Ariston CP97SG1 [42/64] Conexión eléctrica
![Ariston CP97SG1 [42/64] Conexión eléctrica](/views2/1071311/page42/bg2a.png)
42
ES
DATOS TÉCNICOS
Dimensiones del
Horno HxLxP
33x54x38 cm
Volume
litros 68
Tensión y
frecuencia de
alimentación
ver placa de características
Quemadores
adaptables a todos los tipos de gas
indicados en la placa de
características.
Este aparato es conforme con las
siguientes Normas Comunitarias:
- 2006/95/CEE del 12/12/06 (Baja
Tensión) y posteriores modificaciones
- 2004/108/CEE del 15/12/04
(Compatibilidad Electromagnética) y
posteriores modificaciones
- 93/68/CEE del 22/07/93 y posteriores
modificaciones.
- 2009/142/CEE del 30/11/09 (Gas) y
posteriores modificaciones.
- 2002/96/CEE y posteriores
modificaciones successives.
A

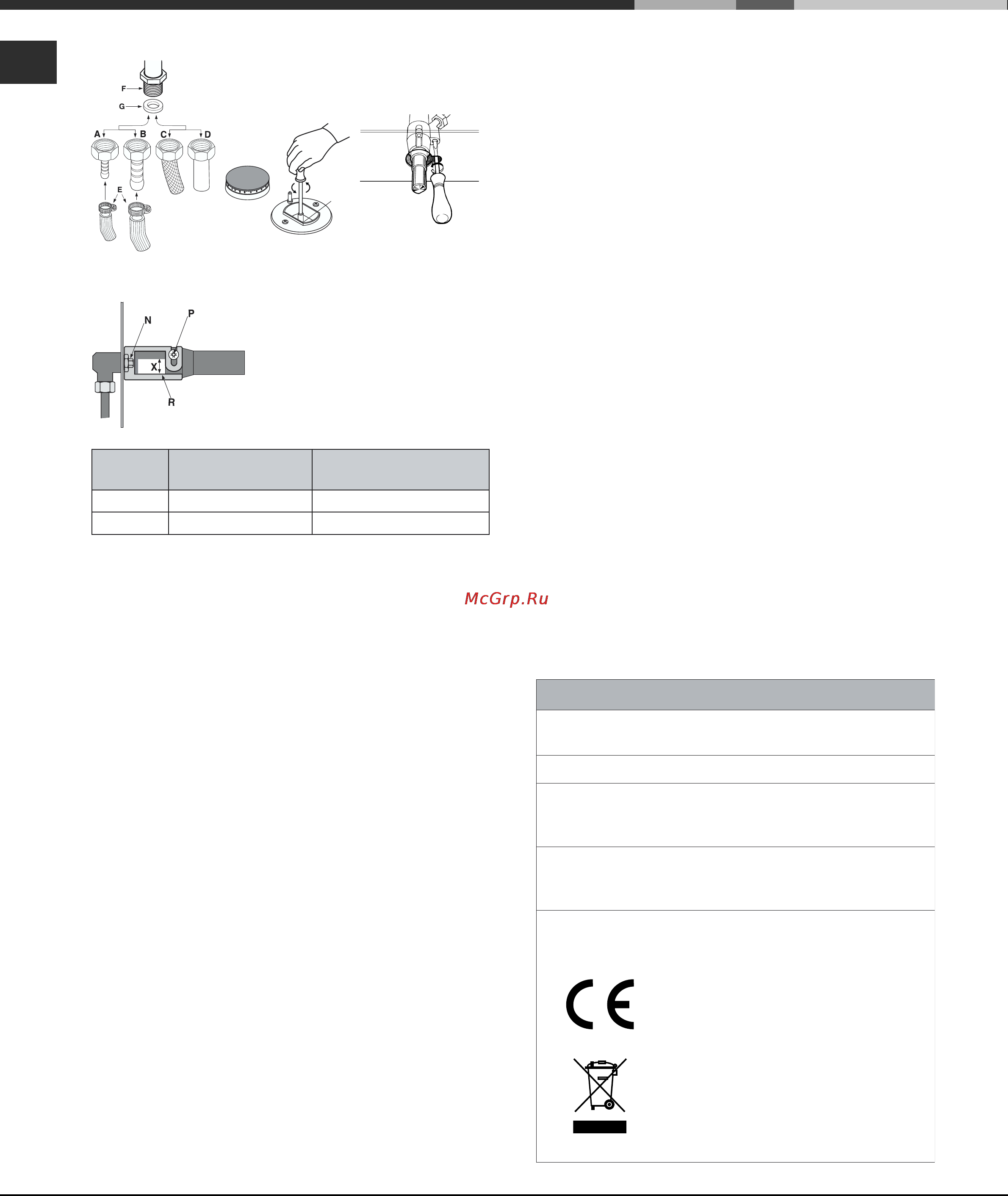

fig. 12 fig.13 fig.14
fig. 15
Quemador
Apertura "X" (mm)
gas Natural "G20"
Apertura "X" (mm)
gas liquìdo "G30-G31"
Horno
G
rill
6.5
5
16
12
Conexión eléctrica
ES OBLIGATORIA LA CONEXIÓN A TIERRA DEL
APARATO.
El aparato ha sido fabricado para el funcionamiento
con corriente alterna a la tensión y frecuencia de
alimentación indicadas en la placa de
características (ubicada en la parte posterior o al
final del manual de instrucciones). Verifique que el
valor local de la tensión de alimentación sea el
mismo que el indicado en la placa.
Conexión del cable de alimentación eléctrico a laConexión del cable de alimentación eléctrico a la
Conexión del cable de alimentación eléctrico a laConexión del cable de alimentación eléctrico a la
Conexión del cable de alimentación eléctrico a la
redred
redred
red
En los modelos que no poseen enchufe, monte en el
cable un enchufe normalizado para la carga
indicada en la placa de características y conéctelo a
un toma de corriente adecuado. Si desea una
conexión directa a la red es necesario interponer,
entre el aparato y la red, un interruptor omnipolar
con una distancia mínima, entre los contactos, de 3
mm., adecuado para esa carga y que responda a
las normas vigentes. El interruptor no debe
interrumpir el conductor de tierra amarillo-verde. El
cable de alimentación se debe colocar de modo que
no alcance en ningún punto una temperatura que
supere en 50 °C la temperatura ambiente. Todos los
aparatos deben estar conectados separadamente.
No utilice reductores, adaptadores o derivadores ya
que los mismos podrían provocar calentamientos o
quemaduras.
Antes de efectuar la conexión verifique que:
• la válvula de sobrepresión y la instalación
doméstica puedan soportar la carga del aparato
(ver la placa de características);
• la instalación de alimentación eléctrica posea una
eficaz conexión a tierra según las normas y las
disposiciones legales vigentes;
• se acceda fácilmente al toma o al interruptor
omnipolar, con el aparato instalado.
DECLINAMOS TODA RESPONSABILIDAD CUANDO
NO SE RESPETEN LAS NORMAS SOBRE
SEGURIDAD.
Sustitución del cable
Utilice un cable de goma de tipo H05VV-F con una
sección de 3x1 mm². El conductor amarillo-verde
deberá ser 2÷3 cm. más largo que los otros
conductores.
