40
ES
Detalle A Ambiente Ambiente que
adyacente se debe
ventilar
A

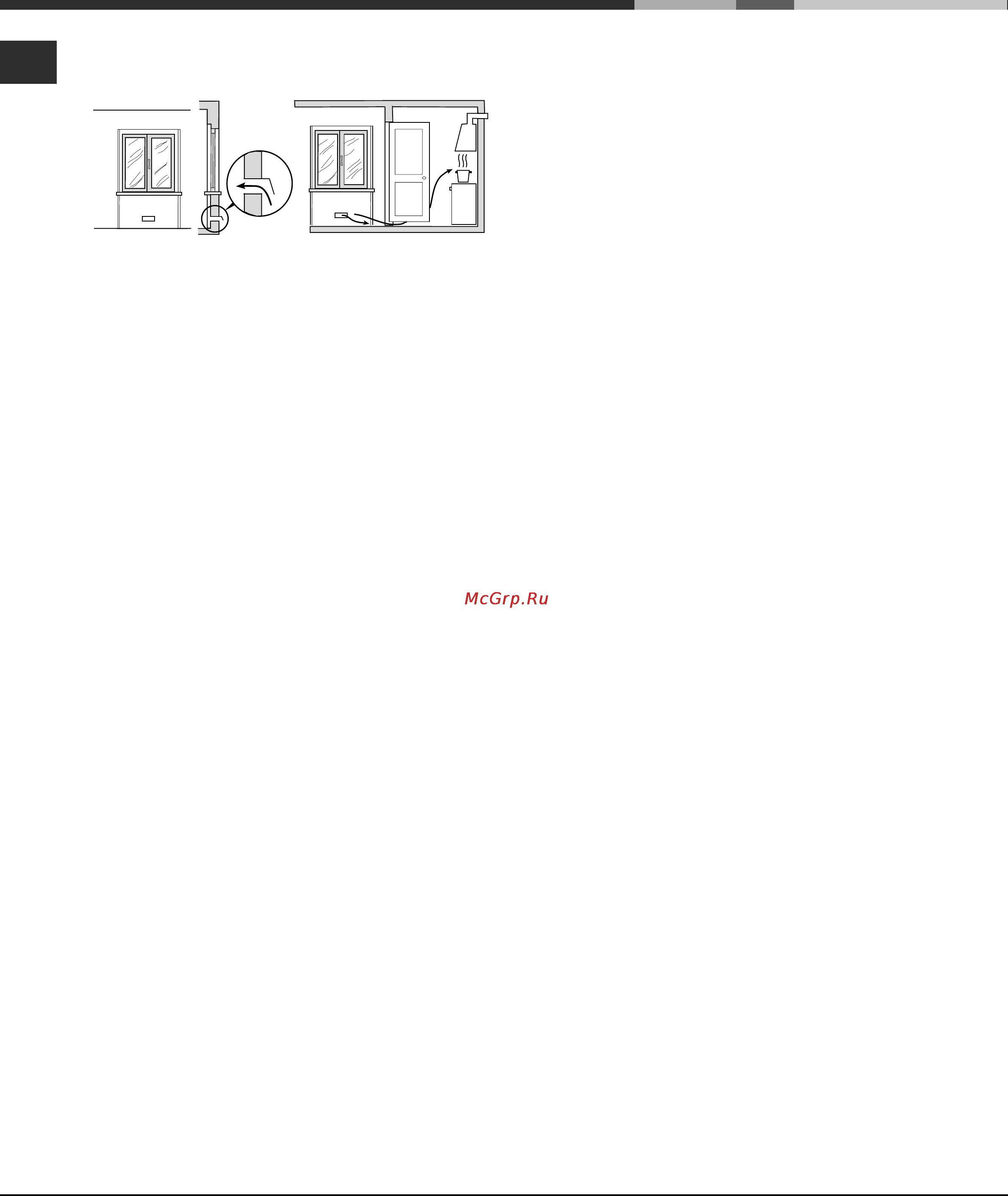

Ejemplos de aberturas de ventilación Aumento de la rendija
para el aire comburente entre la puerta y el piso
fig. 11A fig.11B
La entrada de aire también se puede obtener de un
ambiente adyacente, siempre que el mismo no sea
un dormitorio o un ambiente con peligro de incendio
como cocheras, garaje, almacenes de material
combustible, etc., y que esté ventilado en
conformidad con las normas vigentes. El flujo de
aire del ambiente adyacente al que se debe ventilar
se debe producir libremente a través de aberturas
permanentes de una sección que no sea menor a la
indicada previamente. Dichas aberturas también se
pueden obtener aumentando la rendija entre la
puerta y el piso (fig.11B). Si para la evacuación de
los productos de la combustión se usa un
electroventilador, el orificio de ventilación se deberá
aumentar en función del máximo caudal de aire del
mismo. El electroventilador deberá tener un caudal
suficiente para garantizar un recambio horario de
aire igual a 3÷5 veces el volumen del ambiente. El
uso intensivo y prolongado del aparato puede
necesitar una aireación adicional, por ejemplo, la
apertura de una ventana o una aireación más eficaz
aumentando la potencia de aspiración del
electroventilador, si el mismo existe. Los gases de
petróleo licuados, más pesados que el aire, se
depositan en las partes más bajas. Por lo tanto, los
ambientes que contienen cilindros de GPL, deben
tener las aberturas hacia el exterior a nivel del piso,
para permitir la evacuación de las eventuales fugas
de gas desde la parte inferior. Además, no deposite
cilindros de GPL (aún si están vacíos) en
habitaciones a un nivel más bajo del suelo; es
conveniente tener en el ambiente sólo el cilindro que
se utiliza conectado lejos de fuentes de calor que
puedan llevarlo a una temperatura superior a los 50
°C.
Alimentación de gas
• La conexión del aparato a la tubería o al cilindro
de gas, se debe realizar según las prescripciones
de las normas vigentes, sólo después de haber
verificado que el aparato esté regulado para el
tipo de gas con el cual será alimentado.
• Este aparato ha sido fabricado para funcionar con
el gas indicado en la etiqueta ubicada en la
superficie. Cuando el gas de la red no sea el
mismo que aquel para el cual el aparato fue
fabricado, proceda a la sustitución de los
inyectores correspondientes (suministrados en el
equipo base) , consultando el párrafo "Adaptación
a los distintos tipos de gas".
• Para lograr un funcionamiento seguro, un
adecuado uso de la energía y una mayor duración
del aparato, verifique que la presión de
alimentación respete los valores indicados en la
tabla 1 "Características de los quemadores e
inyectores", si no es así, instale en la tubería de
ingreso un regulador de presión según las normas
vigentes.
• Realice la conexión sin provocar esfuerzos de
ningún tipo sobre el aparato.
Conecte a la unión roscada 1/2"G macho cilíndrica
"F" (fig.12) ubicada en la parte posterior del aparato,
utilizando un tubo metálico rígido con uniones
(fig.12-D), o un tubo flexible metálico de pared
continua con uniones (fig.12-C), conforme con las
normas vigentes, cuya máxima extensión no debe
superar los 2000 mm.
Verifique que el tubo no pueda ponerse en contacto
con partes móviles capaces de dañarlo o apretarlo.
Si se utiliza un tubo flexible de goma, aplique la
correspondiente boquilla para
gas líquidogas líquido
gas líquidogas líquido
gas líquido (fig.12-
A) o para
gas naturalgas natural
gas naturalgas natural
gas natural (fig.12-B). La junta «G» se
debe utilizar en todos los sistemas de conexión a
Gas. Fije los dos extremos del tubo con las
correspondientes abrazaderas sujeta-tubos "E"
según la norma. El tubo flexible debe ser conforme
conlas normas vigentes y específico para el tipo de
gas utilizado Además:
• debe ser lo más corto posible, con una longitud
máxima de 1,5 metros;
• no debe presentar pliegues ni estrangulaciones;
• no debe estar en contacto con la pared posterior
del aparato, ni con partes que puedan alcanzar
los 50° de temperatura;
• No debe atravesar orificios o rendijas destinadas
a la descarga de los gases de combustión del
horno;
• no debe estar en contacto con partes cortantes o
aristas vivas;
• se debe poder inspeccionar fácilmente en todo su
recorrido para poder controlar su estado de
conservación;
• se debe sustituir dentro de la fecha indicada en el
tubo mismo.
Importante: Para efectuar la conexión conImportante: Para efectuar la conexión con
Importante: Para efectuar la conexión conImportante: Para efectuar la conexión con
Importante: Para efectuar la conexión con
gas líquido (en cilindro) , interponer entre elgas líquido (en cilindro) , interponer entre el
gas líquido (en cilindro) , interponer entre elgas líquido (en cilindro) , interponer entre el
gas líquido (en cilindro) , interponer entre el
cilindro y el tubo, un regulador de presióncilindro y el tubo, un regulador de presión
cilindro y el tubo, un regulador de presióncilindro y el tubo, un regulador de presión
cilindro y el tubo, un regulador de presión
