ES
33
Uso de la guía para taladrar.
- Para marcar las posiciones de los orificios en la parte
izquierda del panel, alinear el patrón de perforación en la
parte superior e izquierda de dicho panel, tomando como
referencia las líneas trazadas en los extremos.
- Para marcar las posiciones de los orificios en la parte de-
recha del panel, alinear el patrón de perforación en la parte
superior y derecha de dicho panel.
- Con una fresa de las dimensiones adecuadas realizar los cuatro orificios
que deberán alojar las dos bisagras, el taco de goma y el imán.
Montaje de las piezas en la puerta.
- Introducir las bisagras en los orificios correspondientes (la
parte móvil de la bisagra debe encontrarse hacia el exterior
del panel) y fijarlas con 4 tornillos de tipo A.
- Introducir el imán en el orificio ubicado arriba en la parte
opuesta a las bisagras y fijarlo con dos tornillos de tipo B.
- Introducir el taco de goma en el orificio ubicado abajo.
A partir de este momento, el panel está listo para ser mon-
tado en la máquina.
Montaje del panel en la máquina.
Introducir la punta de la bisagra, indicada por la flecha en la
fig. 2 en el orificio del portabisagra, empujar el panel hacia la
parte delantera de la máquina y fijar las dos bisagras con los
dos tornillos de tipo D.

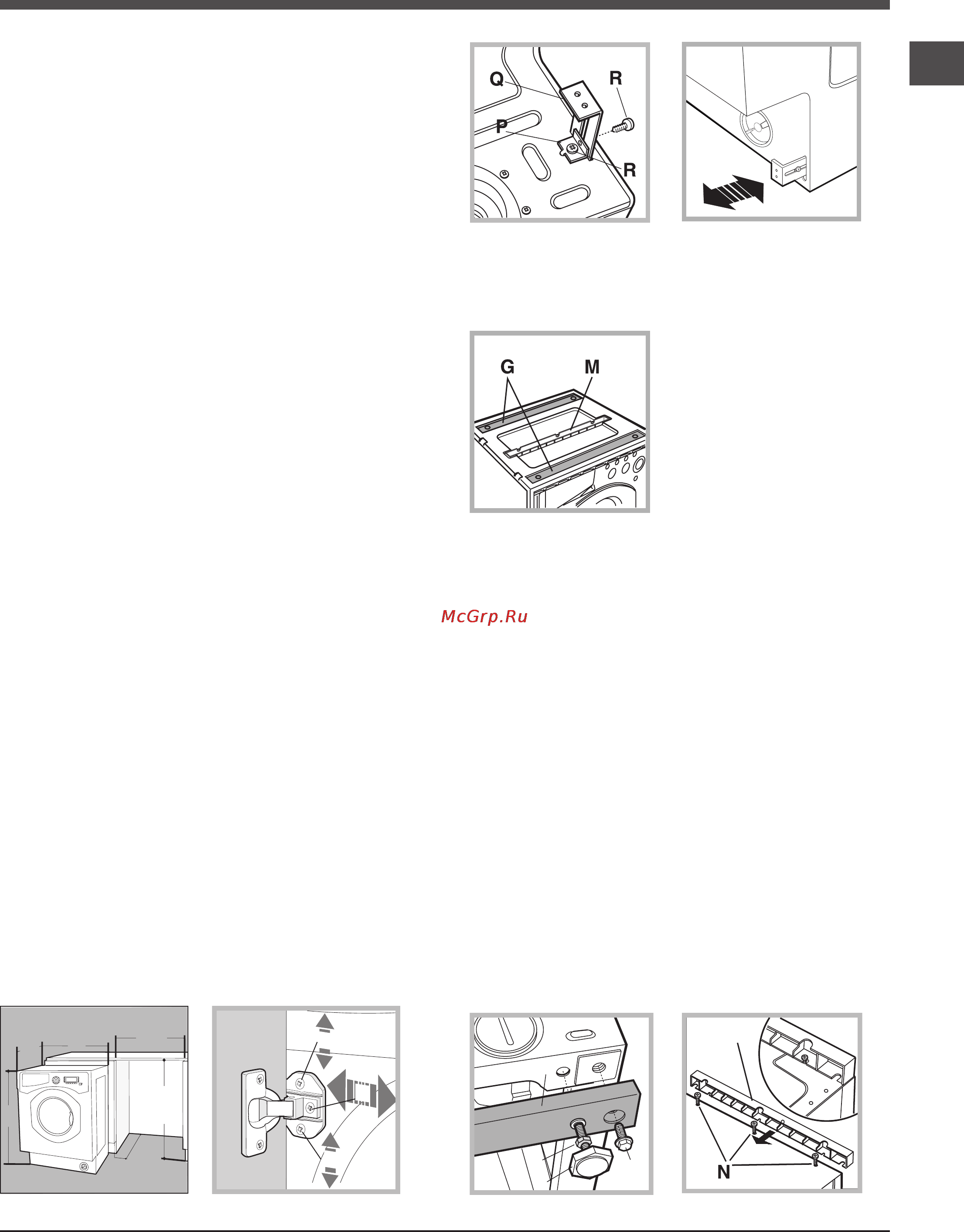

Fijación de la guía del zócalo.
Si la máquina ha sido instalada en un extremo de los muebles de
la cocina, montar una o ambas guías del zócalo como se indica
en la fig. 8, regulando su profundidad en función de la posi-
ción del zócalo y si es necesario fijarlo a las mismas (fig. 9).
Para instalar la guía del zócalo realice las siguientes opera-
ciones (fig. 8):
Fije la escuadra P con el tornillo R, introduzca la guía del
zócalo Q en la ranura correspondiente y una vez ubicada en
el punto deseado, fije la escuadra P con el tornillo R.
Colocación de la máquina en los muebles.
- Empujar la máquina en el espacio destinado a él alineán-
dola con los otros muebles (fig. 6).
- Accionar las patitas de regulación para llevar la máquina a
la altura deseada.
- Para regular la posición del panel de madera en sentido
vertical y horizontal, accionar los tornillos C y D como se
indica en la fig. 7.
Importante: cierre la parte inferior del frente con el zócalo
apoyado en el piso.
Fig. 8 Fig. 9
Accesorios suministrados con la lavadora para regular la altura.
Ubicados en la tapa de poliestireno (fig. 10) se encuentran:
2 travesaños (G); 1 listón (M)
dentro del cesto se encuentran:
4 patas adicionales (H),
4 tornillos (I),
4 tornillos (R),
4 tuercas (L),
2 guías para el zócalo (Q)
Regulación de la altura de la lavadora.
Se puede regular la altura de la lavadora (de 815 mm a 835
mm) mediante las 4 patas.
Si se desea instalar a una altura superior a la indicada prece-
dentemente, hasta 870 mm, es necesario utilizar los siguientes
accesorios:
- los 2 travesaños (G); las 4 patas (H); los 4 tornillos (I); las 4
tuercas (L), actuando del siguiente modo (fig. 11):
extraer las 4 patas originales, colocar un travesaño G en la
parte delantera de la lavadora, fijarlo con los tornillos I (enro-
scándolos en los orificios donde estaban montadas las patas
originales), luego introducir las nuevas patas H.
Repetir la misma operación en la parte posterior de la lavadora.
A continuación, regulando las nuevas patas H, la lavadora se
puede bajar o levantar de 835 mm a 870 mm.
Una vez alcanzada la altura deseada, bloquear las tuercas L al
travesaño G. Para regular la lavadora a una altura comprendi-
da entre 870 mm y 900 mm., es necesario montar el listón M
regulando las patas H hasta la altura deseada.
Para instalar el listón, realice las siguientes operaciones:
afloje los tres tornillos N ubicados en la parte delantera de la
cubierta Top, introduzca el listón M como se indica en la fig. 12,
luego aprete los tornillos N.
D
C
C
570
min
815
540
595
820 ÷ 900
600 min
Fig. 6 Fig. 7
L
I
H
G
M
Fig. 11 Fig. 12
Fig. 10
