Instrucciones para el instalador

Aplicación del panel de madera en la puerta e intro-

ducción de la máquina en los muebles:

En el caso en que, después del montaje del panel de ma-

dera, sea necesario trasladar la máquina para su instalación

final, aconsejamos dejarla en su embalaje original. Debido a

ello, el embalaje ha sido realizado en modo tal que permita el

montaje del panel de madera en la máquina sin desembalar

completamente el producto (ver las figuras siguientes).

El panel de madera que cubre la parte delantera debe ser de

un espesor mayor de 18 mm y puede ser embisagrado ya

sea a la derecha o a la izquierda. Por motivos de practicidad

en el uso de la máquina, se aconseja el mismo sentido de

apertura de la portilla, o sea con las bisagras aplicadas a la

izquierda.

Tur seite

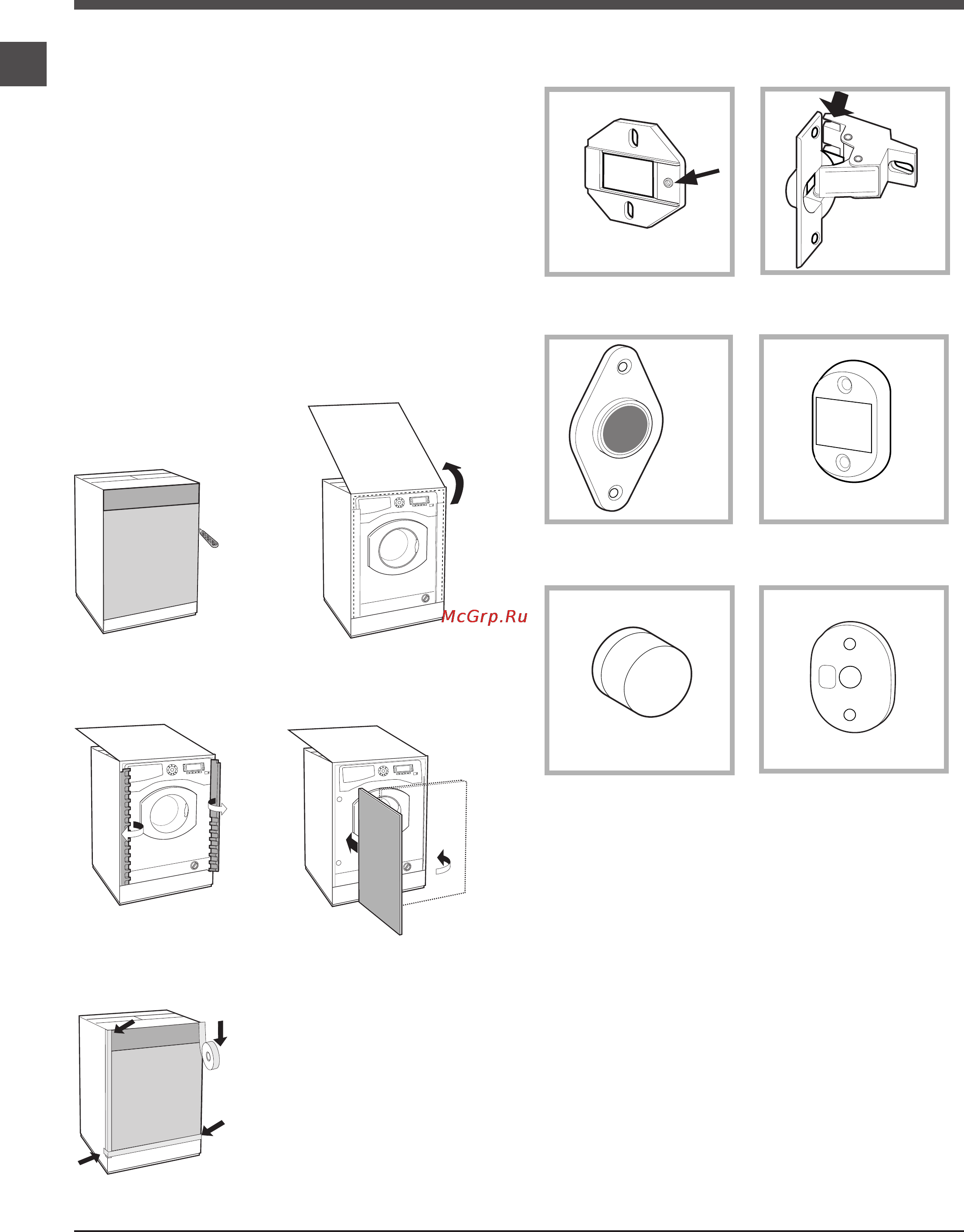

Accesorios montaje puerta (Fig. 1-2-3-4-5).

Fig. 1

N° 2 Bisagra

N° 1 Imán

N° 1 Imán de atracción

N° 1 Taco de goma

N° 2 Portabisagra

N° 4 Riostras

Fig. 2

Fig. 3 Fig. 4

Fig. 5

Fig. 4/B

- n° 6 tornillos de autoenroscado l = 13 mm “tipo A”.

- n° 2 tornillos métricos de cabeza avellanada l = 25 mm

“tipo B”; para la fijación, al mueble, del imán de atracción.

- n° 4 tornillos métricos l = 15 mm “tipo C”; para el montaje

de los portabisagra en el mueble.

- n° 4 tornillos métricos l = 7 mm “tipo D”; para el montaje

de las bisagras en los portabisagra.

Montaje de las piezas en la parte delantera de la

máquina.

- Montar los soportes cremallera en la parte frontal posicio-

nando el orificio indicado con una flecha en la fig. 1 hacia

adentro de la cara interponiendo una riostra (fig. 4/B), em-

pleando los tornillos tipo C.

- Montar el tope magneto de la parte opuesta arriba interpo-

niendo dos riostras (fig. 4/B) utilizando los dos tornillos tipo B.
