Описание

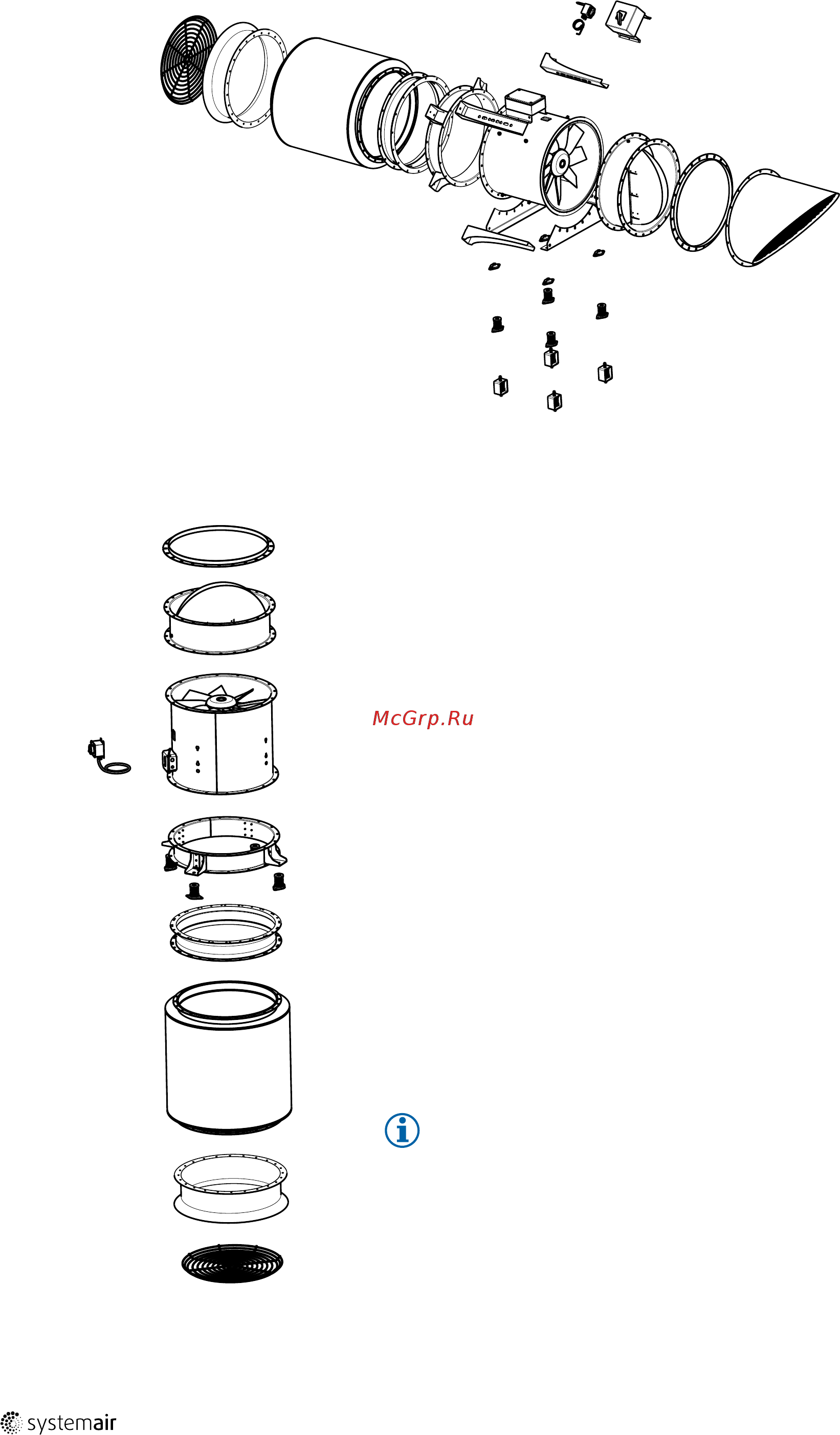

5.2.3 Принадлежности
Горизонтальная установка
1
2
3
4
5
6 7
8
9
10
11
12
13
8
14
15
Вертикальная установка
1
2
3
4
5
11
6
13
14
1 SG Защитное ограждение
2 ESD-F Входной конус
3 Шумоглу-
шитель
(RSA)
Шумоглушитель
4
Гибкие
вставки EV,
EVH (F400)
Гибкое соединение
5 MPR Монтажное кольцо размером от 315 до 1000
6
REV (60 °C)
Выключатель
7 REV
(огнестойкий)
Выключатель
8 MP Монтажный кронштейн размером 1120
9 MFA Монтажные опоры
10 SD
Резиновые антивибрационные опоры
11 FSD
Пружинные антивибрационные опоры
12 ZSD
Подвесные пружинные антивибрационные
опоры
13 LRK Воздушный клапан
14 GFL
Контрфланец
15 ABS Козырек с защитной решеткой
Примечание.
Для струйных вентиляторов и вентиляторов AXCBF есть
дополнительные аксессуары. Больше информации можно
найти в нашем онлайн-каталоге или связавшись с Systemair.
