Systemair AJ8 355-2/4 (F)-TR (45N) [29/40] Дефлектор
![Systemair AJ8 355-2/4 (F)-TR (45N) [29/40] Дефлектор](/views2/1716478/page29/bg1d.png)
Подключение к электрической сети
|
25

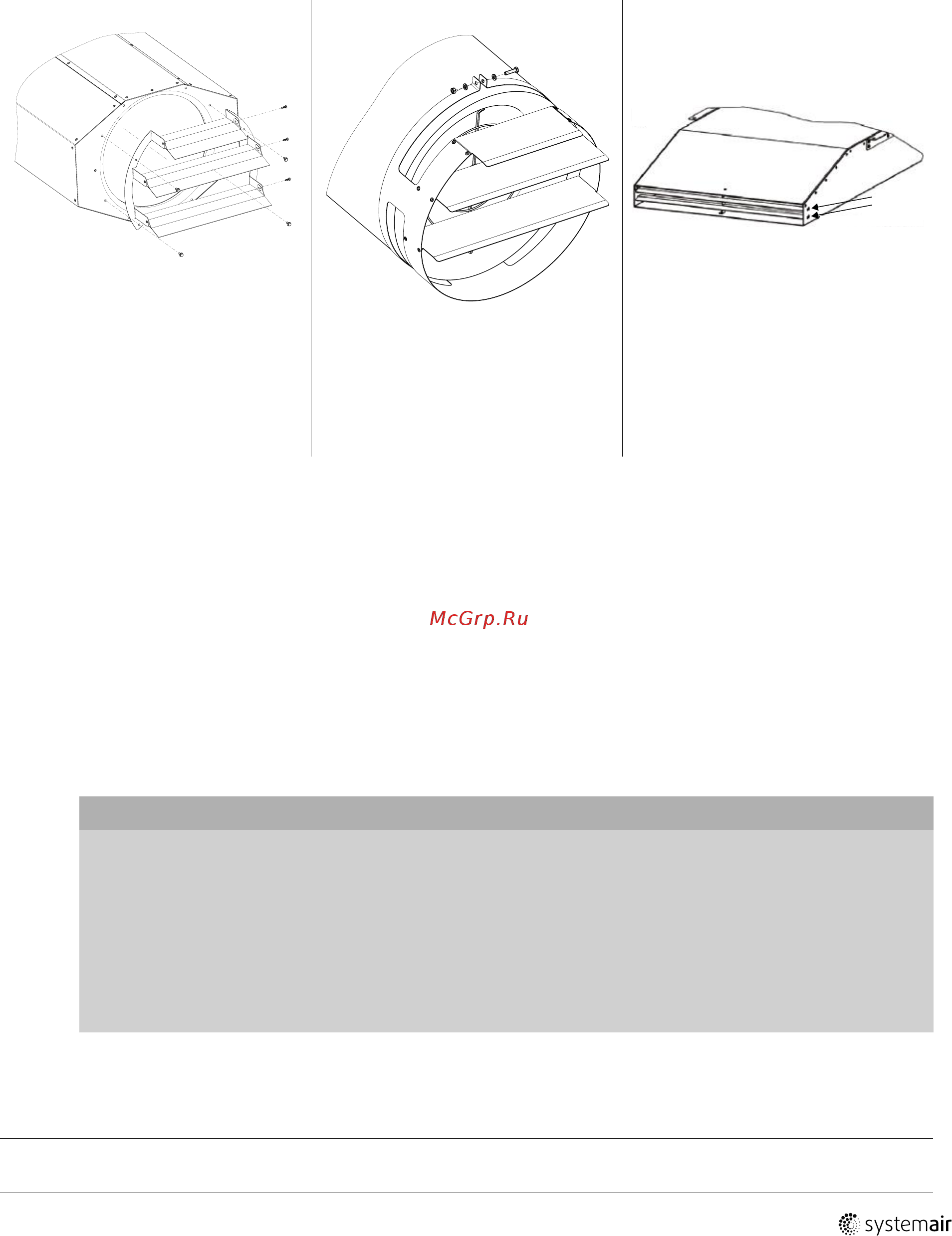

7.10.2 Дефлектор
Для обеспечения оптимального потока воздуха можно установить дефлектор из оцинкованной стали на сторо-
не нагнетания шумоглушителя (дополнительное оснащение).
Дефлектор для AJR/AJ8 поставляется в отдельной упаковке в качестве дополнительного оснащения.
♦ Перед установкой струйного вентилятора закрепите дефлектор на стороне нагнетания шумоглушителя (см.
стрелку).
♦ Установите пластины дефлектора так, чтобы после крепления вентилятора к потолку поток воздуха был на-
правлен вниз под углом 10°. После этого можно регулировать вентиляторы в зависимости от конструкций,
находящихся в непосредственной близости, например, балок.
AJ8
AJR
IV
D
Установите пластины под
заданным углом и закрепите их с
помощью саморезов 4,2 × 13.
Используйте самоконтрящиеся
винты M4 × 12, чтобы прикрепить
дефлектор к вентилятору.
Закрепите дефлектор с помощью
винтов M6 × 40 гайки M6 и
зубчатой шайбы Ø6.
Установите пластины под
заданным углом и закрепите их с
помощью саморезов 4,2 × 13.
8 Подключение к электрической сети
8.1 Информация по технике безопасности
Предупреждение: Опасное электрическое напряжение!
♦ Соблюдать 5 правил электрической безопасности, см. 2.3 5 правил электрической безопасности, стр. 2.
♦ Не допускать проникновения воды в соединительную коробку.
♦ К выполнению электрического подключения допускается только персонал, имеющий соответствующую ква-
лификацию. Подробнее см. Таблица 1 Квалификация, стр. 2.
8.2 Защита двигателя
Важно
Опасность повреждения двигателя вследствие избыточного тока, перегрузки или короткого
замыкания.
♦ Устройства отслеживания температуры на выходе должны быть интегрированы в цепь управления
таким образом, чтобы при возникновении неисправности электродвигатель не мог запуститься
автоматически после того, как он остынет.
♦ Схемой должна быть предусмотрена раздельная укладка линий электродвигателя и устройства
отслеживания температуры.
♦ Без тепловой защиты. Используйте защитный автомат электродвигателя!
Таблица 18 Защита двигателя
Тип Защита двигателя Стандартная
термозащита
Регулировка скорости
AXC,-B,-D,-G,-P,
AXS, AXCP, AXCPV
Выполняется заказчиком
Позистор (PTC)
Возможно с помощью
преобразователя частоты
