Установка
|
21

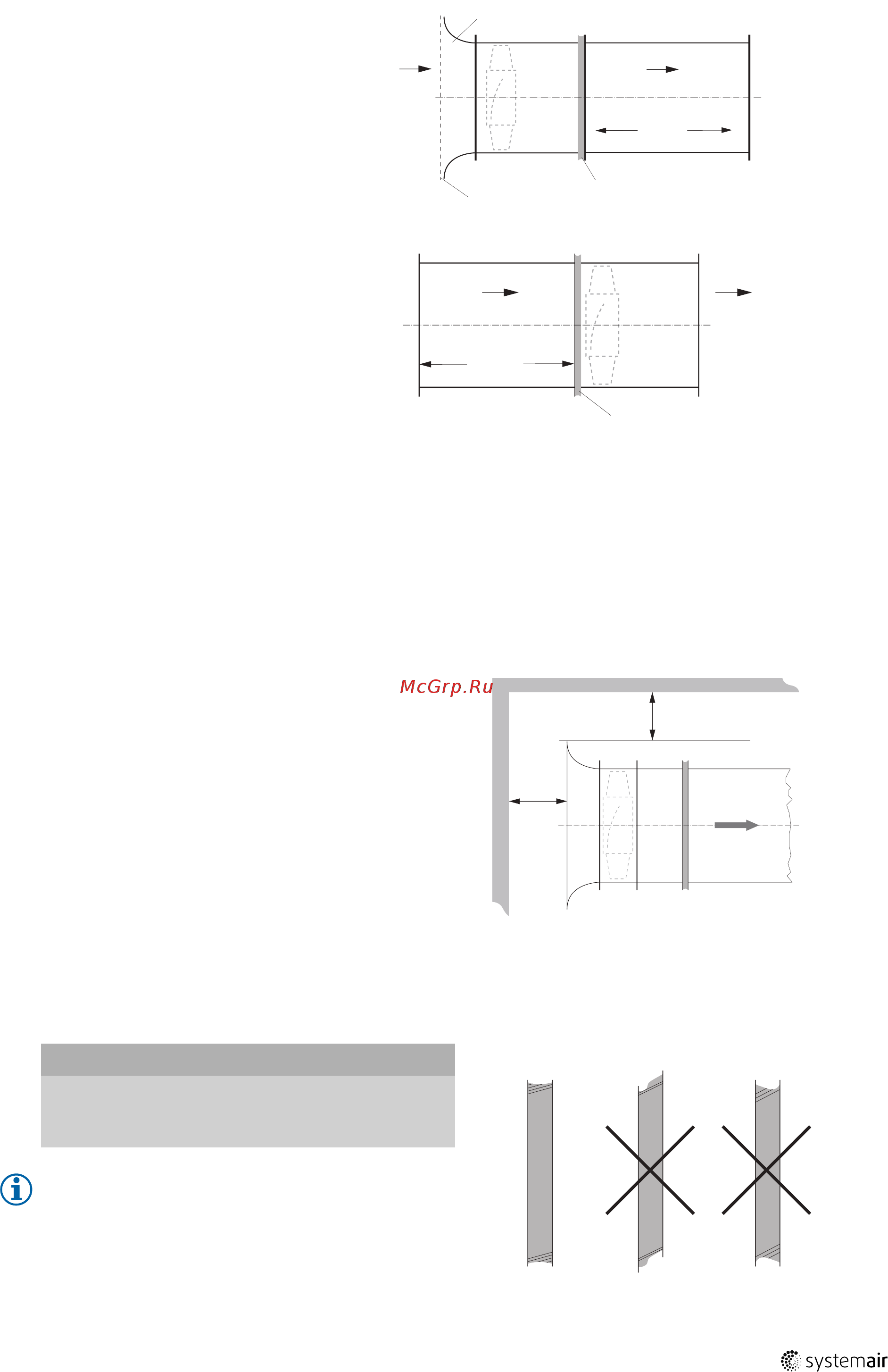

7.9.1.2 Установка воздуховода
♦ Не размещать изгиб
воздуховода непосредственно
до или после вентилятора!
• Возможны повреждения
подшипников или других
деталей вентилятора.
• Рабочая точка может быть
недостижима.
• Вентилятор может издавать
шум.
♦ Обеспечьте прямую подачу
постоянного и равномерного
потока воздуха на устройство.
Обеспечьте свободный выдув,
как показано на рисунках.
♦ Установите входной конус или
секцию длиной не менее 2,5 × D
♦ Чтобы сократить передачу
вибрации в систему
воздуховодов, рекомендуется
использовать гибкие соединения
из ассортимента
принадлежностей Systemair, см.
5.2.3 Принадлежности, стр. 10.
D = номинальный диаметр
3
1
2
min. 2,5xD
min. 2,5xD
3
1 Входной конус 2 Защитный кожух 3
Гибкое
соединение
7.9.2 Расстояние от стены/потолка
♦ Обеспечьте достаточное расстояние между
потолком и стеной.
• Рабочая точка может быть недостижима.
• Вентилятор может издавать шум.
Если из-за особенностей конструкции невозможно
обеспечить минимальное расстояние, установите
перед вентилятором дефлектор, который обеспечит
прямую, постоянную и равномерную подачу воздуха.
Соединения с вращающимися частями необходимо
регулировать постоянно с помощью воздуховодов
соответствующей длины или защитных решеток.
D = номинальный диаметр
min. 1xD
1xD
7.9.3 Установка гибких соединений
Важно
Увеличение шумов
♦ Не устанавливайте гибкие соединения под
углом.
Примечание.
При установке гибких соединений убедитесь, что
они соответствуют длине установки (Таблица 15
Гибкие соединения. Длина установки, стр. 22), не
сжимаются и не растягиваются. Они не должны
компенсировать неточности в сборке.
| 007
