20
|
Установка
Подъем
♦ Поднимайте вентиляционный агрегат медленно и
аккуратно.
♦ Используйте подъемное оборудование,
рассчитанное на массу вентилятора.
♦ Прикрепите подъемное оборудование к фланцам
и нижним отверстиям или к обозначенным
местам.
♦ Используйте доступное транспортное
оборудование (например, подъемные проушины).
♦ Обращайте вниманию на маркировку oben/top
(верх) на вентиляторе.
Установка
♦ Обращайте внимание на стрелки на заводской
табличке или корпусе вентилятора. Они
указывают направление вращения и движение
потока воздуха.
♦ Установите вентилятор так, чтобы он стоял в
запланированном направлении движения потока
воздуха.
♦ Оставьте достаточно места для проверки и
обслуживания вентиляционного агрегата.
Анкер
♦ Используйте подходящие фитинги.
♦ Прикрутите фитинги с помощью соответствующего момента затяжки, см. Таблица 14 Крутящий момент
затяжки в соответствии с DIN 13, стр. 18
♦ Если вы не уверены, свяжитесь с Systemair.
7.9 Монтажные позиции
♦ Ниже приведены рекомендации по монтажным позициям.
Примечание.
• Процесс заказа (конфигуратор Systemair): Если тип установки, например, «SO» (вертикальная
установка, >=IEC 160), автоматически используется подходящий двигатель (в данном случае с
разными подшипниками).
• Пожалуйста, свяжитесь с Systemair, если для вентилятора требуется положение, помеченное
красным крестиком.

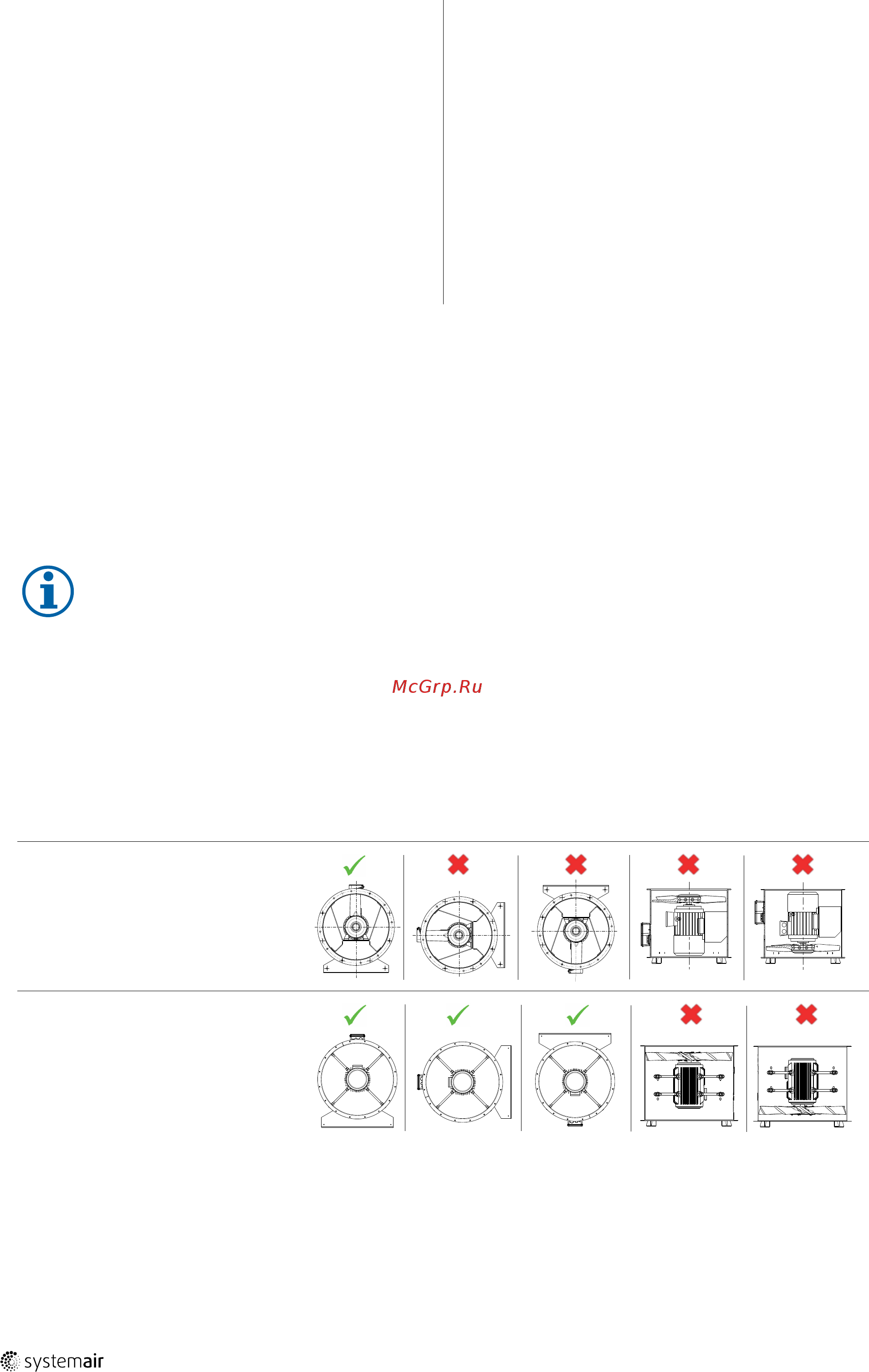

Вентиляторы оснащены
• B3 и B30 электродвигатели до
IEC 132
• AXCPV
Монтаж возможен в любом положении.
B3 электродвигатели от IEC 160
B30 электродвигатели от IEC 160
7.9.1 Установка вентиляционной системы
7.9.1.1 Необходимые условия
♦ Поток воздуха должен открывать пневматический клапан (LRK).
| 007
