7.9.4 Установка шумоглушителя
♦ Обеспечьте правильную установку шумоглушителя.
• Возможны повреждения подшипников или других деталей вентилятора.
• Рабочая точка может быть недостижима.
• Вентилятор может издавать шум.
♦ Обеспечьте прямую подачу постоянного и равномерного потока воздуха на устройство. Обеспечьте свобод-
ный выдув, как показано на рисунках.
♦ Чтобы сократить передачу вибрации в систему воздуховодов, рекомендуется использовать гибкие соедине-
ния из ассортимента принадлежностей Systemair, см. 5.2.3 Принадлежности, стр. 10.

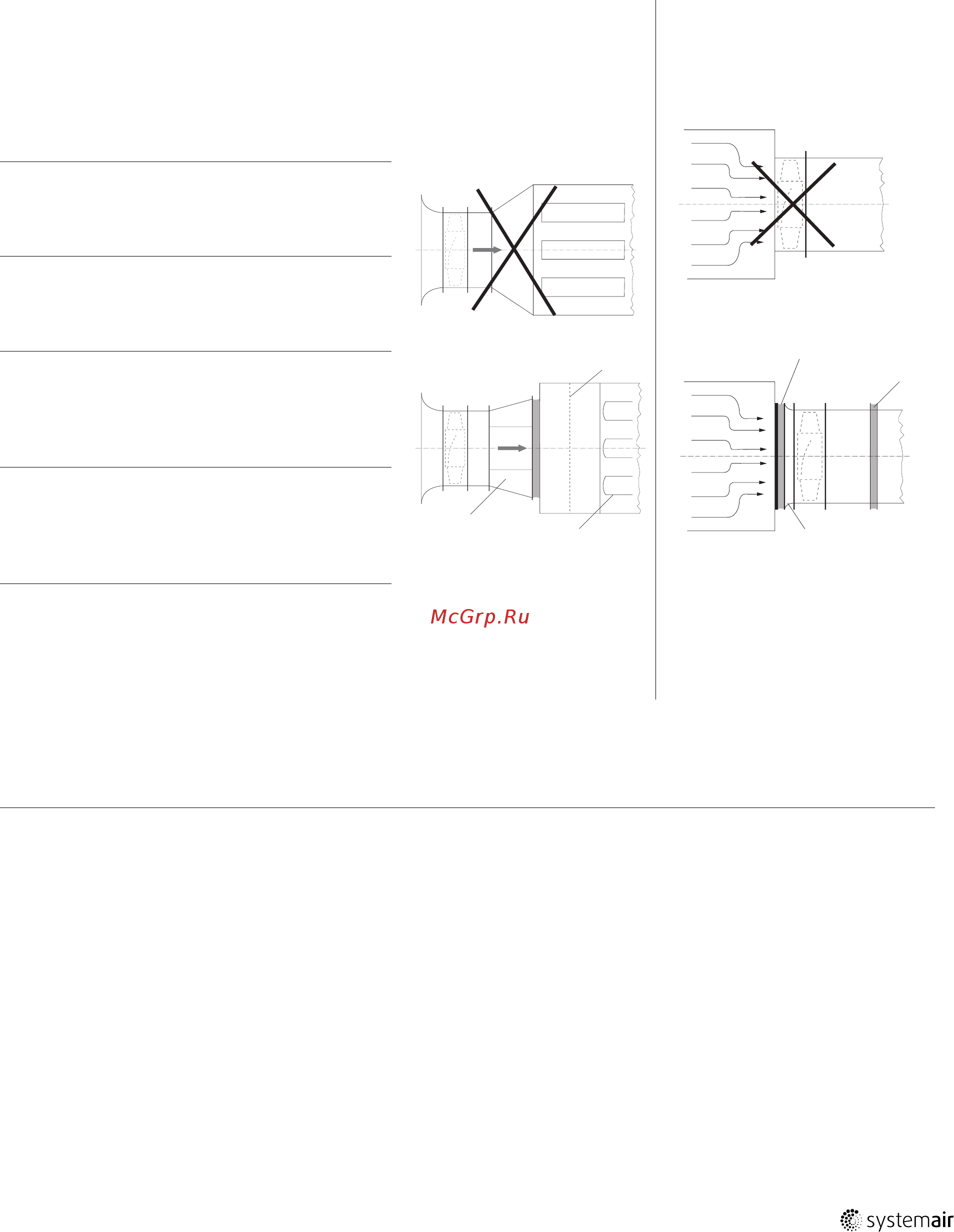

1
Камера
статического
давления с
перфорированным
листом
(выпрямитель
потока)
недоступно в
качестве
аксессуара
Systemair
3
1
2
6
4
5
2
Дефлектор с
внутренним
сердечником
недоступно в
качестве
аксессуара
Systemair
3
Перегородки
недоступно в
качестве
аксессуара
Systemair
4
Гибкое соединение
имеется в
качестве
дополнительного
оснащения
Systemair
5
Гибкое соединение
имеется в
качестве
дополнительного
оснащения
Systemair
6
Входной конус
имеется в
качестве
дополнительного
оснащения
Systemair
7.9.5 Специальные точки установки
Тип
Специальные точки сборки
AXC (B), (K), (F)
AXR (B), (K), (F)
AXCP (B), (F)
AXCPV (B), (F)
Вентиляторы дымоудаления подходят для установки внутри или снаружи дымового
резервуара, а также на открытом воздухе. Если вентилятор расположен снаружи дымового
резервуара, но в то же время внутри здания, заказчик должен обеспечить его
теплоизоляцию. Теплоизоляция должна быть изготовлена из огнеупорного материала L120
в соответствии с DIN 4102-4.
