Установка

7.7 Виброизоляторы

Важно

Риск повреждения вентилятора из-за несоответствующих виброизоляторов

♦ Используйте виброизоляторы, соответствующие массе устройства.

♦ Используйте виброизоляторы с изоляционным сопротивлением класса огнестойкости,

соответствующих области применения.

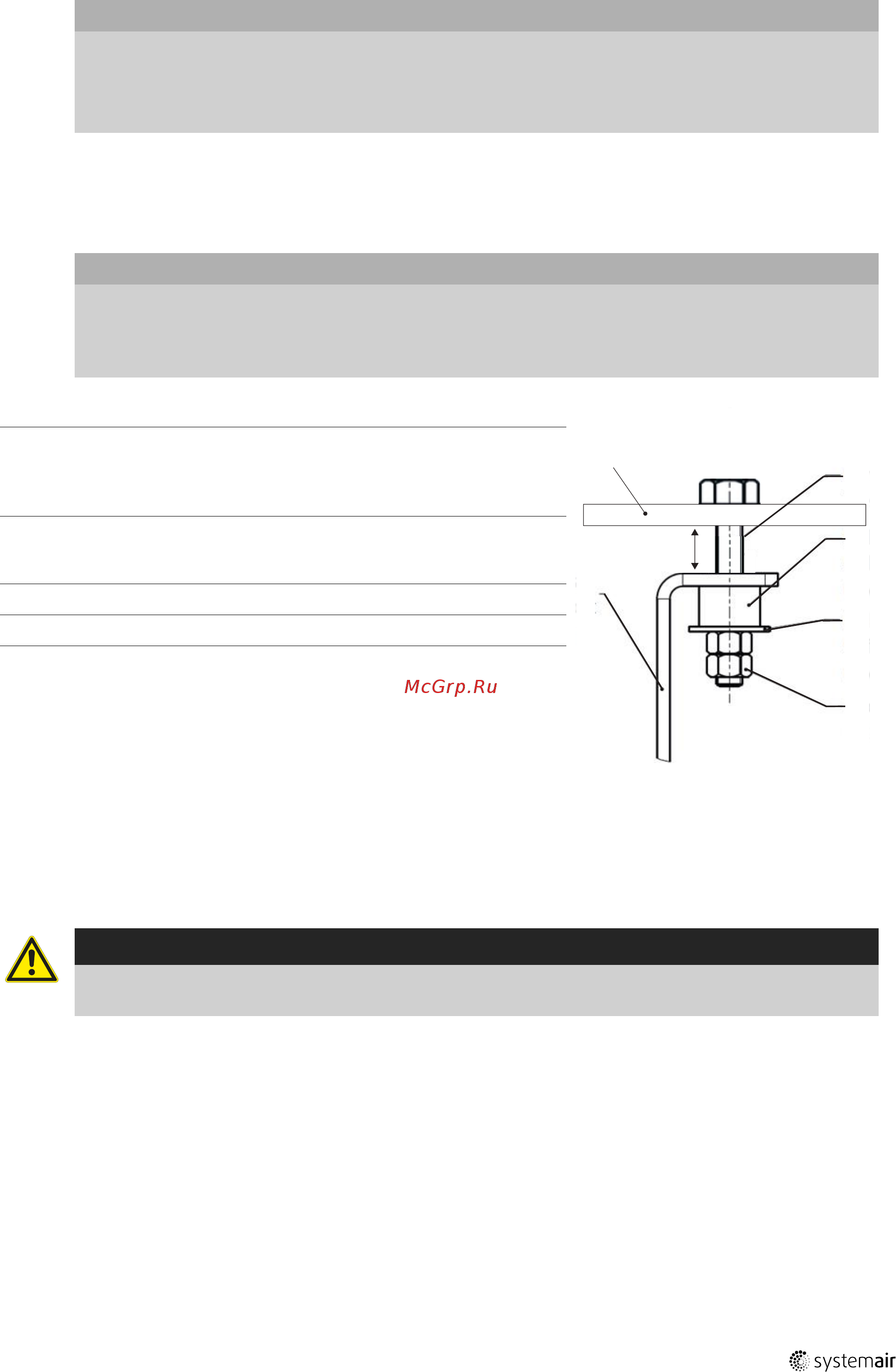

7.7.1 Набор виброизоляторов из силодина (при наличии)

Покупатель или монтажное предприятие несет ответственность за монтаж набора виброизоляторов из

силодина.

Важно

Риск повреждения вентилятора из-за неправильно установленных виброизоляторов

♦ Вентилятор должен полностью находиться на антивибрационных силодиновых блоках.

Необходимо, чтобы вентилятор не был прижат к монтажной раме, поэтому следует оставить

расстояние 15 мм, как показано на рисунке.

1 Установочный винт с шестигранной головкой

min. 15 mm

Антивибрацион-

ный

силодиновый

блок

Доступно в качестве дополнительного

аксессуара Systemair с отверстием Ø16 мм

3 Предохрани-

тельная

пластина

Доступно в качестве дополнительного

аксессуара Systemair с отверстием Ø16 мм

4 Шестигранная гайка

5 Монтажные опоры

6 Монтажная рама

7.8 Подъем и установка

Масса вентилятора отличается в зависимости от размера электродвигателя и дополнительного оснащения. Та-

ким образом, вентиляционный агрегат может также быть громоздким и тяжелым. Детальную информацию см.

на заводской табличке или в таблице данных.

Осторожно

Риск падения деталей

♦ При установке вентилятора обращайте внимание на его массу и массу его компонентов.
