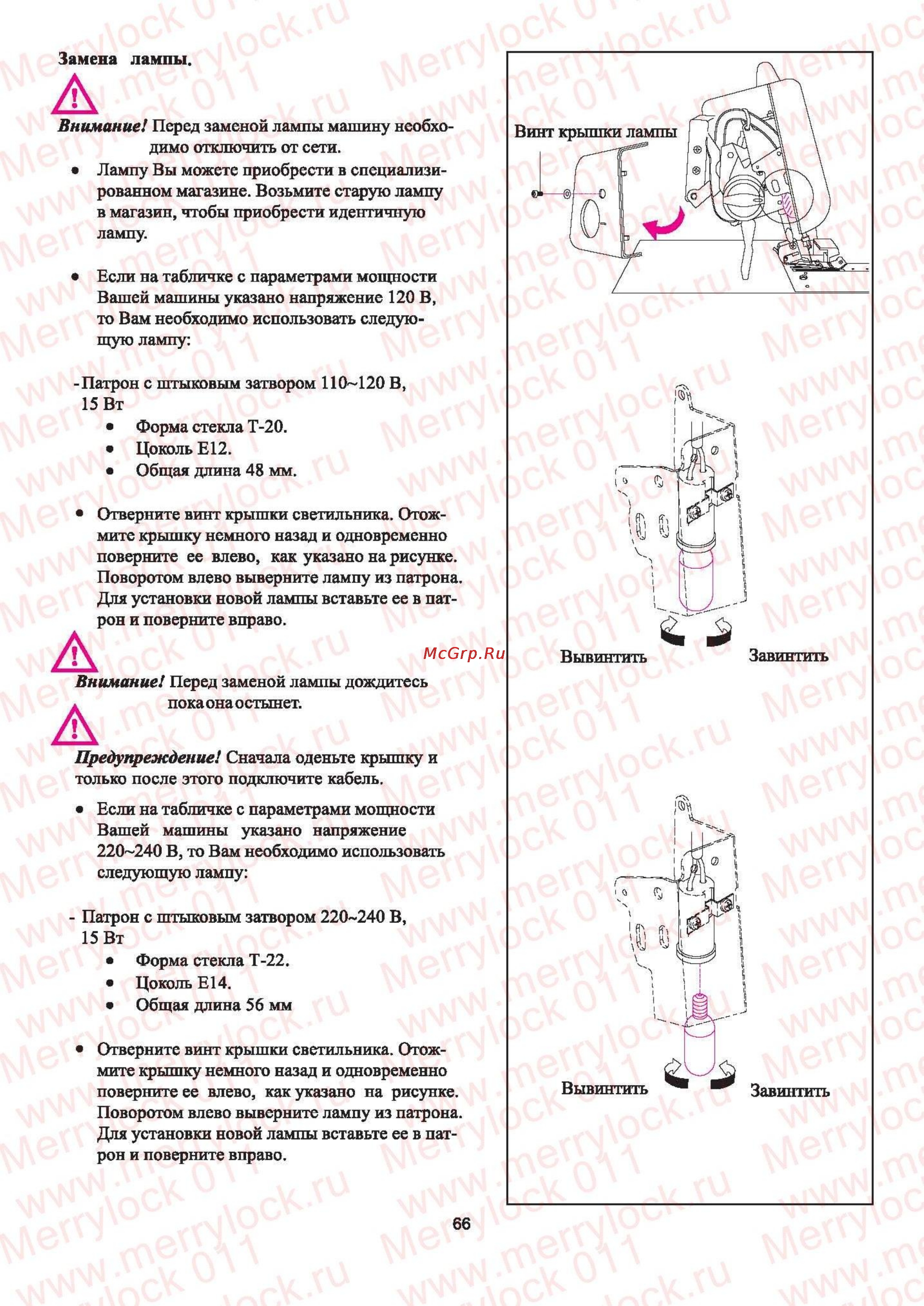

Замена лампы у Внимание Перед заменой лампы машину необхо димо отключить от сети Лампу Вы можете приобрести в специализи рованном магазине Возьмите старую лампу в магазин чтобы приобрести идентичную лампу Если па табличке с параметрами мощности Вашей машины указано напряжение 120 В то Вам необходимо использовать следую щую лампу Патрон с штыковым затвором 110 120 В 15 Вт Форма стекла Т 20 Цоколь Е12 Общая длина 48 мм Отверните винт крышки светильника Отожмитс крышку немного назад и одновременно поверните ее влево как указано на рисунке Поворотом влево выверните лампу из патрона Для установки новой лампы вставьте ее в пат рон и поверните вправо Внимание Перед заменой лампы дождитесь покаонаостынет 1 Предупреждение Сначала оденьте крышку и только после этого подключите кабель Если на табличке с параметрами мощности Вашей машины указано напряжение 220 240 В то Вам необходимо использовать следующую лампу Патрон с штыковым затвором 220 240 В 15 Вт Форма стекла Т 22 Цоколь Е14 Общая длина 56 мм Отверните винт крышки светильника Отож мите крышку немного назад и одновременно поверните ее влево как указано на рисунке Поворотом влево выверните лампу из патрона Для установки новой лампы вставьте ее в пат рон и поверните вправо 6
