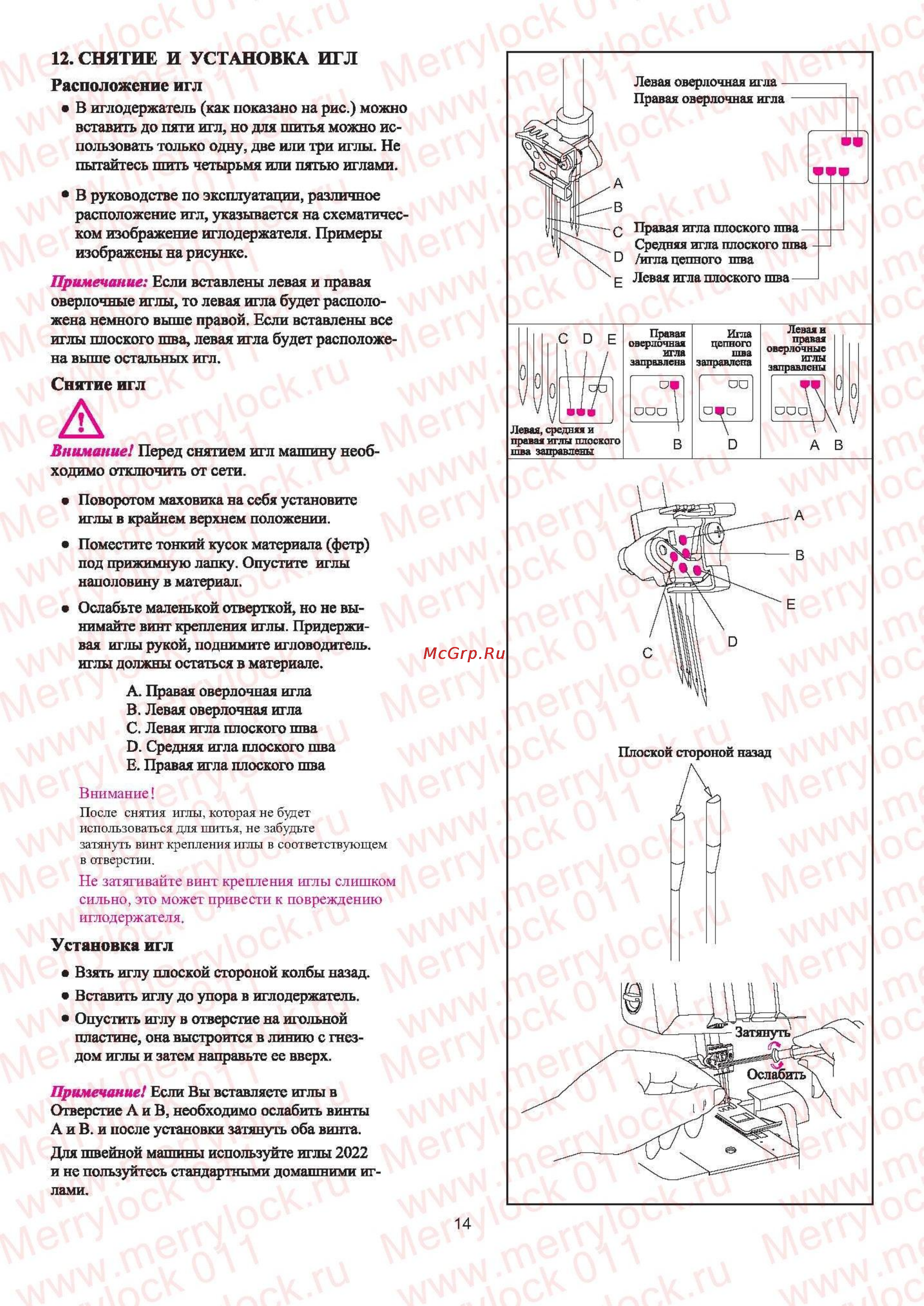

12 СНЯТИЕ И УСТАНОВКА ИГЛ Расположение игл Левая оверлочная игла Правая оверлочная игла В иглодержатель как показано на рис можно вставить до пяти игл но для шитья можно ис пользовать только одну две или три иглы Не пытайтесь шить четырьмя или пятью иглами В руководстве по эксплуатации различное расположение игл указывается на схематичес ком изображение иглодержателя Примеры изображены на рисунке Правая игла плоского шва Средняя игла плоского шва игла цепного шва Левая игла плоского шва Примечание Если вставлены левая и правая оверлочные иглы то левая игла будет располо жена немного выше правой Если вставлены все иглы плоского шва левая игла будет расположе на выше остальных игл Игла цепного шва заправлена Левая и правая оверлочные иглы заправлены ОТ Снятие игл йразаз иглы плоского тиа заправлены Внимание Перед снятием игл машину необ ходимо отключить от сети Поворотом маховика на себя установите иглы в крайнем верхнем положении Поместите тонкий кусок материала фетр под прижимную лапку Опустите иглы наполовину в материал Ослабьте маленькой отверткой но не вы нимайте винт крепления иглы Придержи вая иглы рукой поднимите игловодитель иглы должны остаться в материале А Правая оверлочная игла В Левая оверлочная игла С Левая игла плоского шва О Средняя игла плоского шва Е Правая игла плоского шва Плоской стороной назад Внимание После снятия иглы которая не будет использоваться для шитья не забудьте затянуть винт крепления иглы в соответствующем в отверстии Не затягивайте винт крепления иглы слишком сильно это может привести к повреждению иглодержателя Установка игл Взять иглу плоской стороной колбы назад Вставить иглу до упора в игдо Держатель Опустить иглу в отверстие на игольной пластине она выстроится в линию с гнез дом иглы и затем направьте ее вверх Примечание Если Вы вставляете иглы в Отверстие А и В необходимо ослабить винты А и В и после установки затянуть оба винта Для швейной машины используйте иглы 2022 и не пользуйтесь стандартными домашними иг лами 14 АВ
