193
71.03982.03 - PL
INSTRUKCJE PRZEZNACZONE DLA INSTALATORA
24 FF
Legenda
1 Automatyczny by-pass z zaworem zwrotnym
2 Czujnik cisnienia wody
3 Zawór trójdrozny
4 Silnik zaworu trójdrożnego
5 Zawór gazu
6 Rampa gazu z dyszami
7 Sonda NTC obiegu c.o.
8 Elektroda zapłonu/wykrywania płomienia
9 Termostat bezpieczeństwa
10 Wymiennik woda/spaliny
11 Kolektor spalin
12 Wentylator
13 Zwężka Venturiego
14 Gniazdo dodatnie ciśnienia
15 Gniazdo ujemne ciśnienia
16 Presostat powietrza
17 Palnik
18 Zbiornik wyrównawczy
19 Pompa z separatorem powietrza
20 Zawór zwrotny
21 Kurek spustowy kotła
22 Manometr
23 Zawór bezpieczeństwa
24 Urządzenie rozłączające

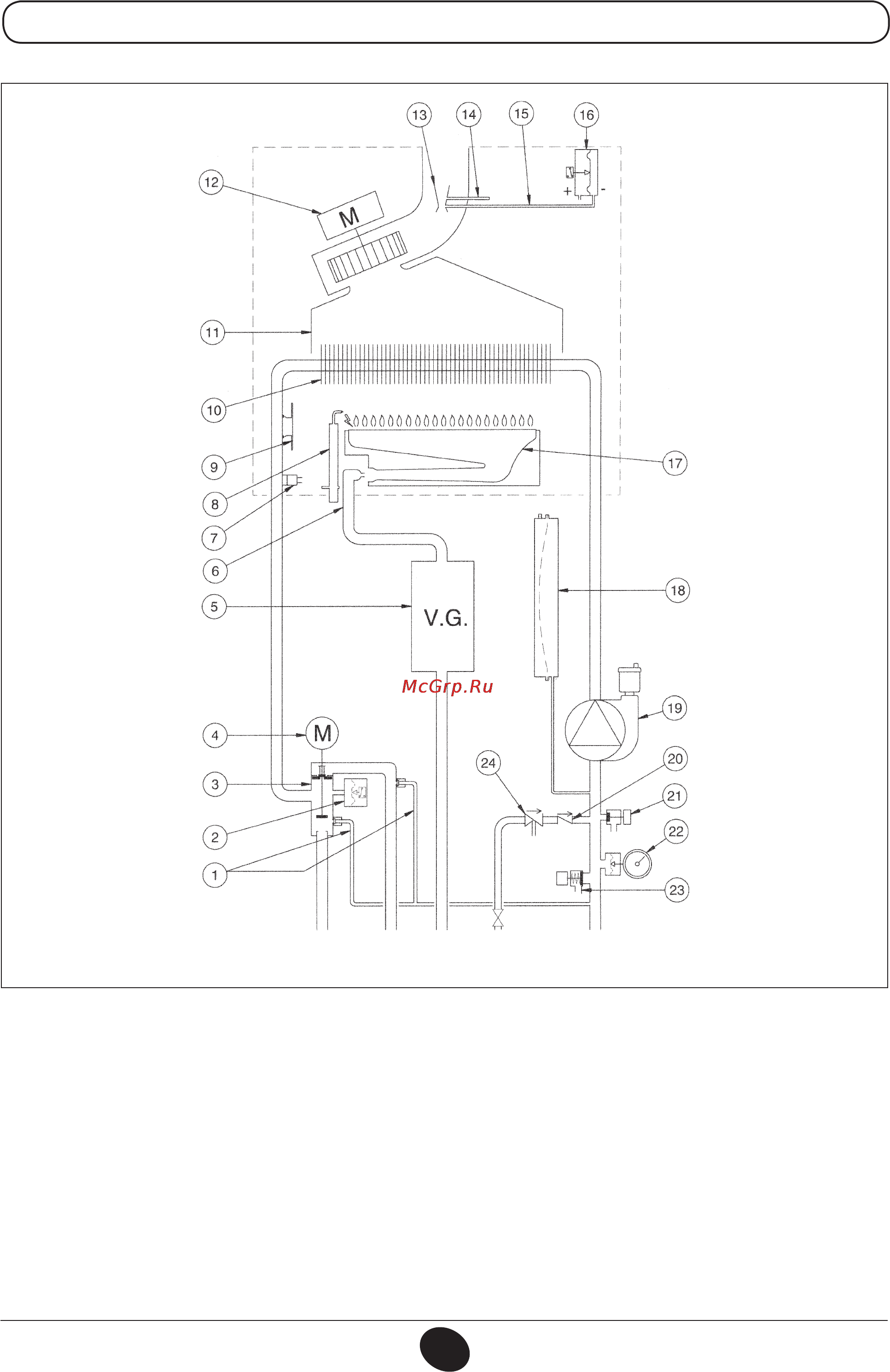

Rysunek 19
Doprowadzenie
obiegu c.o.
Gaz Wlot
obiegu
c.w.u.
Powrót obiegu
c.o.
CG_2267 / 1006_2102
Doprowadzenie
bojlera
