277
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
71.03982.03 - RU
… СИСТЕМА ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ
Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход. Приток воздуха
для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.
Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода. Переходник для
воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.
Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться на 360°. Кроме
того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной трубой или с коленом 45°.
• Колено90°сокращаетмаксимальновозможнуюдлинутрубна0,5м.
•Колено45°сокращаетмаксимальновозможнуюдлинутрубна0,25м.
Примечание:первоеколенов90°неучитыватьприподсчетемаксимальнодопустимойдлины.
Модель котла (L1+L2)
Положение
регулятора
Содержание СО
2
,%
G20 G31
24 MI FF
24 FF
0 ÷ 4 1
7,2 84 ÷ 18 2
18 ÷ 30 3
Регулировка проема в трубе забора
воздуха
Данная настройка нужна для оптимизации
производительности котла и параметров
сгорания.
Муфту забора воздуха можно установить
слева или справа от дымохода; ее можно
поворачивать для регулировки потока
возду ха в зависимости от с уммарной
длины воздуховода и дымохода.
Д л я у м е н ь ш е н и я п о т о к а в о з д
у х а п о в е р н и т е м у ф т у п р о т и в ч
а с о в о й стрелки, для увеличения потока
воздуха поворачивайте ее в обратную
сторону.
Для оптима льной нас т р ойки можно
использ ов ать а на лиз атор пр од у ктов
сгорания, измеряющий содержание СО2
в продуктах сгорания при максимальной
мощности. Если содержание СО2 низкое,
подачу воздуха постепенно регулируют,
добиваясь содержания СО2, приведенного
в таблице.
Д л я п р а в и л ь н о г о п о д к л ю ч е н
и я и и с п о л ь з о в а н и я а н а л и з а т
о р а воспользуйтесь прилагаемым к нем
у руководством.

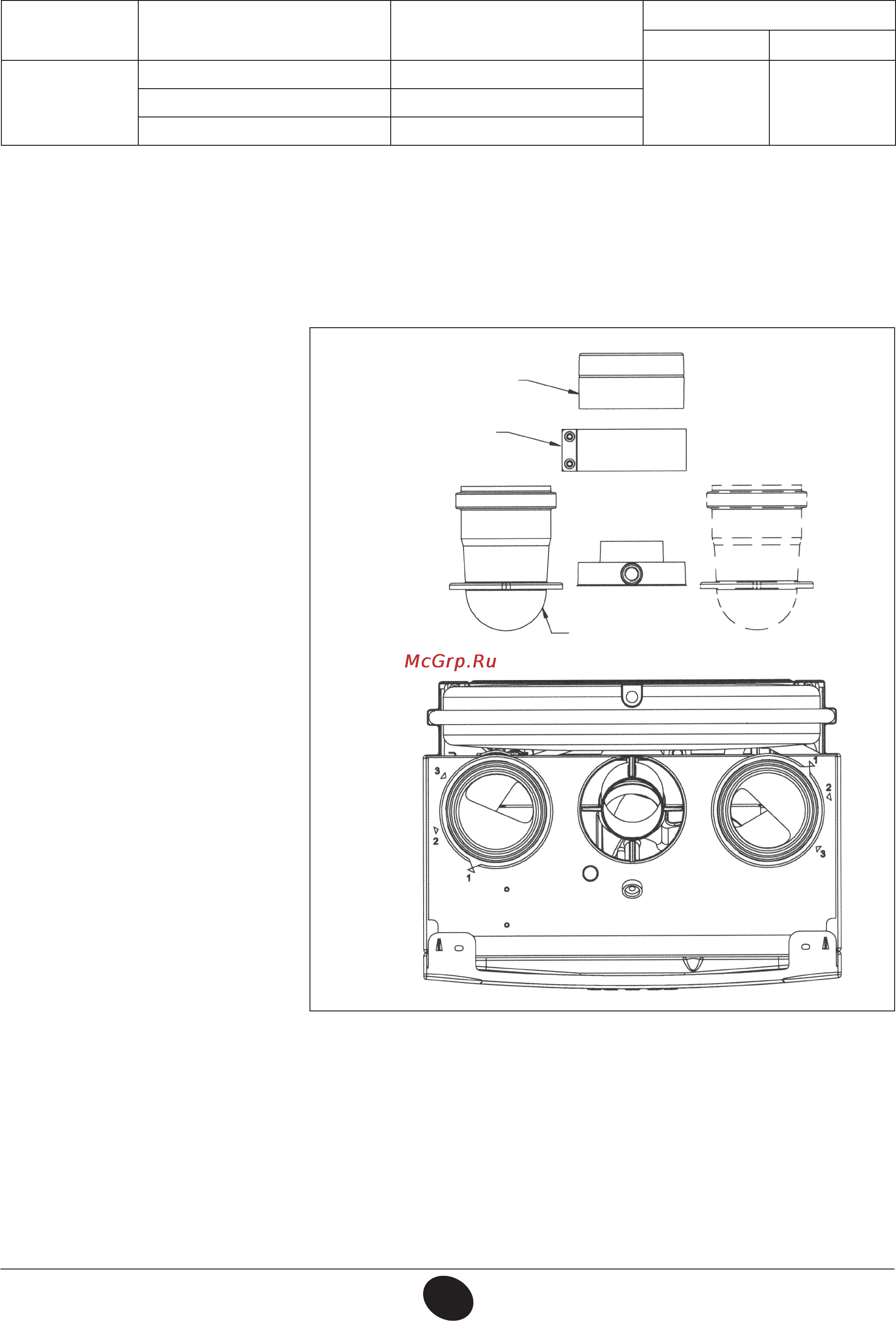

Рис.8
0809_0201 / CG_2045
переходни для отвода
продуктов сгорания
крепежный зажим
муфта забора воздуха
