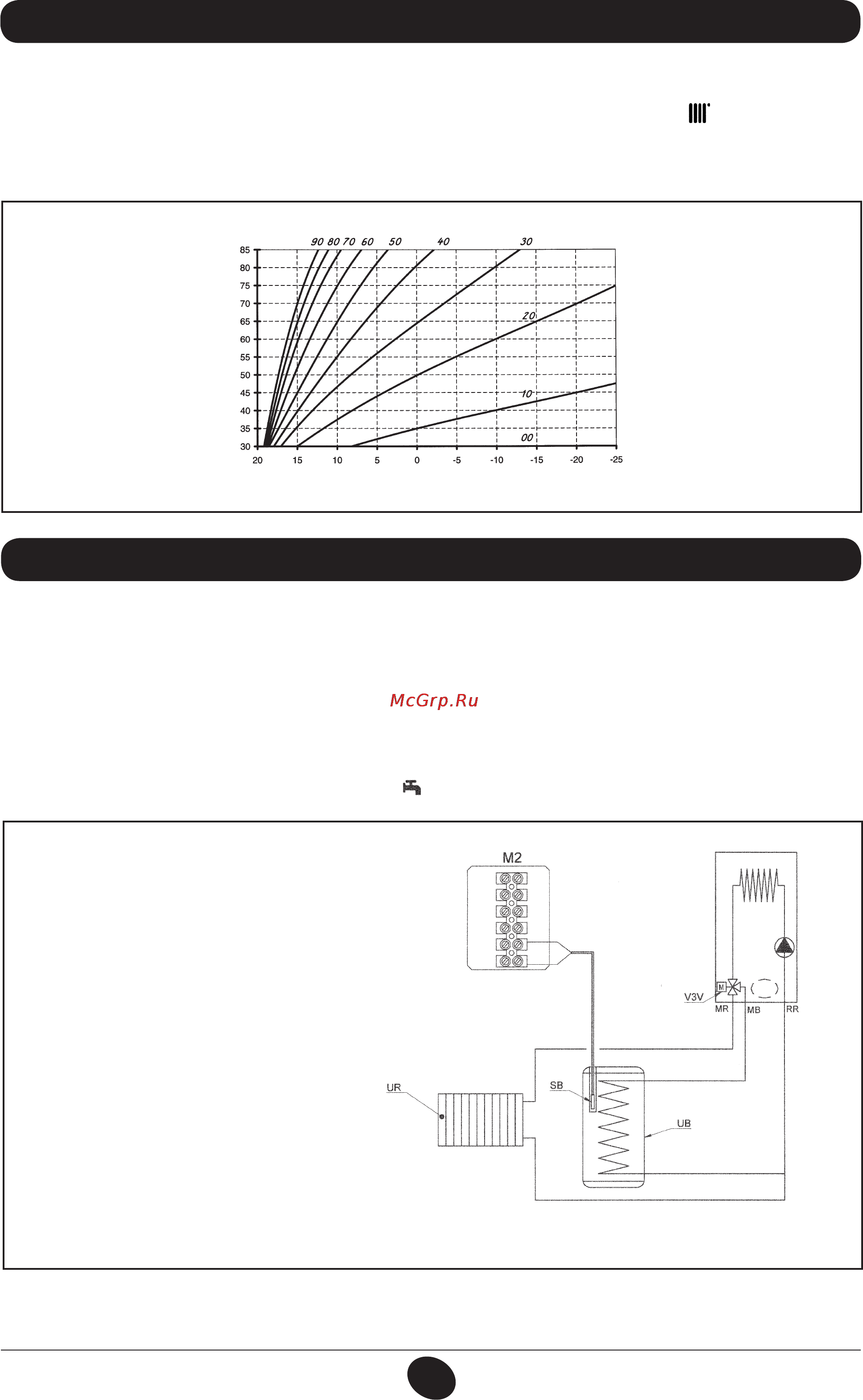

De Dietrich MS 24 [55/332] Collegamento di un unità bollitore esterna
![De Dietrich MS 24 MI [55/332] Collegamento di un unità bollitore esterna](/views2/1071835/page55/bg37.png)
55
71.03982.03 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE
26. COLLEGAMENTO DELLA SONDA ESTERNA
Sul cablaggio di cavi che escono dal cruscotto, ci sono due cavetti di colore ROSSO dotati di copri-faston di testa.
Collegare la sonda esterna ai capi di questi due cavetti.
Con sonda esterna collegata è possibile cambiare la curva “kt” (Graco 2) agendo sui tasti +/- .
NOTA : Nel caso di installazione in una unità abitativa media (buon isolamento perimetrale e impianto a radiatori) è consi-
gliabile impostare la curva climatica “kt” al valore di “25”.
27. COLLEGAMENTO DI UN’UNITÀ BOLLITORE ESTERNA
Modello 24 - 24FF
La sonda NTC di precedenza sanitario è fornita come accessorio.
COLLEGAMENTO SONDA BOLLITORE
La caldaia è predisposta per il collegamento di un bollitore esterno. Collegare idraulicamente il bollitore come in g.14.
Collegare la sonda NTC di precedenza sanitario ai morsetti 5-6 della morsettiera M2. L’elemento sensibile della sonda
NTC deve essere inserito sull’apposito pozzetto previsto sul bollitore stesso. La regolazione della temperatura dell’acqua
sanitaria (35 °C...60 °C) si effettua agendo sui tasti +/– .
Figura 14
Legenda:
UB UNITÀ BOLLITORE
UR UNITÀ RISCALDAMENTO
V3V VALVOLA TRE VIE ESTERNA
M2 MORSETTIERA DI
COLLEGAMENTO
SB SONDA BOLLITORE DI
PRECEDENZA SANITARIO
MR MANDATA RISCALDAMENTO
MB MANDATA BOLLITORE
RR RITORNO RISCALDAMENTO/
BOLLITORE
ATTENZIONE : Verificare che il parametro F03 = 03 (paragrafo 21).
TM = Range temperature mandata
Te = temperatura esterna
Grafico 2
TM
Te
curve “kt”
1012_0501
CG_2085 / 1101_1701
