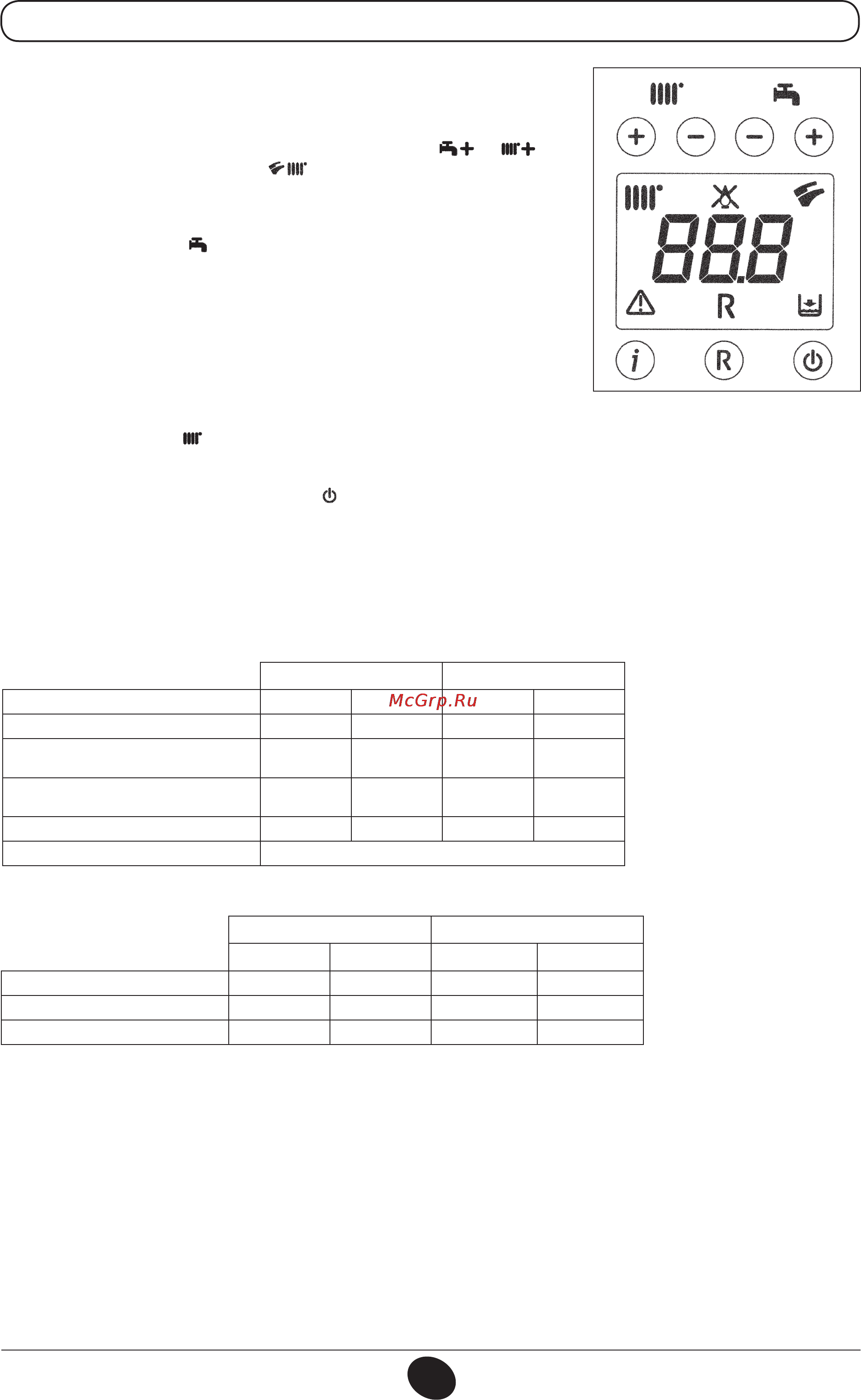

248
71.03982.03 EL
ΟΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ
19.1 ΛΕΙΤΟΥΡΓΙΑ ΒΑΘΜΟΝΟΜΗΣΗΣ ΤΗΣ ΒΑΛΒΙΑΣ ΑΕΡΙΟΥ
Για τη διευκόλυνση των εργασιών βαθμονόμησης της βαλβίδας αερίου, μπορείτε να
θέσετε τη λειτουργία βαθμονόμησης απ’ ευθείας στον πίνακα χειρισμού του λέβητα
προχωρώντας όπως περιγράφεται στη συνέχεια:
a) Πιέστε ταυτόχρονα για τουλάχιστον 6 δευτερόλεπτα τα κουμπιά και ;
b) Μετά από περίπου 6 δευτερόλεπτα τα αναβοσβήνουν;
c) Η οθόνη απεικονίζει, με διάστημα 1 δευτερολέπτου, “100” και τη θεροκρασία
παροχή.
Στη φάση αυτή ο λέβητας λειτουργεί στη μέγιστη ισχύ θέρμανσης (100%).
d) Πιέζοντας τα κουμπιά +/- μπορείτε να θέσετε στιγμιαία (100% ή 0%) την ισχύ του
λέβητα;
e) Ρυθμίζεται το βιδωτό “Pέγ/PΕλάχ” (Πίνακας 10) μέχρι την αξία της πίεσης αναφέρεται
στον πίνακα 1.
Για να ρυθμίσετε την πίεση στη μέγιστη ισχύ ενεργήστε στη βίδα “Pmax” (εικ. 10),
στρέψτε δεξιόστροφα για να αυξήσετε ή αριστερόστροφα για να μειώσετε την πίεση
στον καυστήρα.
Για να ρυθμίσετε την πίεση στην ελάχιστη ισχύ ενεργήστε στη βίδα “Pmin” (εικ. 10),
στρέψτε αριστερόστροφα για να αυξήσετε ή δεξιόστροφα για να μειώσετε την πίεση
στον καυστήρα.
f) Πιέζοντας τα κουμπιά +/- μπορείτε να θέσετε βαθμιαία το επιθυμητό επίπεδο ισχύος
(διάστημα = 1%).
Για να βγείτε από τη λειτουργία, πιέστε το κουμπί .
Σηείωση
Η λειτουργία απενεργοποιείται αυτόματα μετά από χρόνο 15 λεπτών στο τέλος του οποίου η ηλεκτρονική κάρτα επιστρέφει στην
κατάσταση λειτουργίας πριν την ενεργοποίηση της ίδιας της λειτουργίας ή στην επίτευξη της μέγιστης τεθείσας θερμοκρασίας.
0805_2302 / 1002_1201
Κατανάλωση 15 °C -1013 mbar
24 MI FF - 24 FF 24 - 24 MI
G20 G31 G20 G31
Ονοαστική ισχύ
2,80 m
3
/h 2,00 kg/h
2,80 m
3
/h 2,04 kg/h
Μειωένη ισχύ
1,12 m
3
/h 0,82 kg/h
1,12 m
3
/h 0,82 kg/h
p.c.i.
34,02 MJ/m
3
46,34 MJ/kg
34,02 MJ/m
3
46,34 MJ/kg
Πίνακα 2
* 1 mbar = 10,197 mmH
2
O
Πίνακα πεκ καυστήρα
24 MI FF - 24 FF 24 - 24 MI
Τύπος αερίου G20 G31 G20 G31
Διάμετρος μπεκ (mm) 1,28 0,77 1,18 0,77
Πίεση καυστήρα (mbar*)
ΙΣΧΥΣ ΜΕΙΜΕΝΗ
2,0 5,7 2,4 5,6
Πίεση καυστήρα (mbar*)
ΟΝΟΜΑΣΤΙΚΗ ΙΣΧΥΣ
11,6 32,6 13,8 31,0
Διάμετρος διαφράγματος αερίου (mm) 4,8 — 5,5 —
Αριθμός μπεκ 13
Πίνακα 1
