Работа SiRU71-202
10 Работа
1. Работа

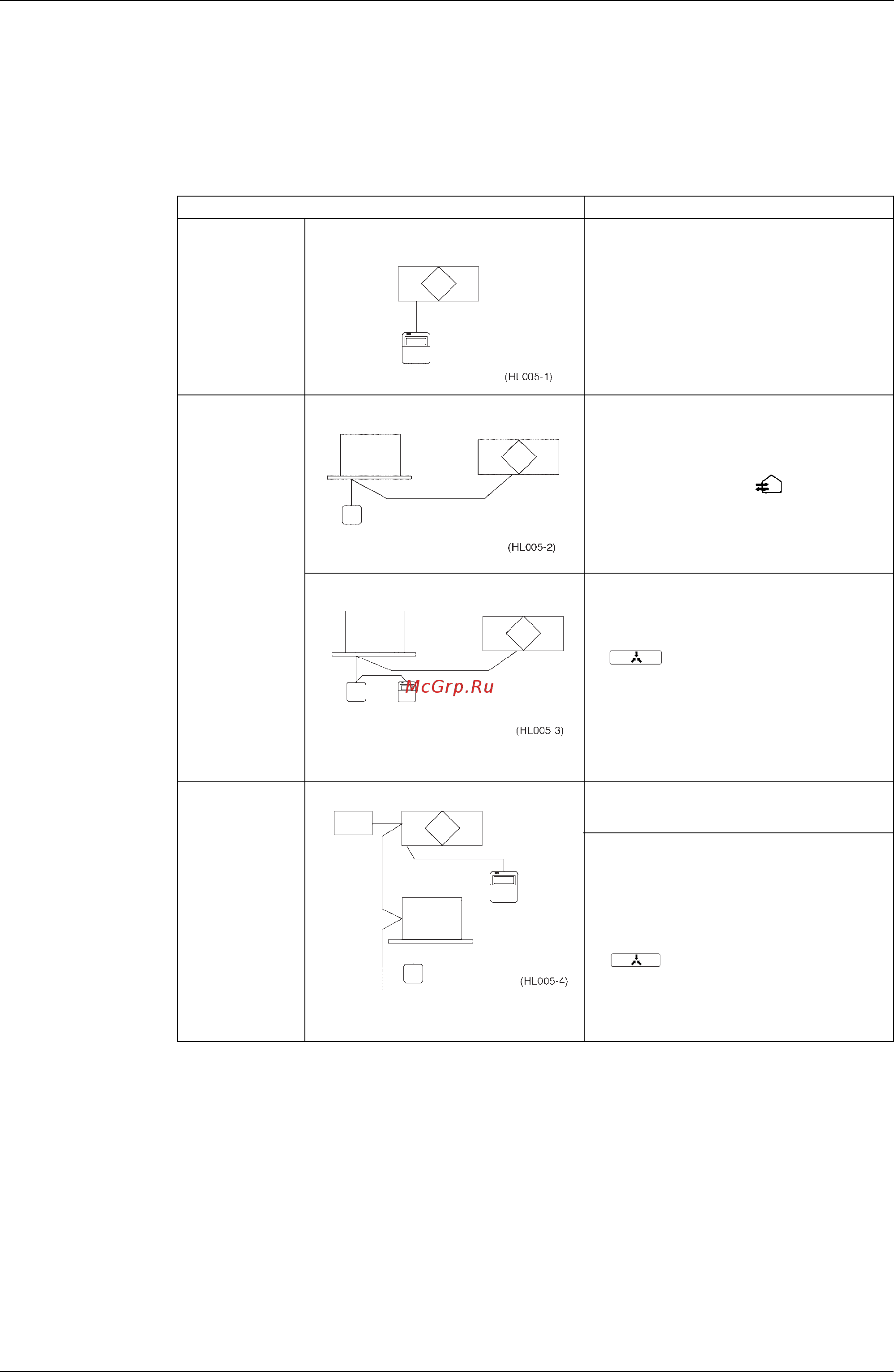

1.1 Пояснение по системам
Данное изделие управляется различными способами, в зависимости от конфигурации системы.
Управление с помощью дистанционного контроллера для внутренних блоков и централизированнго
контроллера описано в технологической инструкции, прилагаемой к каждому блоку.
Управление для каждой системы
Пример системы Метод управления
Независимая
система
Дистанционый контроллер включает и
выключает воздушный кондиционер и блок
HRV.
Комбинированн
ая система с
системами VRV
и блоками
Skyair
Дистанционый контроллер для VRV
включает и выключает воздушный
кондиционер и блок HRV.
Если используется только блок HRV без
включения воздушного кондиционера,
установите изделие в “
” режим
ВЕНТИЛЯЦИЯ.
Управление включением/выключением и
таймером не могут осуществляться с
использованием дистанционных
контроллеров HRV.
(На дисплее появляется индикация
“
” централизированного
управления.)
Другие операции могут осуществляться с
использованием дистанционных
контроллеров HRV. Рперации запуска и
останова внутренних блоков и блока HRV
могут осуществляться с использованием
дистанционных контроллеров внутренних
блоков.
Централизиров
анная система
Когда дистанционный контроллер HRV не
подключен, работой блока HRV управляет
централизированный контроллер.
Когда дистанционный контроллер HRV
подключен, работа может быть начата и
остановлена с использованием
централизированного контроллера
внутреннего блока и дистанционных
контроллеров HRV.
Когда на дисплее появляется индикация
централизированного управления
“
”, управление включением/
выключением и таймером с помощью
дистанционных контроллеров HRV может
оказаться невозможным. Другие операции
могут осуществляться с использованием
дистанционных контроллеров HRV.
блок HRV
Дистанционный
контроллер для
блока HRV
Внутренний блок
блок HRV
Дистанционный коонтроллер
для внутреннего блока
Внутренний блок
блок HRV
Дистанционный
коонтроллер
для внутреннего
блока
Дистанционный
контроллер для
блока HRV
блок HRV
Дистанционный
коонтроллер для
внутреннего блока
Централиз
ованный
контроллер
Дистанционный
контроллер для
блока HRV
