Поиск и устранение неисправностей SiRU71-202
42 Поиск и устранение неисправностей

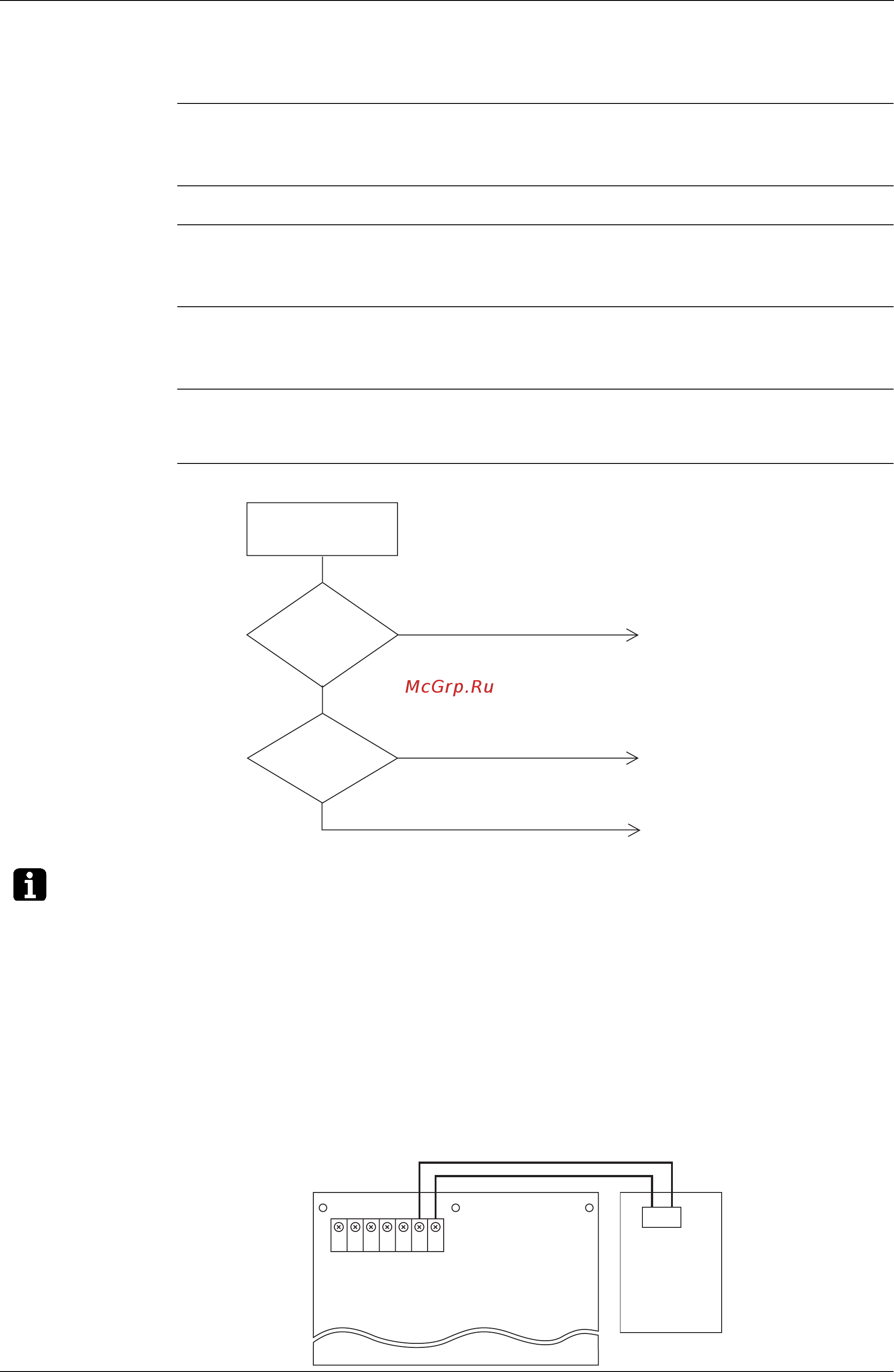

1.9 Ошибка передачи данных (между дистанционным контроллером и
главным блоком)
Дисплей
удаленного
контроллера
Код ошибки
U5
Осмотр
№ блока
5
Индикация на ЖКИ
Дистанционный контроллер
5
Главный блок
5
Метод
обнаружения
ошибки
Микропроцессор проверяет, правильно ли передаются данные между главным блоком и дистанционным
контроллером.
Условия
возникновения
ошибки
Когда передача данных некоторое время происходит некорректно.
Возможные
причины
Неисправность подключения кабеля дистанционного контроллера
Неисправный кабель дистанционного контроллера
Внешний фактор (шум и пр.)
Поиск и
устранение
неисправностей
Примечание: Примечение 1:
1. Используйте тестер для проверки целостности кабеля дистанционного контроллера.
Отсоедините кабель от клеммных колодок главного блока и дистанционного контроллера. Измерьте
сопротивление между проводами в кабеле. Сопротивление должно быть
∞
M
Ω
(бесконечность).
2. В помощью тестера измерьте напряжение на клеммной колодке.
Измерение производите при включеном питании.
Когда кабель дистанционного контроллера отсоединен, напряжение между контактами Р1 и Р2 на клеммной
колодке должно быть примерно 16 В переменного тока. Если измеренное напряжение не равно примерно 16
В, плата неисправна.
Подсоедините кабель дистанционного контроллера и отсоедините дистанционный контроллер. Напряжение
на конце кабеля дистанционного контроллера должно составлять примерно 16 В переменного тока. Если
измеренное напряжение не равно 16 В, кабель дистанционного контроллера неисправен.
Соедините кабель дистанционного контроллера и дистанционный контроллер. Напряжение между контактами
Р1 и Р2 на клеммной колодке контроллера должно быть примерно 16 В переменного тока. Если измеренное
напряжение не равно 16 В, дистанционный контроллер неисправен.
Проверьте соединение кабеля
дистанционного контроллера с
контактной колодкой на плате
управления.
Кабель
дистанционного
контроллера
нормальный?
Примечание 1
ДА
ДА
Исправьте разводку.
Замените кабель дистанционного
контроллера.
Возможен внешний фактор (а не
ошибка оборудования).
Правильна
ли разводка кабеля
между дистанционным
контроллером и
главным
блоком?
НЕТ
(HF008)
НЕТ
P2
P1
(HL032)
JC J2 J1 F2 F1 P2 P1
Плата главного блока
Дистанционный
контроллер с
ЖКД
Дистанционн
ый
контроллер
блока HRV
