SiRU71-202 Функции управления
Функции управления 23
1.2.3 Режим холодной зоны
Останавливает или снижает интенсивность вентиляции при операции размораживания и при
неработающем компрессоре, когда оборудование находится в режиме нагрева, тем самым снижая
тепловую нагрузку и приток холодного воздуха.

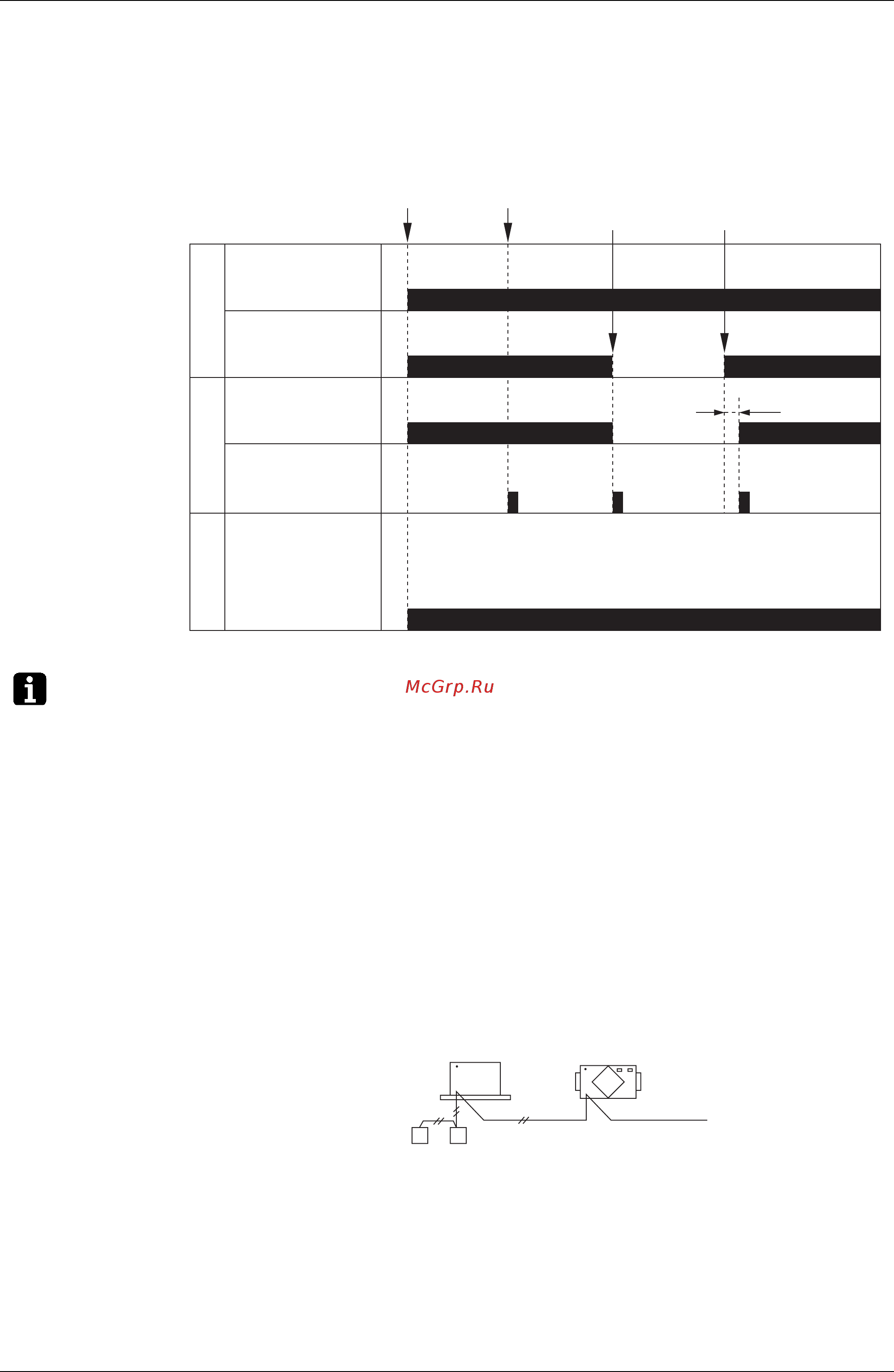

Диаграмма управления (только при нагреве)
Примечание: Установка режима холодной зоны может быть сделана через дистанционный контроллер
кондиционера или с использованием режима заводских настроек через
дисплей дистанционного
контроллера блока HRV.
1.2.4 Управление связанными кондиционерами
Связанная система допускает одновременное включение/выключение блока HRV и кондиционера
(система VRV, Skyair).
1) Управление 1 связанной группой
Допускает одновременное включение/ выключение через дистанционый контроллер
кондиционера.
Допускает независимое управление блоком HRV через дистанционый контроллер системы VRV
в промежуточные периоды (невозможно, когда используется прямое соединение с
воздуховодом).
Управление включением/ выключением через дисплей дистанционого контроллера блока HRV
невозможно.
Работа
Кондиционер
ВКЛ/ВЫКЛ
Работа
Мотор вентилятора
Мотор вентилятора
10 сек
Нормальная вентиляция
ВКЛ
ВКЛ
ВЫКЛ
ВКЛ
ВКЛ
Рабочая лампа
(HL023)
ВЫКЛ или низкая
Блок HRV
Индикация дистанционного
контроллера
Мотор заслонки
(режим вентиляции)
Выбор режима
нормальной вентиляции
Общая
теплообменная
вентиляция
Лампа
ВКЛ
Общая
теплообменная
вентиляция
Нормальная
вентиляция
Работа в режиме
размораживания или
выключен компрессор
Работа не в режиме размораживания
или включен компрессор
Система VRV
(HL024)
дистанционного
контроллера
блока HRV
Дистанционный
контроллер
кондиционера
