Поиск и устранение неисправностей SiRU71-202
52 Поиск и устранение неисправностей
1.19 Мотор демпфера
Метод
обнаружения
ошибки
Проверка мотора демпфера и концевого выключателя, когда мотор демпфера не работает.
Условия
возникновения
ошибки
Возможные
причины
Поиск и
устранение
неисправностей

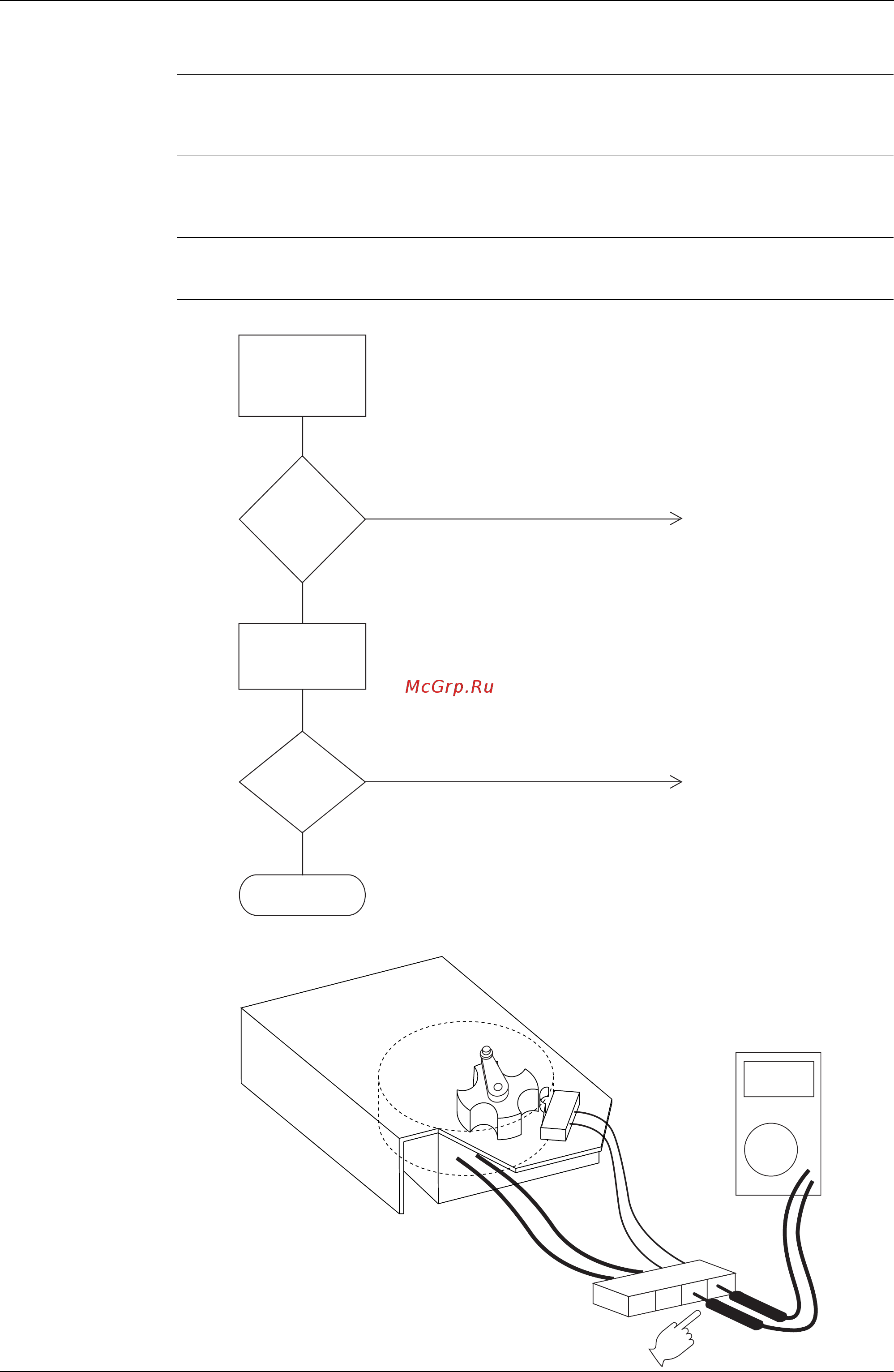

Измерение сопротивления и напряжения — МОТОР ДЕМПФЕРА
НЕТ
ДА
ДА
Измеренное
значение равно
0 W, когда концевой
выключатель включается,
и бесконечности,
когда он
выключается?
Мотор демпфера
исправен.
Вставьте щупы тестера в
разъем концевого
выключателя и проверьте
электропроводность,
перемещая выключатель
вручную.
Концевой выключатель неисправен.
Мотор демпфера неисправен.
(
HF017
)
НЕТ
EJ tipinin ölçüm
değeri yaklaşık 17
kW mı?
Вставьте щупы тестера в
разъем двигателя
демпфера и измерьте
сопротивление.
(HL038)
