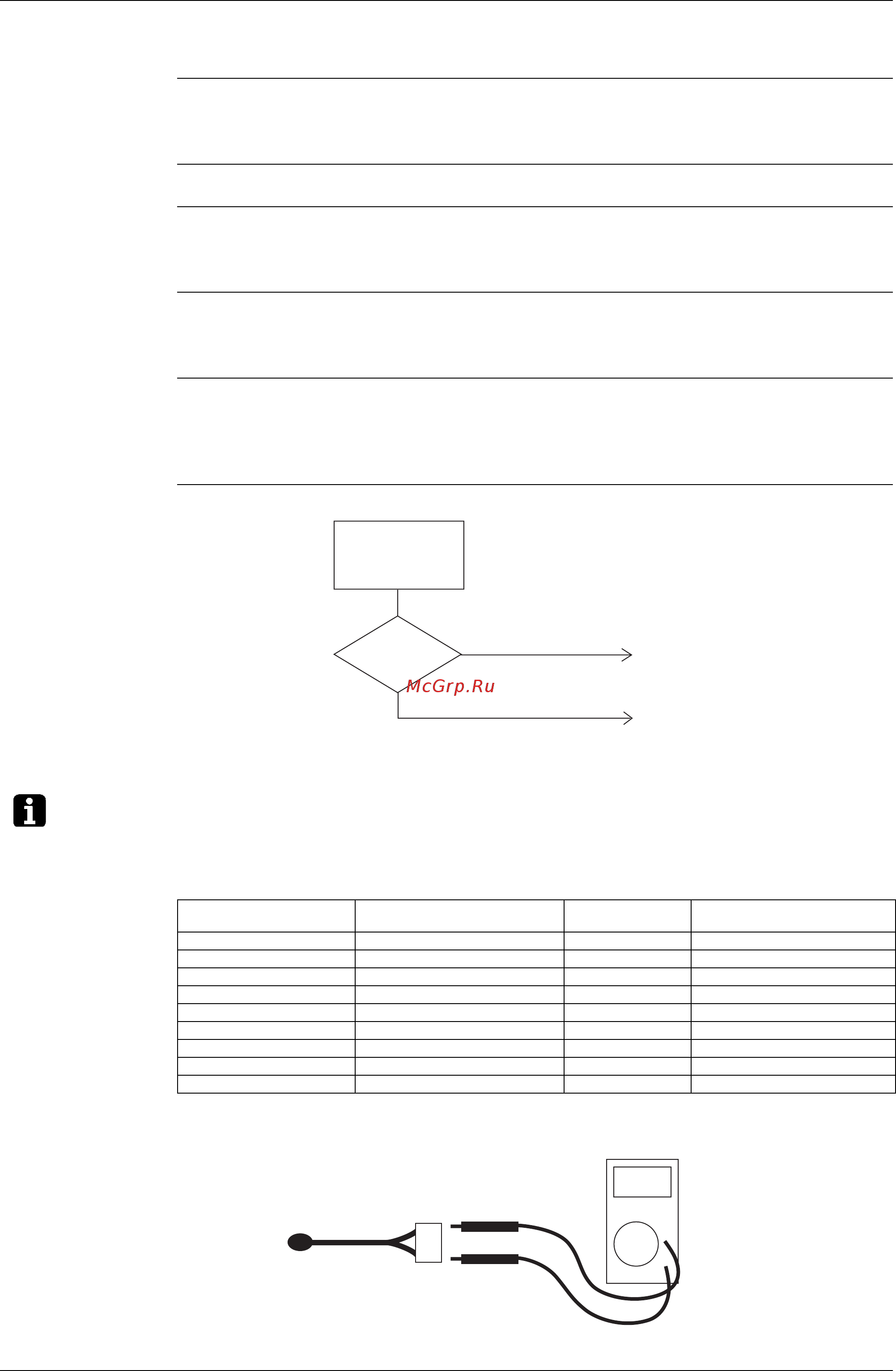

SiRU71-202 Поиск и устранение неисправностей
Поиск и устранение неисправностей 37
1.4 Ошибка датчика температуры воздуха в помещении
Дисплей
удаленного
контроллера
Код ошибки 64 Осмотр — № блока 5
Индикация на ЖКИ Дистанционный контроллер 4 Главный блок 5
Метод
обнаружения
ошибки
Для обнаружения ошибок используется температура, измеренная в помещении датчиком
температуры.
Условия
возникновения
ошибки
Когда измеренная датчиком температура в помещении равна -40єC или ниже (разомкнутая цепь),
или 70єC или выше (короткое замыкание).
Возможные
причины
Неисправный датчик
Обрыв провода
Неисправная плата управления
Дефектный контакт в разъеме
Поиск и
устранение
неисправностей
Примечание: Примечение 1:
При измерении сопротивления сверяйтесь с таблицей преобразования сопротивления термистора в
температуру.
Таблица преобразования сопротивления термистора в температуру
Если измеренная величина существенно отличается от приведенной выше, термистор неисправен.
Для проверки сопр пользуйтесь тестером
Снять датчик температуры
воздуха в помещении
(термистор R1T) с Х12А (3Р)
на плате управления и
измерить сопротивление.
Термистор
исправен?
Примечание 1
ДА
НЕТ
Если нет
дефектного
контакта, заменить
плату управления.
(
HF003
)
Температура термистора Сопротивление датчика Температура
термистора
Сопротивление датчика
-10єC или менее 108 kΩ или более 22єC Примерно 23 kΩ
-5єC Примерно 85 kΩ 24єC Примерно 21 kΩ
0єC Примерно 66 kΩ 26єC Примерно 19 kΩ
5єC Примерно 51 kΩ 28єC Примерно 18 kΩ
10єC Примерно 40 kΩ 30єC Примерно 16 kΩ
14єC Примерно 33 kΩ 35єC Примерно 13 kΩ
16єC Примерно 30 kΩ 40єC Примерно 11 kΩ
18
єC Примерно 27 kΩ 50єC или более 7 kΩ или менее
20єC Примерно 25 kΩ
Проверка электропроводности
(HL028)
