Поиск и устранение неисправностей SiRU71-202
34 Поиск и устранение неисправностей
1. Поиск и устранение неисправностей
1.1 Индикация кода ошибки
При возникновении неисправности необходимо принять меры в соответствии с выведенным на
дисплей кодом ошибки.
После устранения причины неисправности включите оборудование и убедитесь, что оно
функционирует правильно.

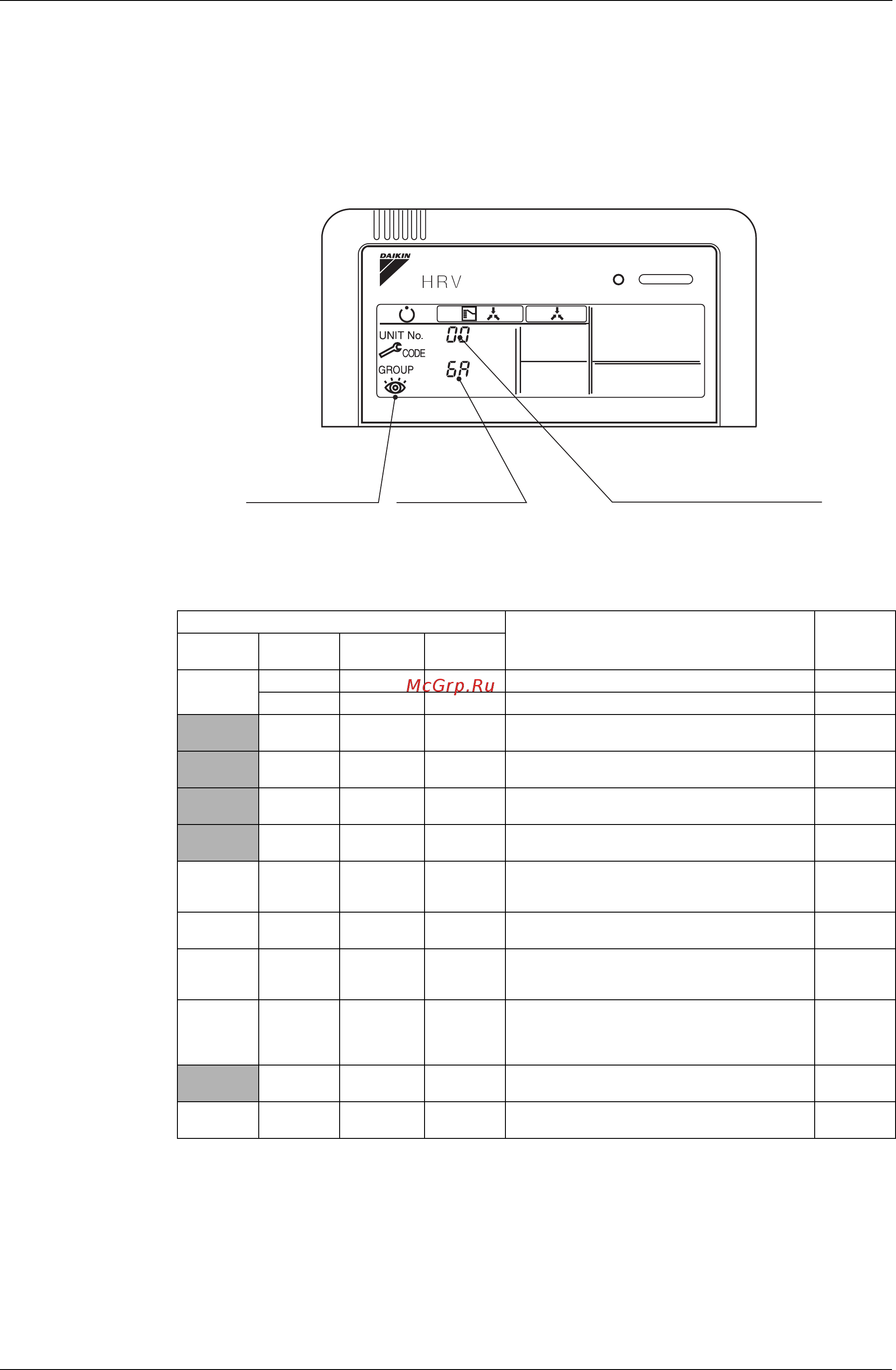

Список кодов неисправностей, выводимых на дисплей дистанционного контроллера
В случае неисправности с серым кодом ошибки блок продолжает работать. Однако необходимо как
можно быстрее произвести осмотр
и ремонт.
Дисплей дистанционного контроллера
Описание неисправности Страница
Код
ошибки
Лампа
работы
Индикация
осмотра
№ блока
60
ВКЛ ВЫКЛ Мигает Общая тревога P35
Мигает Мигает Мигает Общая неисправность P36
64 ВКЛ ВЫКЛ Мигает Ошибка датчика температуры воздуха в
помещении
P37
65 ВКЛ ВЫКЛ Мигает Ошибка датчика температуры наружного
воздуха
P38
6A ВКЛ ВЫКЛ Мигает Аварийная сигнализация демпфирующей
системы
P39
6A Мигает Мигает Мигает Ошибка демпфирующей системы +
термистора
P40
U5 Мигает Мигает Мигает Ошибка передачи данных между
дистанционным контроллером и главным
блоком
P42
U5 ВЫКЛ Мигает ВЫКЛ Ошибка соединения с дистанционным
контроллером
P43
U8 ВЫКЛ Мигает ВЫКЛ Ошибка передачи данных между главным и
подчиненным дистанционными
контроллерами
P44
UA ВЫКЛ Мигает ВЫКЛ Ошибка соединения с дистанционным
контроллером (нет дистанционного
контроллера для кондиционера в группе
кондиционеров)
P45
UC ВКЛ ВКЛ ВКЛ Перекрывающийся адрес
централизированного управления
P46
UE Мигает Мигает Мигает Ошибка передачи данных между блоком и
централизированным контроллером
—
Индикация осмотра
Код ошибки
Индикация номера блока
неисправного блока HRV
(HL027)
