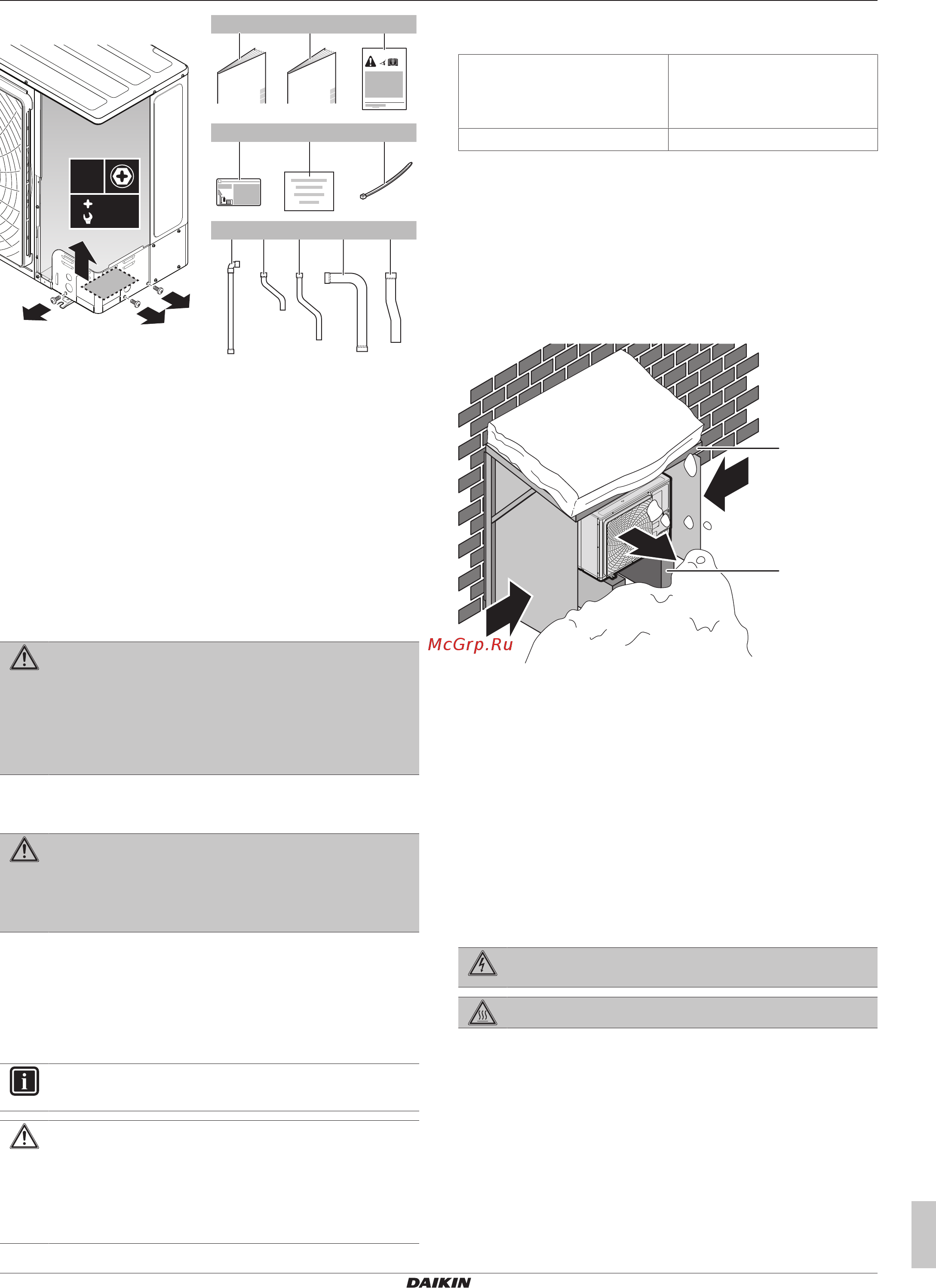

12 Монтаж агрегата
Руководство по монтажу и эксплуатации
27
RXYSA4~6A7V/Y1B
Система кондиционирования VRV 5-S
4P600329-1C – 2020.10
4P590088-1A
1×
1
1×
2×
b
1×
a c
1×
1×
d
e f
3×
PH2
8 mm
1× 1× 1× 1× 1×
g
h i j k
2
3
4
a Общие правила техники безопасности
b Руководство по монтажу наружного блока
c Расположение таблички "Внимание!"
d Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
e Табличка с информацией о дополнительной заправке
хладагента
f Кабельная стяжка
g Трубки трубопровода жидкого хладагента (с изгибом)
h Трубки трубопровода жидкого хладагента (короткие)
i Трубки трубопровода жидкого хладагента (длинные)
j Трубки трубопровода газообразного хладагента (с
изгибом)
k Трубопровод газообразного хладагента
12 Монтаж агрегата
ПРЕДУПРЕЖДЕНИЕ
Монтаж выполняется при СТРОГОМ соблюдении
требований, которые предъявляются к данному
оборудованию, работающему на хладагенте R32.
Дополнительную информацию см. в разделе
«2.1Инструкции по работе с оборудованием, в котором
применяется хладагентR32» [49].
12.1 Как подготовить место установки
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
12.1.1 Требования к месту установки
наружного блока
Соблюдайте правила организации пространства. См. раздел
«Технические данные» и численные параметры на внутренней
стороне передней крышки.
ИНФОРМАЦИЯ
Уровень звукового давления: менее 70дБA.
ПРЕДОСТЕРЕЖЕНИЕ
Данный аппарат НЕ предназначен для широкого
пользования, установку необходимо выполнить в
защищенном месте, исключающем легкий доступ.
Эта система предназначена для установки в
коммерческих и промышленных зданиях.
Наружный блок рассчитан только на установку вне помещений и
на эксплуатацию при указанной далее температуре снаружи:
Обогрев –20~21°C посухому
термометру
–20~15,5°Cповлажному
термометру
Охлаждение –5~46°Cпо сухому термометру
Внимание: установка наружного блока в помещении
допускается в строгом соответствии с действующим
законодательством.
12.1.2 Дополнительные требования к месту
установки наружного блока в холодных
погодных условиях
Наружный агрегат необходимо защитить от снегопада, а также
предусмотреть, чтобы его НИКОГДА не засыпало снегом.
a
b
c
c
d
a Снегозащитное покрытие или навес
b Подставка (минимальная высота=150мм)
c Преобладающее направление ветра
d Выброс воздуха
В промежутке между теплообменником и корпусом блока
возможно скопление снега и образование наледи. Это снижает
эффективность работы оборудования. Указания о том, как
этому воспрепятствовать (по окончании монтажа блока), см. в
разделе «Обустройство дренажа» [428].
12.2 Снятие/установка панелей
агрегата
12.2.1 Чтобы открыть наружный агрегат
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
