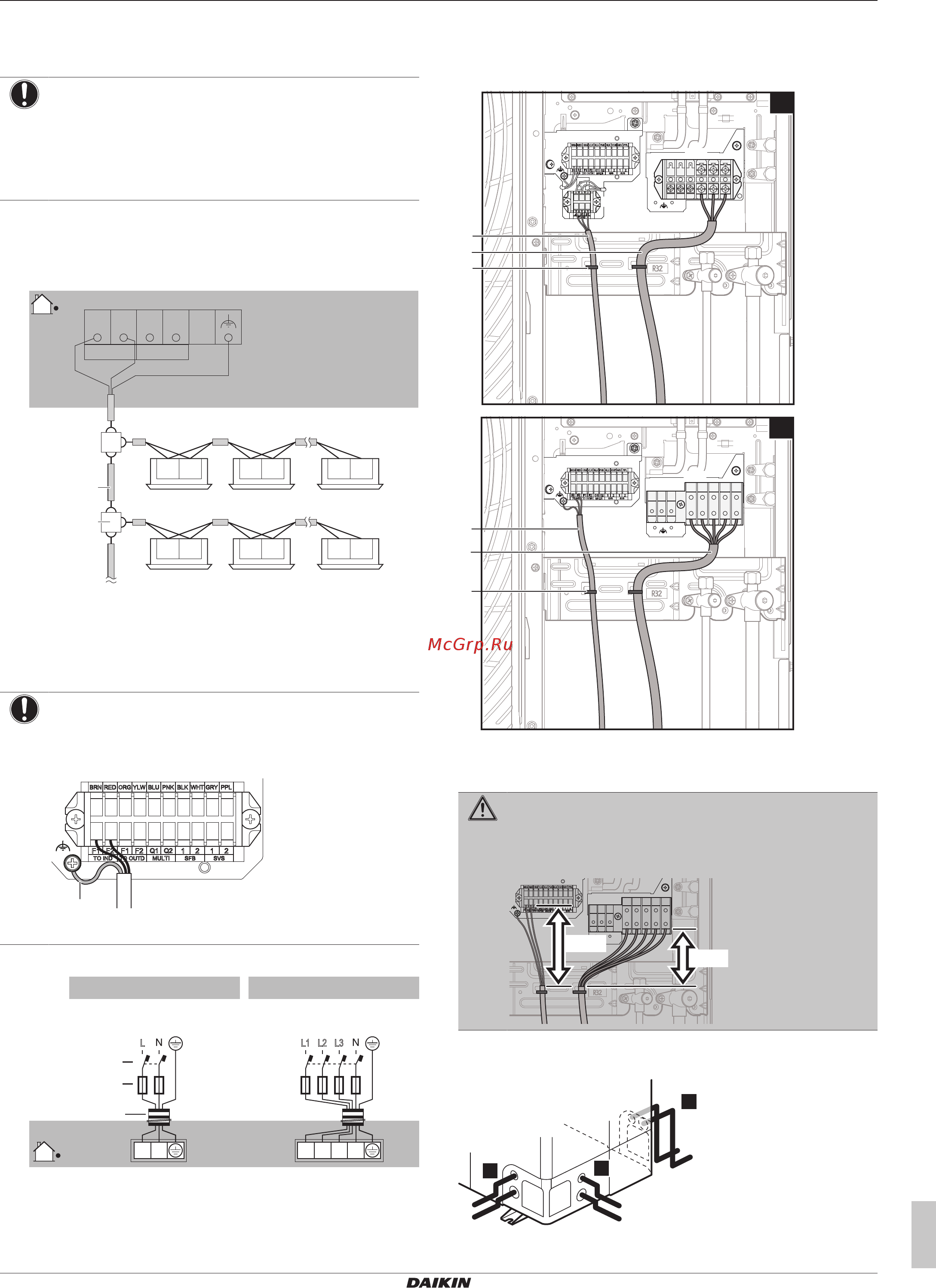

Daikin RXYSA5A7Y1B [37/56] Подключение электрооборудования
![Daikin RXYSA5A7Y1B [37/56] Подключение электрооборудования](/views2/1719686/page37/bg25.png)
15 Подключение электрооборудования
Руководство по монтажу и эксплуатации
37
RXYSA4~6A7V/Y1B
Система кондиционирования VRV 5-S
4P600329-1C – 2020.10
15.3 Подключение электропроводки к
наружному блоку
ПРИМЕЧАНИЕ
▪ Следите за соответствием электрической схеме
(входит в комплект поставки блока, находится за
сервисной панелью).
▪ Проверьте, НЕ помешает ли электропроводка
установить сервисную крышку на место.
1 Снимите сервисную крышку. См. раздел «Чтобы открыть
наружный агрегат» [427].
2 Подключите электропроводку управления в следующем
порядке:
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
a
b
X2M
TO OUT/DTO IN/D
a Используйте провода в металлической оплетке с
экранированием (2-жильные) (без полярности)
b Клеммная колодка (приобретается по месту
установки)
c Ферритовый сердечник (в комплекте дополнительных
принадлежностей)
ПРИМЕЧАНИЕ
Пользуйтесь только экранированной проводкой, не
забывая подсоединить провод заземления к опорной
раме клеммы X2M.
a
a Заземление
3 Подключите электропитание в следующем порядке:
1~ 50 Hz
220-240 V
L
L
N
V Y
X1M
3N~ 50 Hz
380-415 V
L1 L2 L3
L1 L2 L3
N
X1M
a
b
c
a Автоматический выключатель защиты от замыкания
на землю
b Плавкий предохранитель
c Кабель электропитания
4 Прикрепив кабели (электропитания и соединительный)
кабельной стяжкой к монтажной пластине запорного
клапана, проложите электропроводку, как показано на
иллюстрации ниже.
X2M
X1M
V1
a
b
c
X4M
b
c
a
Y1
X2M
X1M
a Кабель управления
b Кабель электропитания
c Кабельная стяжка
ПРЕДУПРЕЖДЕНИЕ
НЕ зачищайте кабель от наружной изоляции ниже
точки крепления к монтажной пластине запорного
клапана.
MAX
MAX
5 Выберите один из 3 вариантов прокладки проводки через
опорную раму:
b
b
b
2
3
1
a
a
a
a Проводка управления
