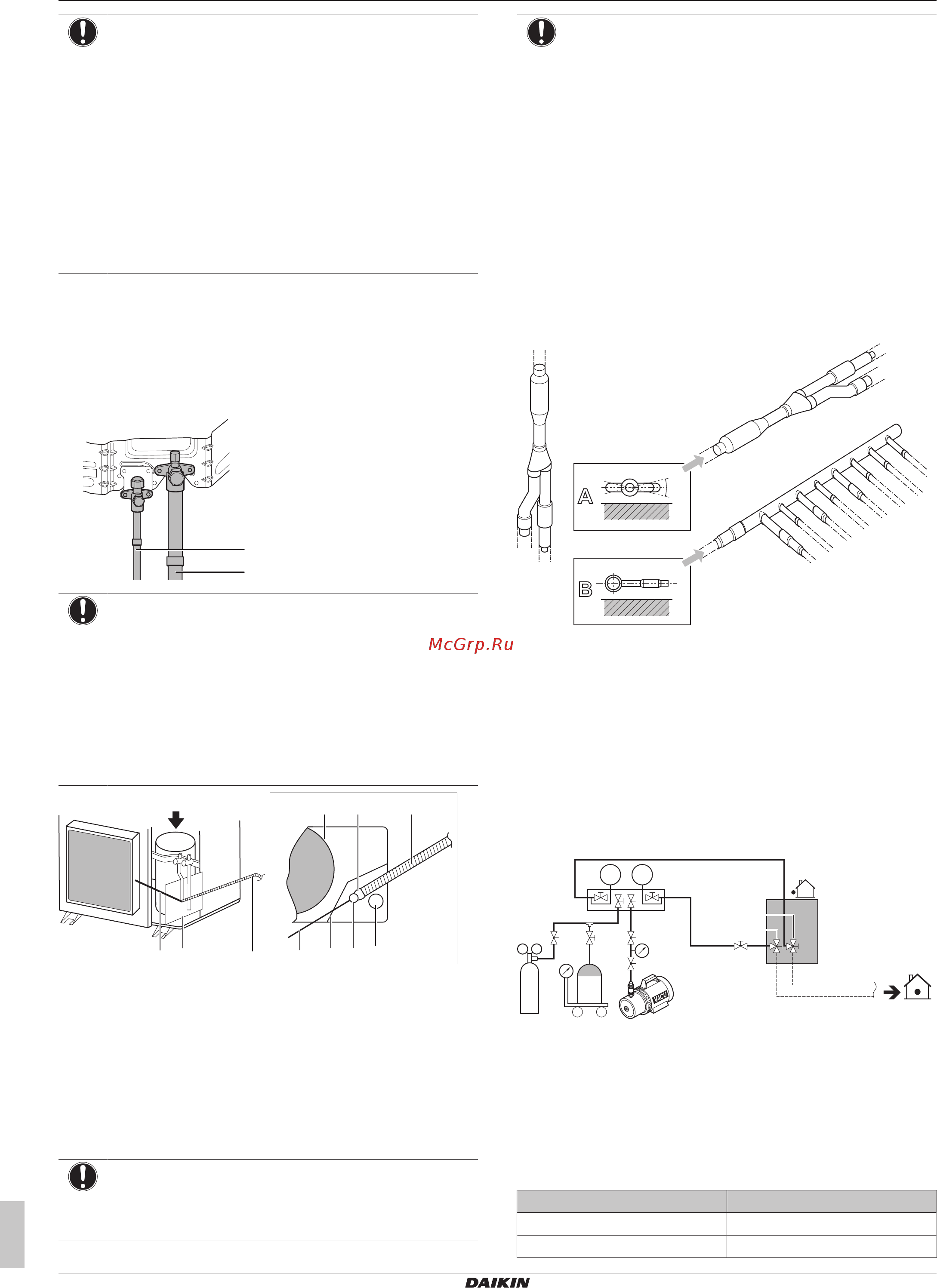

13 Монтаж трубопроводов
Руководство по монтажу и эксплуатации
32
RXYSA4~6A7V/Y1B
Система кондиционирования VRV 5-S
4P600329-1C – 2020.10
ПРИМЕЧАНИЕ
Проделывая выбивные отверстия, соблюдайте меры
предосторожности:
▪ Старайтесь не повредить корпус и трубопроводы
под ним.
▪ После того, как выбивные отверстия проделаны,
рекомендуется убрать заусенцы, а также покрасить
края отверстий и прилегающие участки
восстановительной краской во избежание
образования ржавчины.
▪ Проводя через выбивные отверстия электрические
провода, оборачивайте их защитной лентой во
избежание повреждения.
3 Сделайте следующее:
▪ Подсоедините (пайкой) трубку из комплекта
принадлежностей(a) к запорному клапану трубопровода
жидкого хладагента.
▪ Подсоедините (пайкой) трубку из комплекта
принадлежностей(b) к запорному клапану трубопровода
газообразного хладагента.
a
b
ПРИМЕЧАНИЕ
Во время пайки: Сначала выполните пайку на стороне
жидкого хладагента, а затем — на стороне
газообразного хладагента. Вводите сварочный
стержень спереди блока, а сварочную горелку держите
справа, выполняя пайку таким образом, чтобы пламя
было направлено наружу. Избегайте нагрева
звукоизоляции компрессора, а также трубопроводов.
Оберните оба запорных клапана влажной тканью,
чтобы защитить их от перегрева.
a b c
a b f g
cde
A
A
a Сварочный стержень
b Огнеупорная пластина
c Сварочная горелка
d Пламя
e Звукоизоляция компрессора
f Трубопровод жидкого хладагента
g Трубопровод газообразного хладагента
4 Подсоедините (пайкой) трубопровод, проложенный по
месту монтажа, к трубкам с изгибом из комплекта
принадлежностей. Обращайте внимание на направление
изгиба.
ПРИМЕЧАНИЕ
Во время пайки обеспечьте термозащиту соседних
поверхностей (напр., проводки, изоляционного
пеноматериала и пр.).
ПРИМЕЧАНИЕ
Не забудьте открыть запорные клапаны после
прокладки трубопроводов хладагента и выполнения
вакуумной осушки. Запуск системы с перекрытыми
стопорными клапанами может привести к поломке
компрессора.
13.2.3 Подсоединение комплекта для
разветвления
Указания по установке разветвительного комплекта см. в
прилагаемой к нему инструкции по монтажу.
▪ Рефнет-тройник монтируется таким образом, чтобы
ответвления располагались либо горизонтально, либо
вертикально.
▪ Рефнет-коллектор монтируется таким образом, чтобы
ответвления располагались горизонтально.
A
B
±
3
0
°
a
b
c
a
a Горизонтальная поверхность
b Рефнет-тройник, смонтированный в вертикальном
положении
c Рефнет-тройник, смонтированный в горизонтальном
положении
13.3 Проверка трубопровода
хладагента
13.3.1 Проверка трубопровода хладагента:
Подготовка
p
<
p
>
N2
C
b c e
a
g
f
d
A B
R32
a Редукционный клапан
b Азот
c Весы
d Резервуар с хладагентом R32 (сифонная система)
e Вакуумный насос
f Запорный клапан в контуре жидкого хладагента
g Запорный клапан в контуре газообразного хладагента
A Клапан А
B Клапан В
C Клапан C
Клапан Состояние клапана
Клапан А Открыт
Клапан В Открыт
