13 Монтаж трубопроводов
Руководство по монтажу и эксплуатации
29
RXYSA4~6A7V/Y1B
Система кондиционирования VRV 5-S
4P600329-1C – 2020.10

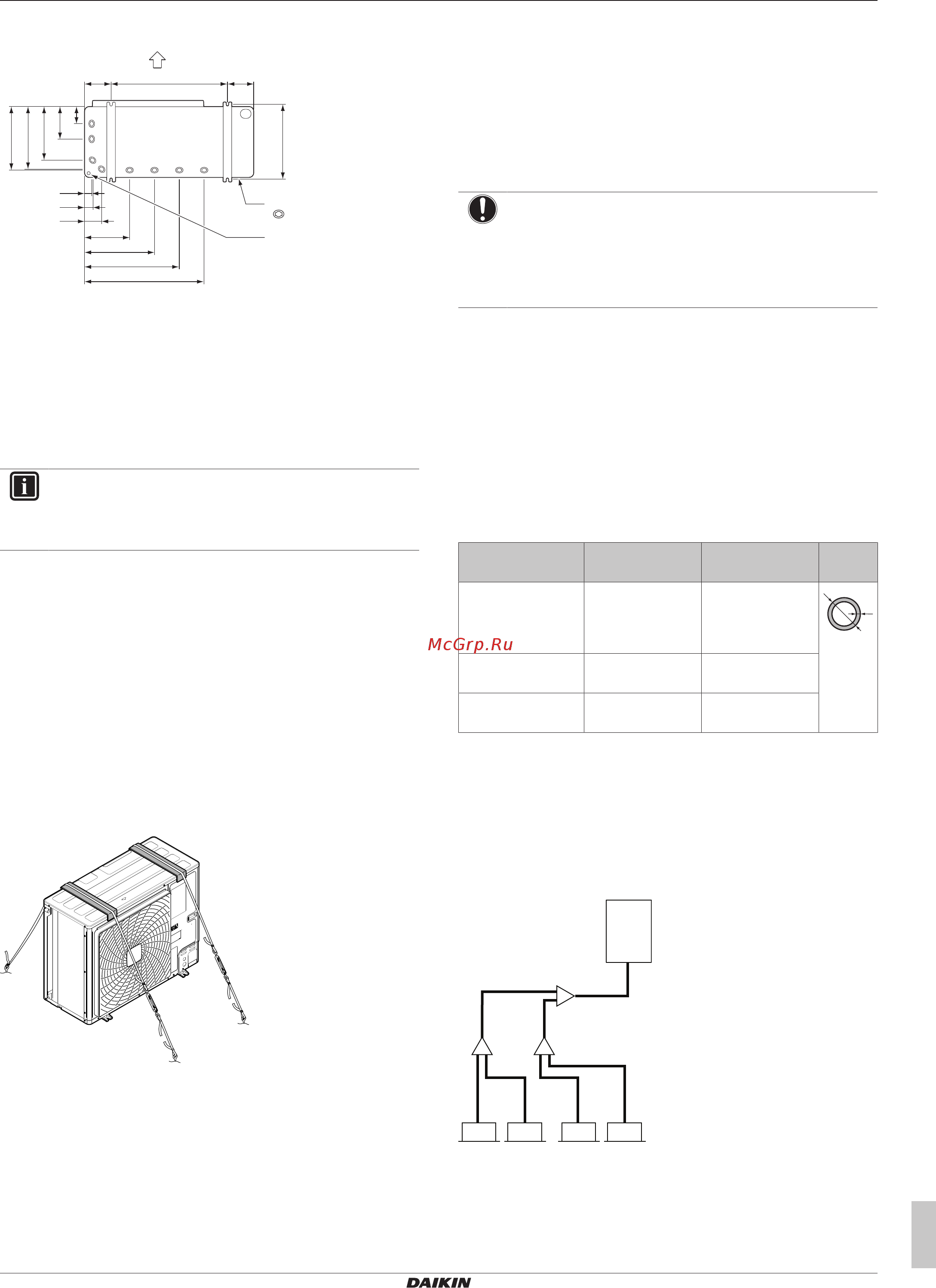

Сливные отверстия (размеры в мм)
A
171 171758
43
48
288
451
613
776
408
414
349
214
111
(480~490)
107
B
B
C
D
=
E
A Сторона выброса воздуха
B Расстояние между точками крепления
C Нижняя рама
D Сливные отверстия
E Выбивное отверстие для снега
Снег
В местности, где часто бывает снегопад, возможно скопление
снега и образование наледи в промежутке между
теплообменником и корпусом блока. Это снижает
эффективность работы оборудования.
ИНФОРМАЦИЯ
Если блок монтируется в местности с холодным
климатом, рекомендуется установить дополнительный
подогреватель поддона (EKBPH250D7).
12.3.4 Чтобы избежать опрокидывания
наружного агрегата
В случае установки блока в местах, где сильный ветер может
его наклонить, необходимо принять следующие меры:
1 Подготовьте 2 кабеля, как показано на следующей
иллюстрации (приобретаются по месту установки).
2 Положите 2 кабеля на наружный блок.
3 Чтобы кабели не поцарапали краску, уложите между
кабелями и наружным блоком лист резины (приобретается
по месту установки).
4 Подсоедините концы кабелей.
5 Закрепите кабели.
13 Монтаж трубопроводов
13.1 Подготовка трубопровода
хладагента
13.1.1 Требования к трубопроводам
хладагента
ПРИМЕЧАНИЕ
Трубки и прочие детали, работающие под давлением,
должны быть пригодными к работе с хладагентом.
Используйте бесшовные детали из меди, подвергнутой
фосфорнокислой антиокислительной обработке для
хладагента.
▪ Загрязнение внутренних поверхностей трубок (в том числе
маслами) не должно превышать 30мг/10м.
13.1.2 Материал изготовления труб для
трубопроводов хладагента
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
▪ Соединения с накидными гайками: Пользуйтесь деталями
только из отожженного металла.
▪ Степень твердости и толщина стенок:
Наружный
диаметр (Ø)
Степень
твердости
Толщина (t)
(a)
6,4мм (1/4")
9,5мм (3/8")
12,7мм (1/2")
Отожженная
медь (O)
≥0,80мм
t
Ø
15,9мм (5/8") Отожженная
медь (O)
≥0,99мм
19,1мм (3/4") Медь средней
твердости (1/2H)
≥0,80мм
(a)
В зависимости от действующего законодательства и от
максимального рабочего давления блока (см. значение
параметра «PS High» на паспортной табличке) могут
потребоваться трубки с повышенной толщиной стенок.
13.1.3 Как подобрать трубки по размеру
Определить размеры трубок можно по приведенным далее
таблицам и иллюстрации (только как ориентир).
A
B-1 B-2
C-1 C-2 C-3 C-4
1
3-1 3-2 3-3 3-4
VRV DX
2
2 2
1 Наружный блок
2 Комплекты для разветвления трубопроводов
хладагента
3-1~3-4 Внутренние блоки VRVDX
A Трубопровод между наружным блоком и (первым)
комплектом разветвления трубопровода хладагента
B-1 B-2 Трубопроводы между комплектами для разветвления
трубопровода хладагента
