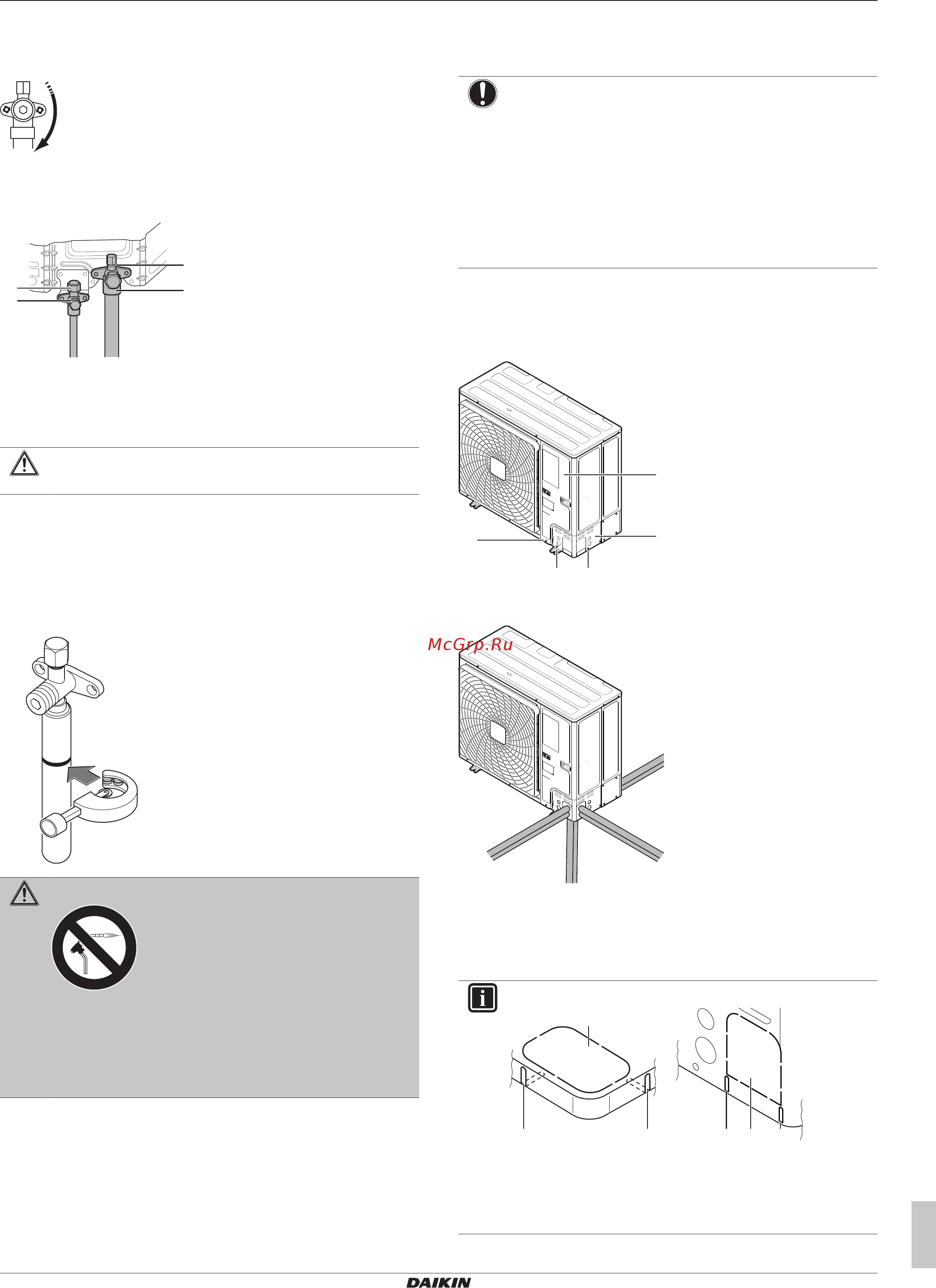

13 Монтаж трубопроводов
Руководство по монтажу и эксплуатации
31
RXYSA4~6A7V/Y1B
Система кондиционирования VRV 5-S
4P600329-1C – 2020.10
Удаление пережатых трубок производится в следующем
порядке:
1 Убедитесь в том, что запорные клапаны перекрыты.
2 Подсоедините вакуумирующее (откачивающее) устройство
к сервисным отверстиям всех запорных клапанов через
коллектор.
a
a
b
b
a Сервисное отверстие
b Запорный клапан
3 Удалите газообразный хладагент и масло из пережатых
трубок с помощью регенерационной установки.
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте выхода газов в атмосферу.
4 Полностью удалив из пережатых трубок газообразный
хладагент и масло, отсоедините заправочный шланг и
закройте сервисные отверстия.
5 Срежьте по черной линии нижнюю часть трубок запорных
клапанов трубопроводов газообразного и жидкого
хладагента. Воспользуйтесь подходящим инструментом
(напр., труборезом).
ПРЕДУПРЕЖДЕНИЕ
Ни в коем случае НЕ удаляйте сплющенные участки
трубок пайкой.
Газообразный хладагент и масло, оставшееся внутри
запорного вентиля, могут разорвать сплющенные
трубки.
6 Если откачка произведена не полностью, то прежде чем
продолжать подсоединять трубопроводы, прокладываемые
по месту установки, дождитесь, пока вытечет все масло.
13.2.2 Подсоединение трубопровода
хладагента к наружному блоку
▪ Длина трубопроводов. Трубопроводы по месту монтажа
должны быть как можно короче.
▪ Защита трубопроводов. Необходимо обеспечить защиту
трубопроводов по месту монтажа от физического
повреждения.
ПРИМЕЧАНИЕ
▪ При проведении работ по прокладке трубопроводов
не забудьте воспользоваться входящими в
комплект поставки вспомогательными патрубками.
▪ Проследите за тем, чтобы трубки, смонтированные
на месте, не соприкасались с другими трубками,
поддоном и боковой панелью. Во избежание
контакта с корпусом защитите трубки подходящей
изоляцией, особенно при подсоединении снизу или
сбоку.
1 Сделайте следующее:
▪ Снимите сервисную крышку (a) с винтом (b).
▪ Снимите крышку входного отверстия трубопровода(c) с
винтами(d).
a
c
b
d d
2 Наметьте схему прокладки трубопровода (a, b, c или d).
a
d
b
c
a Передняя часть
b Сбоку
c Сзади
d Снизу
ИНФОРМАЦИЯ
b b bb
a
a
▪ Высвободите выбивное отверстие(a) в поддоне или
крышке, удаляя точки крепления отверткой с
плоским лезвием и молотком.
▪ Кромки(b) можно срезать ножовкой.
