Daikin FVXG25K2V1B [11/26] Монтаж внутреннего блока
![Daikin FVXG50K2V1B [11/26] Монтаж внутреннего блока](/views2/1720497/page11/bgb.png)
Pyccкий 9
Монтаж внутреннего блока
Наружный монтаж

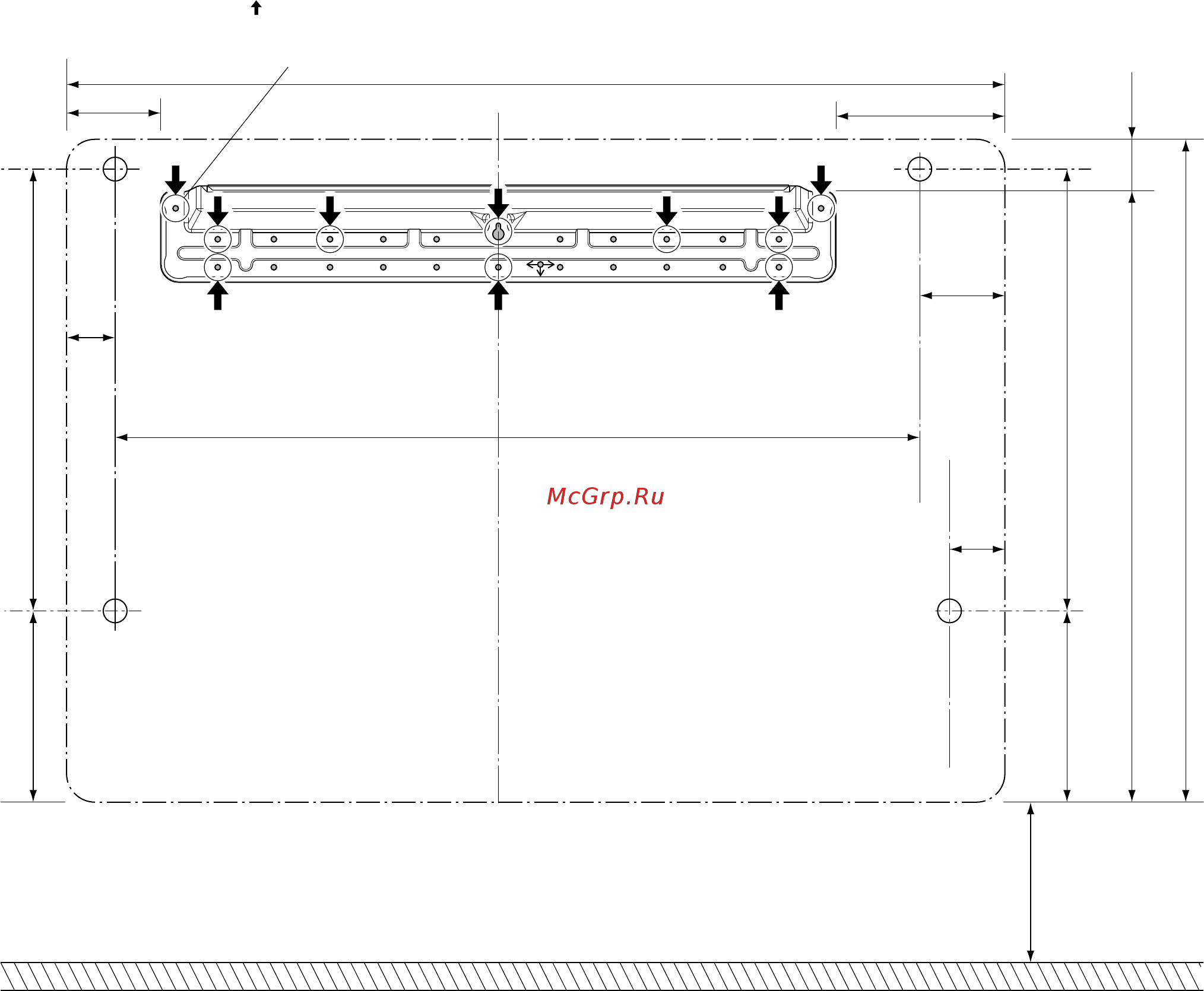

1. Установка монтажной пластины
• Выберите место монтажа, принимая во внимание справочный материал на страницах 2, 7 и 8.
• Перед выбором места монтажа получите согласие пользователя.
• Монтажную пластину следует устанавливать на стене, способной выдержать вес внутреннего блока.
1) Временно закрепите монтажную пластину к стене, обеспечьте полное выравнивание панели по горизонтали и
отметьте на стене точки сверления.
2) Закрепите монтажную пластину на ст
ене с помощью винтов в 10 местах. (приобретаются по месту: M4 × 25L)
UNIT CENTERUNIT WIDTH: 950mm
476mm TO
UNIT BOTTOM END
(950)
Пол
130 424,5
130 424,5
750
547
137
212
53
(600)
70-120
Стена
68
132
77
Ðåêîìåíäóåìûå ìåñòà
ôèêñàöèè ìîíòàæíîé
ïëàñòèíû. (âñåãî 10 ïîçèöèé)
(блок: мм)
