Daikin FVXG25K2V1B [21/26] Электропроводка

Pyccкий 19

Электропроводка

1) Откройте сервисную крышку.

2) Оголите концы проводов (15мм).

3) Следите за соответствием цветов проводов номерам клемм на клеммных коробках внутреннего и наружного

блоков и надежно прикрутите провода к соответствующим клеммам.

4) Присоедините провода заземления к соответствующим клеммам.

5) Потяните провода, чтобы убедиться в надежной фиксации их, а затем закрепите провода держателем провода.

6) Р

асправьте провода таким образом, чтобы они не препятствовали закрытию сервисной крышки, и плотно

закройте сервисную крышку.

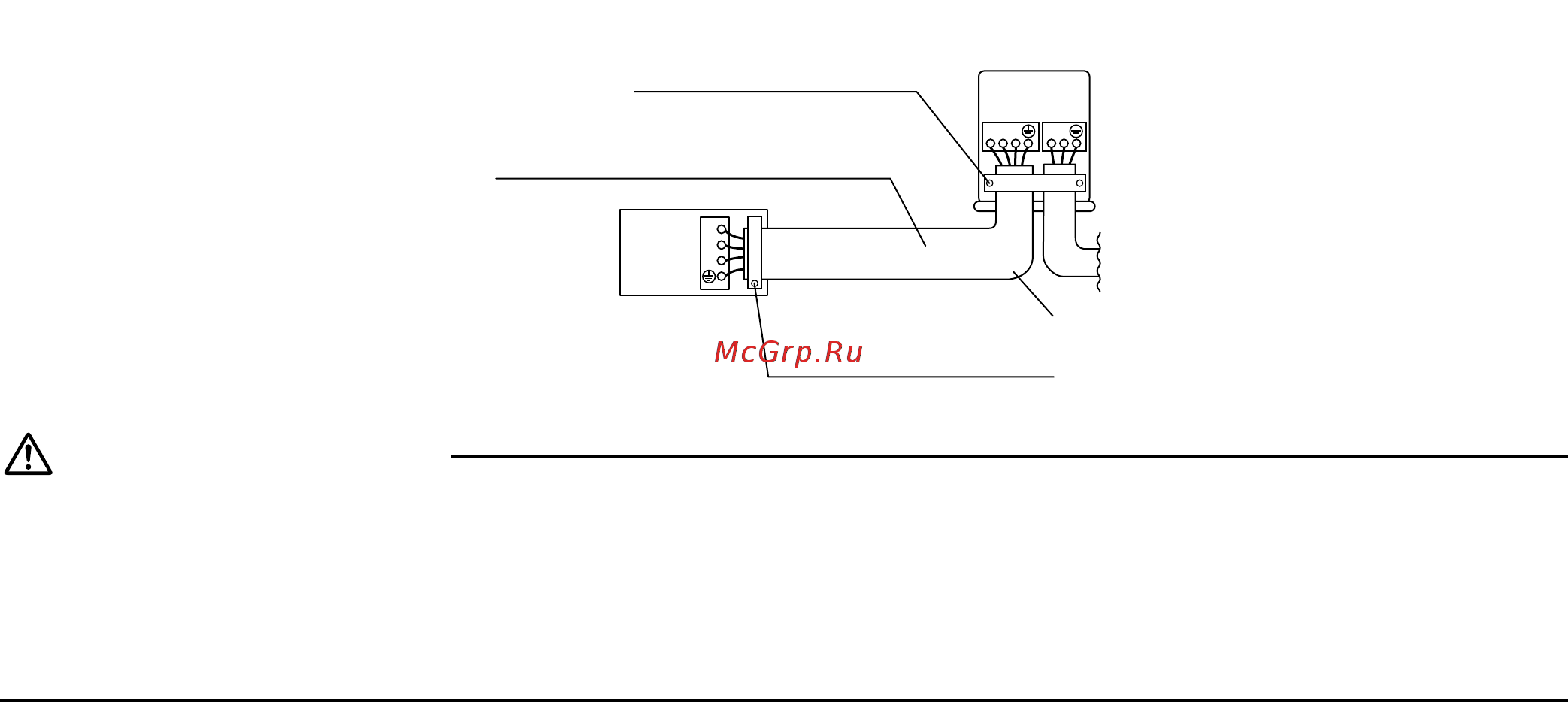

123 LN

Если длина провода превышает 10м,

используйте провода диаметром 2,0мм.

H05RN

Надежно прикрепите

провода к винтовой клемме.

Наружный

блок

Внутренний

блок

Надежно прикрепите

провода к винтовой клемме.

ПРЕДУПРЕЖДЕНИЕ

• Не используйте разветвленную проводку, многожильные провода, удлинительные шнуры или радиальные соедине-

ния, поскольку они могут привести к перегреву, поражению электрическим током или пожару.

• Не используйте электрические детали, приобретенные в местной торговой сети. (Не разветвляйте провод, подаю-

щий питание для дренажного насоса например, от клеммной коробки, на другие устройства.) Это может прив

ести к

удару электрическим током или пожару.

• Не подключайте провод питания к внутреннему блоку. Это может привести к удару электрическим током или пожару.
