Daikin FVXG25K2V1B [8/26] Указания по монтажу

6 Pyccкий

Указания по монтажу

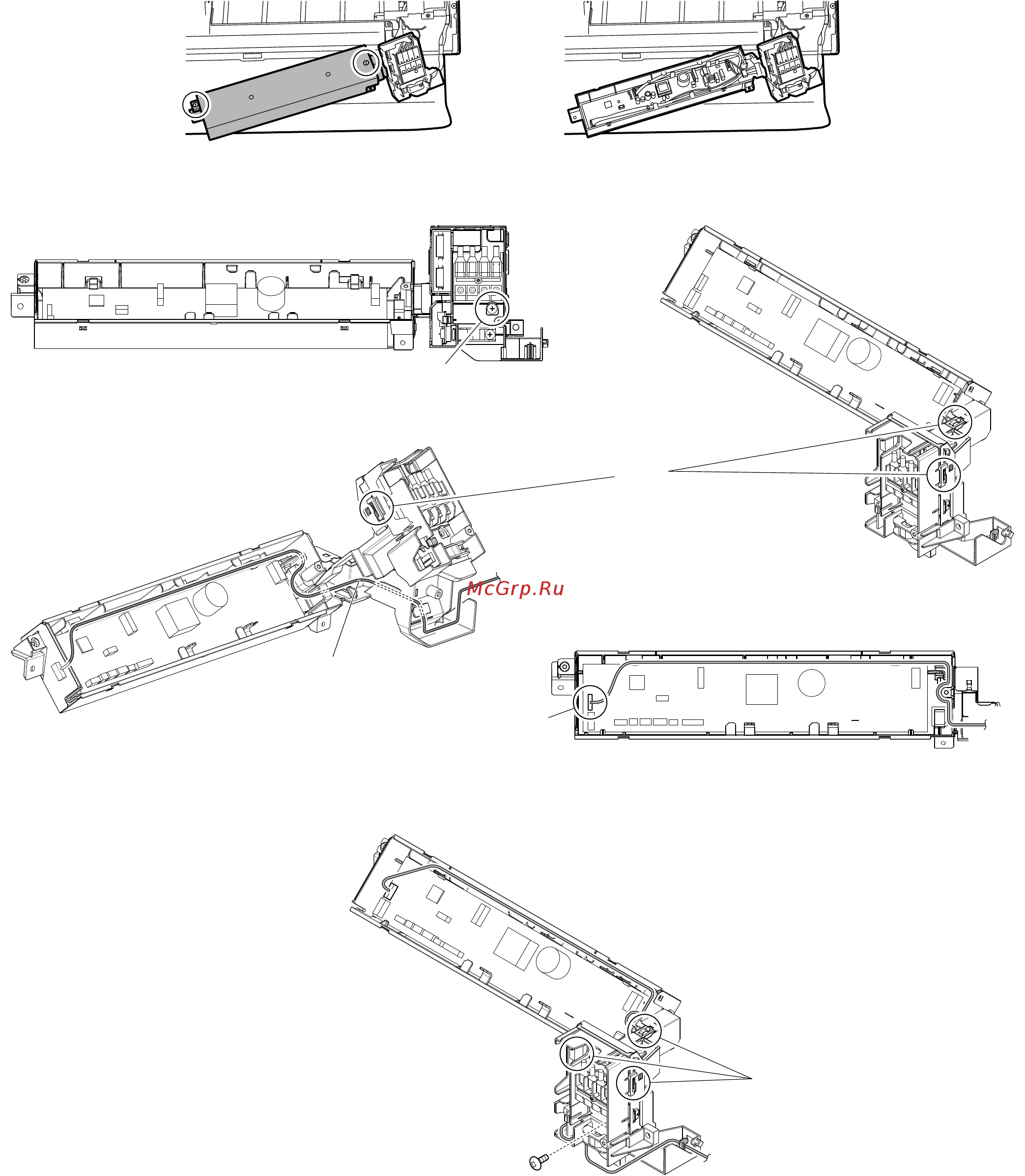

5. При подключении к системе ручного управления

1) Выньте клеммную коробку и блок электропроводки, затем откройте крышку блока электропроводки.

2) Снимите 2 винта и откройте крышку блока электропроводки.

3) Присоедините соединительный шнур к разъему S21 и протяните жгут через участок с канавкой, показанный на

рисунке.

Выступ

3)-1. Снимите

крепежный винт.

3)-2. Снимите выступы (3 точки) и

выньте клеммную коробку.

3)-3. Подсоедините соединительный

шнур к разъему S21 и протяните

его, как показано на рисунке.

Будьте осторожны, чтобы не

зажать соединительный шнур.

S21

Вид сверху

4) Протяните жгут, как показано на рисунке, и закрутите крепежный винт на место.

Прикрепите выступы (3 точки) и

установите клеммную коробку

в первоначальное положение.

При этом будьте осторожны,

чтобы не зажать шнуры.

Выступ

Винт

5) Установите на место крышку узла электропроводки.
