10 Pyccкий
Монтаж внутреннего блока

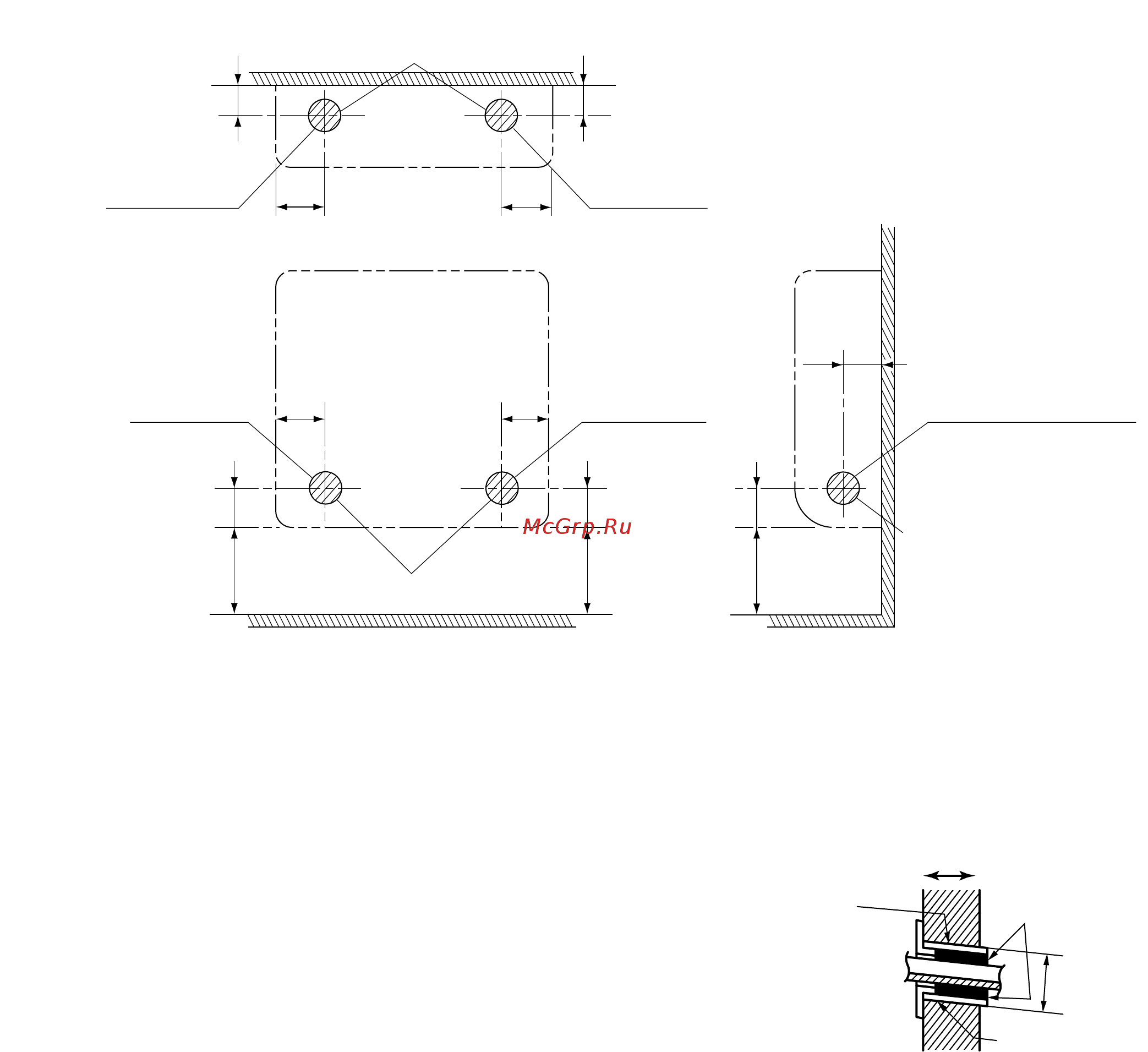

2. Трубопровод хладагента
• Сделайте отверстие в трубопроводе с хладагентом в соответствии с параметрами, которые показаны на рисунке.
• Месторасположение отверстия зависит от того, какая из сторон трубопровода выводится наружу.
• Оставьте свободное пространство вокруг трубы, чтобы легко осуществить ее соединение с внутренним блоком.
• Обеспечьте необходимую длину трубопровода с хладагентом от расчетной точки, как показано на рисунк
е.
45
45
70-120
70-120
105 105
F80
F80
70-120 45
45
F80
45
45
105 105
(блок: мм)
Нижний левый
трубопровод
Нижний правый
трубопровод
Стена
Эадний левый
трубопровод
Эадний правый
трубопровод
ПолПол
Левый/правый трубопровод
Стена
3. Монтаж замоноличенной в стену трубы
• Для стен, содержащих металлический каркас или металлическую
панель, необходимо использовать замоноличенную в стену трубу и
закрывать сквозное отверстие в стене крышкой для предотвраще-
ния возможного нагрева, поражения электрическим током или
возникновения пожара.
• Возникающие около трубы зазоры необходимо заделывать уплот-
нительным материалом для предотвращения утечки воды.
1) Высверлите в стене сквозное отверстие диаме
тром 80мм с
наклоном вниз наружу.
2) Введите в отверстие встраиваемую в стену трубу.
3) Закройте проделанное в стене отверстие для трубы крышкой.
4) После прокладки трубопровода хладагента, проводки и мон-
тажа дренажного трубопровода заделайте зазоры вблизи труб
герметиком.
Изнутри Снаружи
Уплотнение
Замоноличенная в
стену труба
(приобретаются по
месту)
Крышка для
отверстия в стене
(приобретаются по
месту)
Замоноличенная
в стену труба
(приобретаются
по месту)
F80
