18 Pyccкий
Работа с трубопроводом хладагента
4. Очистка воздуха
• Для выполнения очистки воздуха, пожалуйста, обратитесь к руководству по монтажу наружного блока.
5. Проверка утечки газа
• После подсоединения трубопровода с хладагентом проверьте очистку воздуха и
утечку газа.
• Проверьте утечку газа в участке, подсоединенном к теплоизлучающей панели,
которая была установлена во время поставки кондиционера.

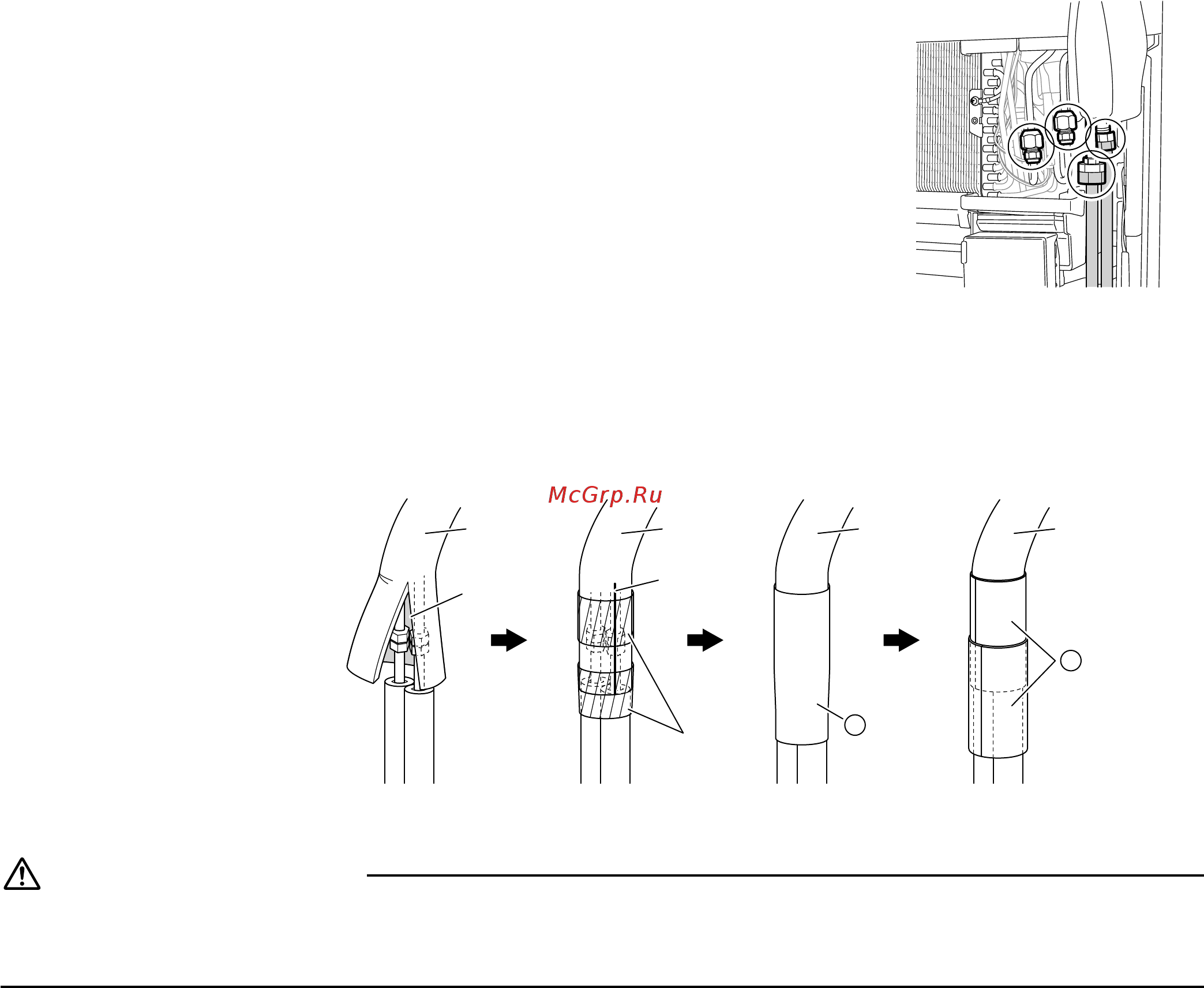

6. Завершение работы над участком подсоединения трубопровода с
хладагентом
• В случае отсутствия утечки газа завершите работу над участком подсоединения трубопровода с хладагентом.
Трубопровод
для хладагента
Трубопровод
для хладагента
Трубопровод
для хладагента
2)1) 4)
Разрез
Разрез
Полоска
Изоляционный
лист (1)
D
Трубопровод
для хладагента
3)
Изоляционный
лист (2)
H
ПРЕДОСТЕРЕЖЕНИЕ
• Надежно изолируйте стыковое соединение труб.
Недостаточная изоляция может привести к утечке воды.
• Продвиньте трубу вовнутрь так, чтобы она не оказывала чрезмерного усилия на переднюю решетку.
