Pyccкий 13
Монтаж внутреннего блока

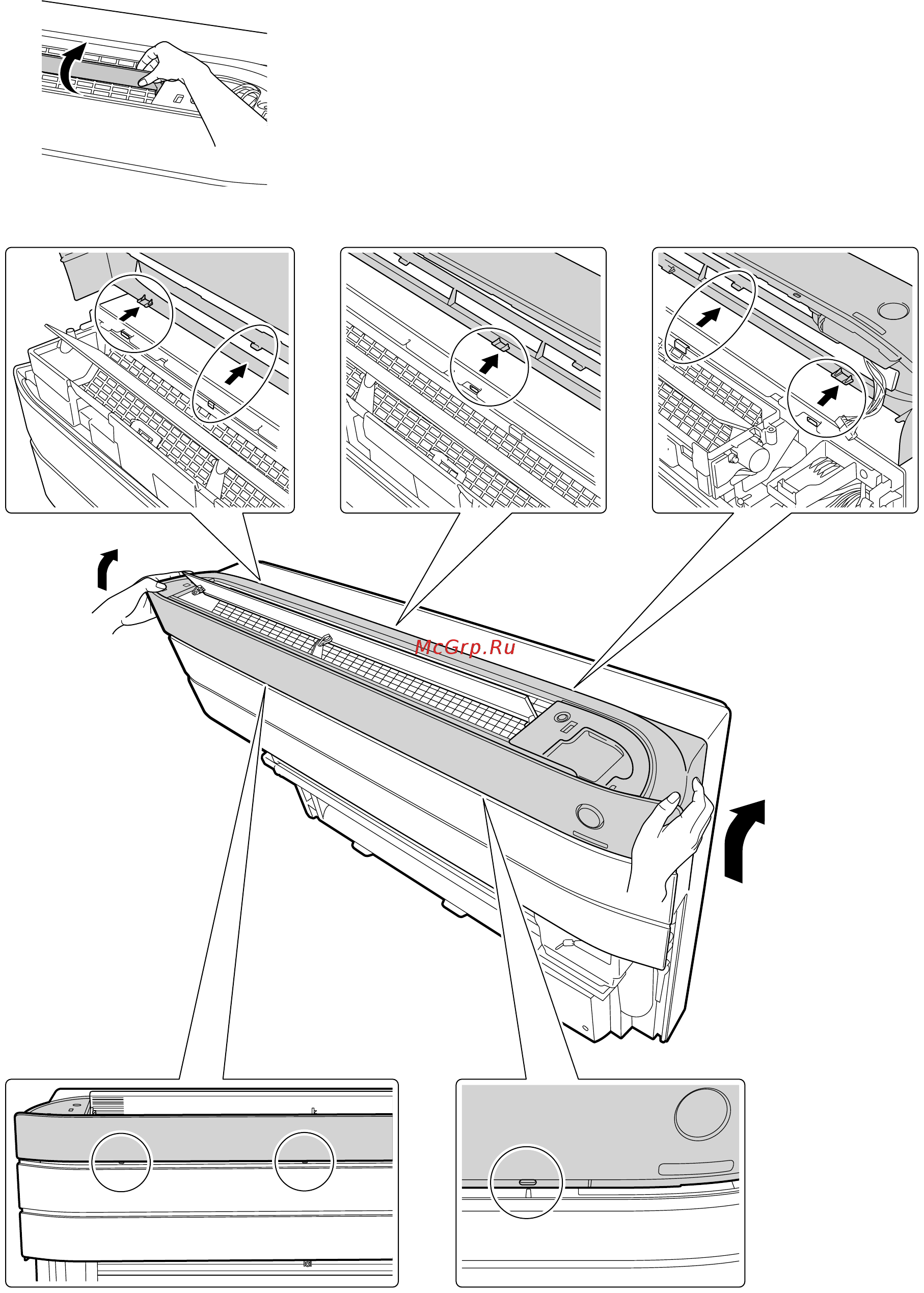

5) Откройте створку.
6) Снимите крышку воздуховыпускного отверстия.
6)-1. Снимите крышку
воздуховыпускного
отверстия, подняв
3 выступа на верхней
теплоизлучающей
панели.
6)-2. Снимите крышку
воздуховыпускного
отверстия, потянув
5 выступов в крышке
воздуховыпускного
отверстия.
