ECONCEPT 50A

2.6 Дымоход

Подключение к концентрическим трубам

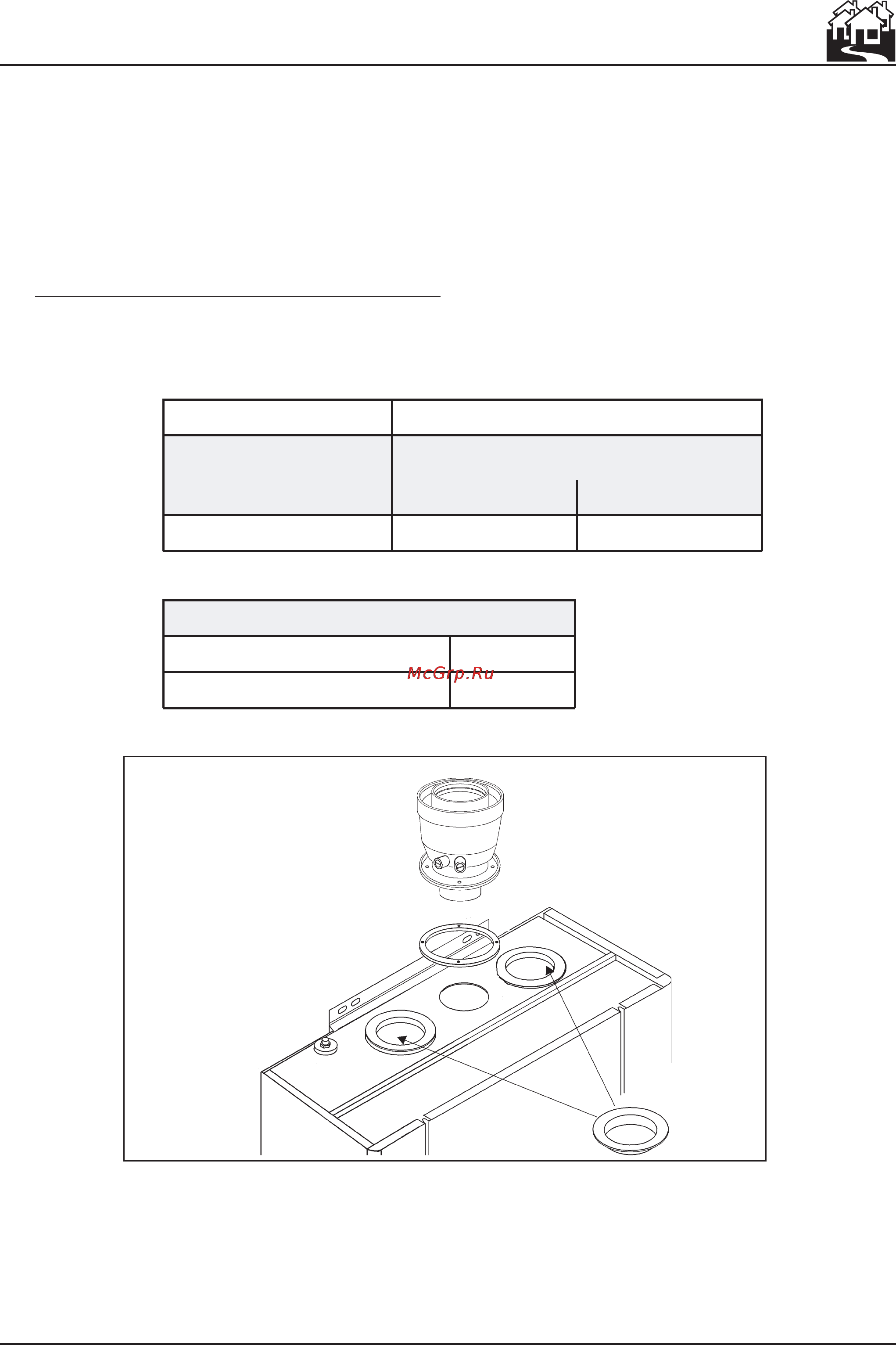

Рис. 9

Максимально допустимая длина трубы

Econcept 50 A

Уменьшение для концентрических поворотов

90 концентрический поворот

45 концентрический поворот

0,5 м

0,25 м

¯125/80 мм концентрическая

4 м

Вертикальная

4 м

Горизонтальная*

Econcept это котел типа-F с принудительной тягой, подвод воздуха и выброс дымовых газов долж-

ны быть подключены к одной заборно-выхлопной системе. Используя таблицы и описанные

методы расчета, перед монтажом проверьте, что длина дымохода не превышает максимально

допустимой длины.

Общая линейная длина концентрических труб не должна превышать максимальной длины указан-

ной в первой таблице. Вторая таблица показывает уменьшение при использовании поворотов, не

включая начальный участок.

Убедитесь, что горизонтальный концентрический трубопровод имеет уклон по отношению к котлу, по

крайней мере, 3 мм/м. Этот необходимо, чтобы обеспечить стекание конденсата, образующегося в

дымоходе, обратно в котел и избежать его вытекания из дымохода. Концентрический трубопровод

должен быть хорошо герметизирован и кроме того место соединения трубы со стеной должно быть

тоже хорошо герметизировано. Расстояние от внешнего трубопровода до стены должно быть между

10 и 60 мм.
