ECONCPT 50A
28
4. ТЕХНИЧЕСКИЕ ДЕННЫЕ И ХАРАКТЕРИСТИКИ

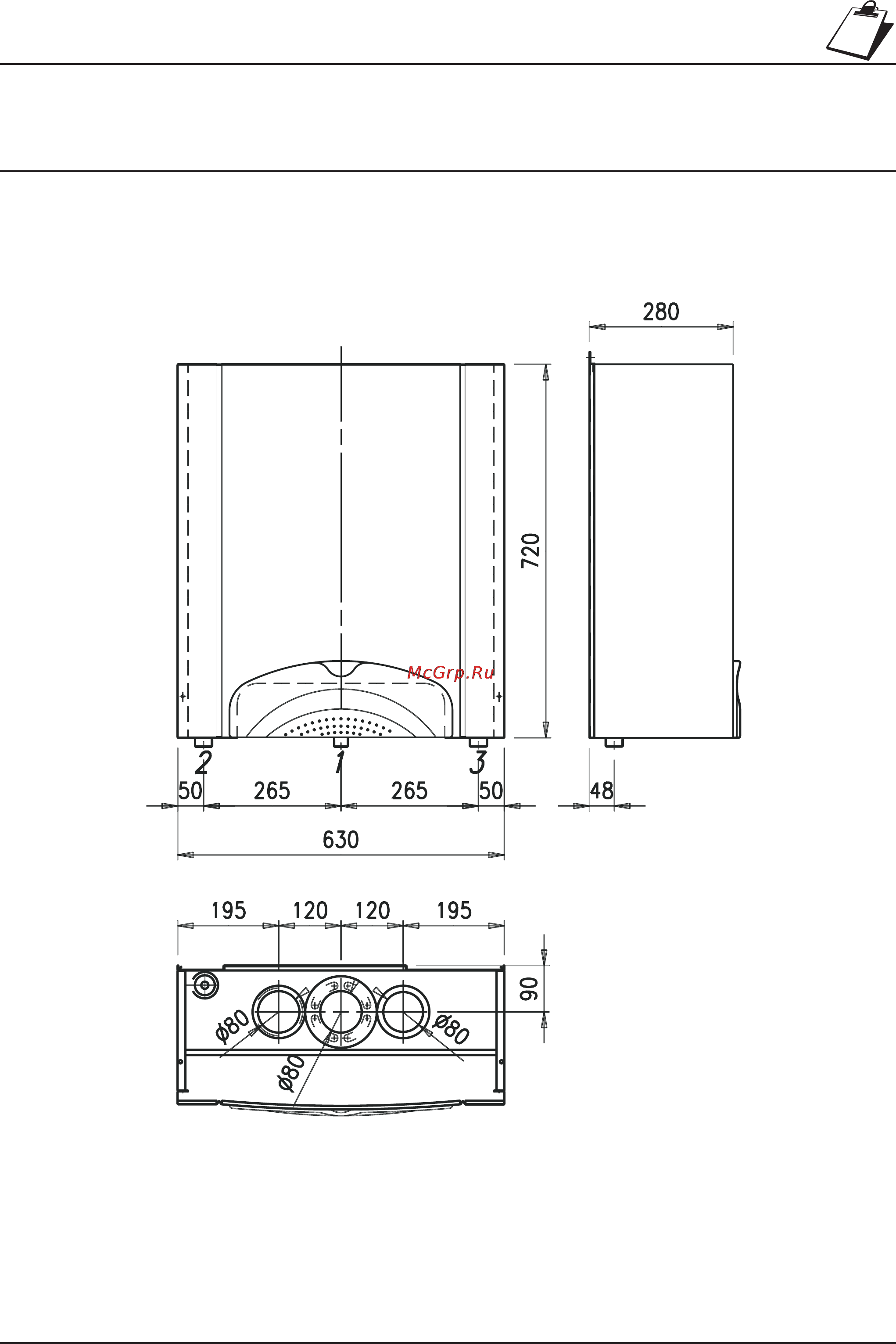

4.1 Размеры и подключения
Легенда
1 Подвод газа
2 Подача в систему отопления
3 Обратка из системы отопления
Рис. 17
