ECONCEPT 50A
17
Рис. 11
Поз.
1
2
3
N частей
12
12
1
Вертикальный воздуховод
Выхлопной патрубок
Описание
Эквивалент
потерь
19,2 м
12,0 м
12,0 м
43,2 мВсего
12 м
12
3

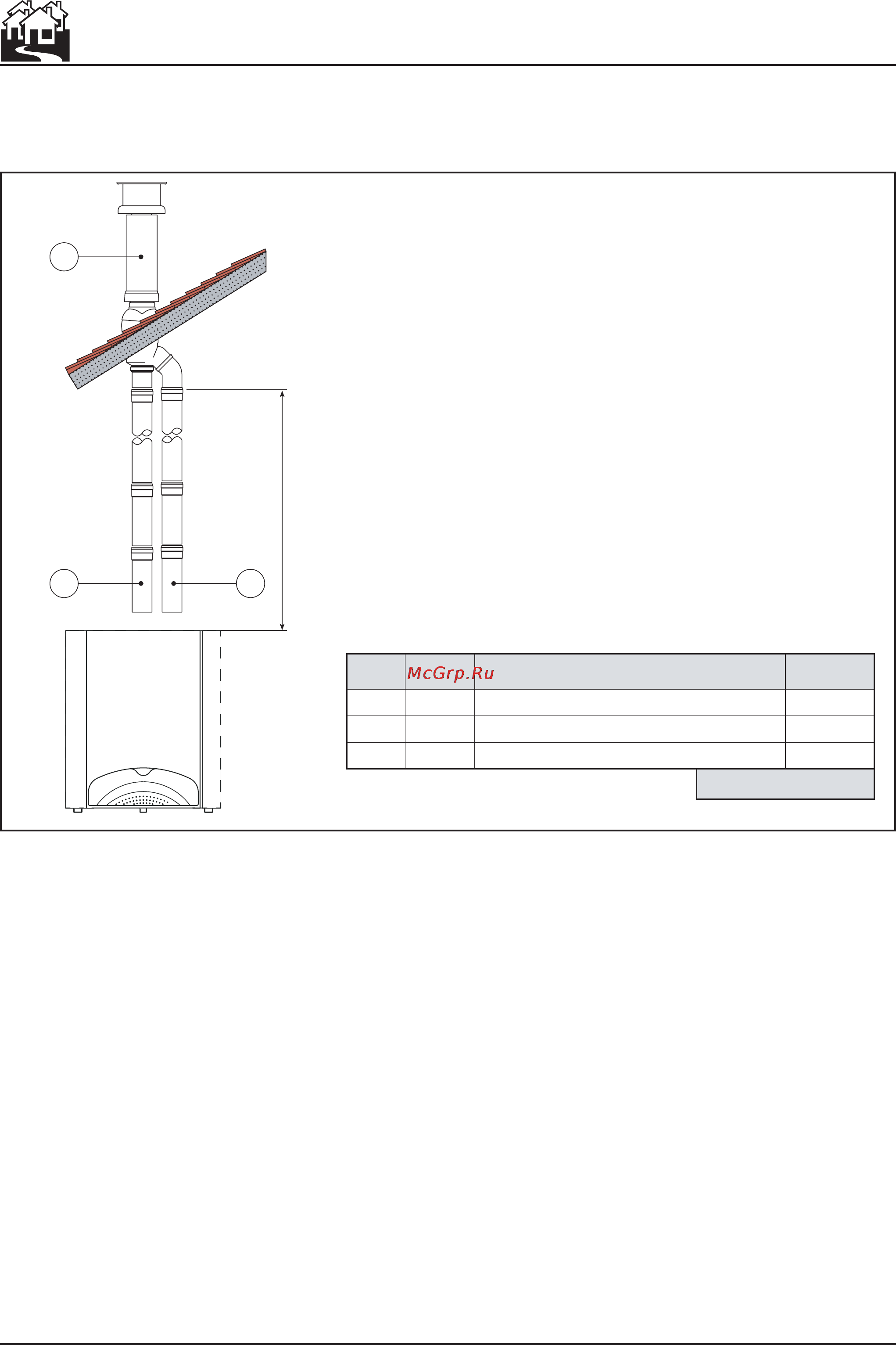

Пример расчета двухтрубного дымоход с максимальной длиной: 45 метров
Газоход и воздуховод должны иметь уклон к котлу как минимум 3%.
