ECONCEPT 50A
19

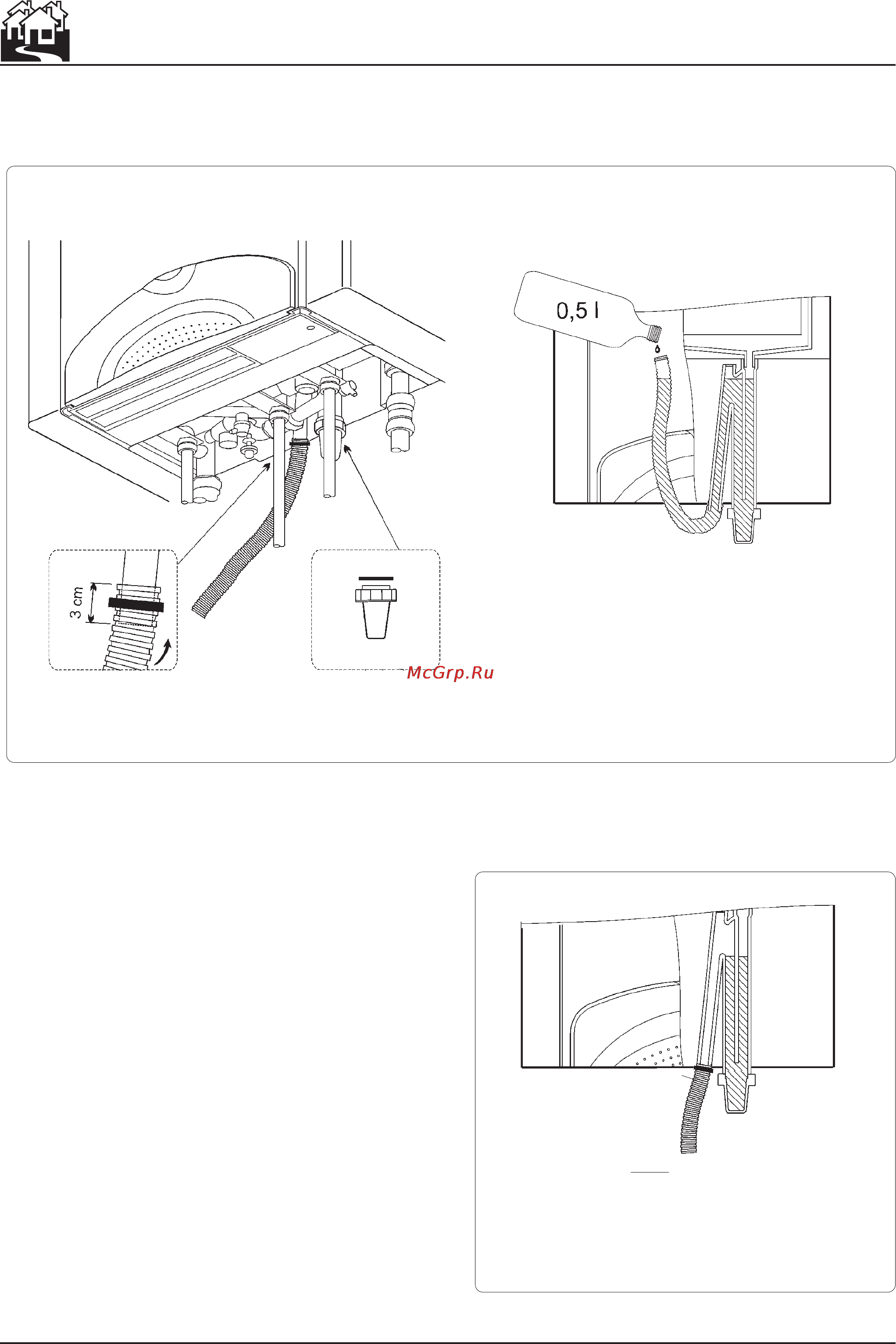

2.7 Подключение системы отвода конденсата
Рис. 13
Рис. 14
Подключение к внешней канализыционной
системе.или дренажному колодцу.
Исползуйте пластиковые трубы,
не используйте медные
Котел оборудован внутренним водяным затвором
для отвода конденсата. Подсоедините смотровой
глазок "А" и эластичную трубу "B". Залейте в сифон
0,5 л воды и подсоедините эластичную трубу к
дренажной.
