ATLAS D 30 K 100
6
IT
cod. 3540S361 - 08/2009 (Rev. 00)

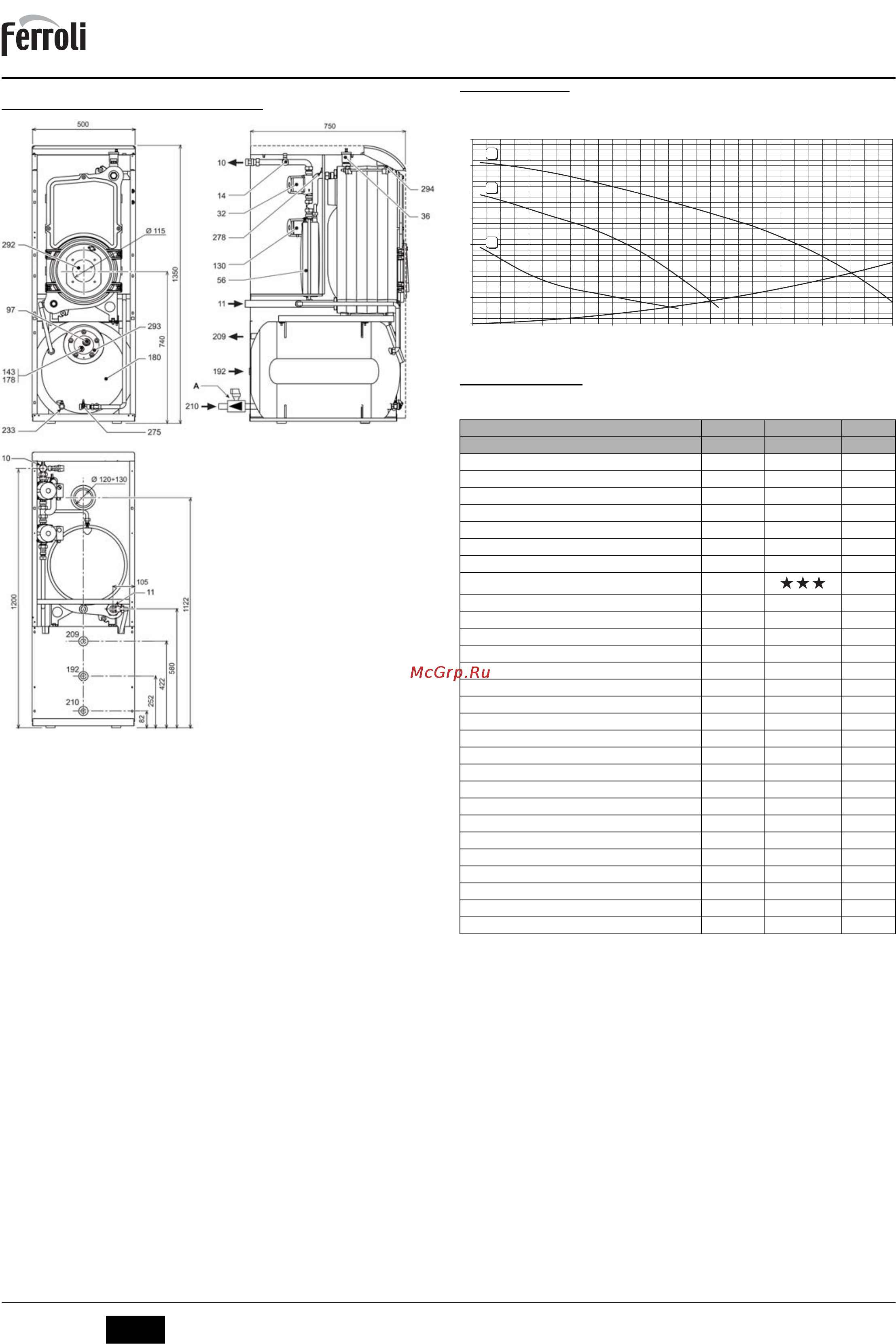

5. CARATTERISTICHE E DATI TECNICI
5.1 Dimensioni, attacchi e componenti principali
fig. 18 - Dimensionale, attacchi e componenti principali
A Valvola di sicurezza e antiritorno
10 Mandata impianto 3/4”
11 Ritorno impianto 1”
14 Valvola di sicurezza riscaldamento
32 Circolatore riscaldamento
36 Sfiato aria automatico
56 Vaso espansione
97 Anodo di magnesio
130 Circolatore bollitore
143 Termostato regolazione Bollitore
178 Bulbo termometro bollitore
180 Bollitore
192 Ricircolo
209 Mandata bollitore 3/4”
210 Ritorno bollitore 3/4”
233 Rubinetto scarico bollitore
275 Rubinetto di scarico impianto di riscaldamento
278 Sensore doppio (Sicurezza + riscaldamento)
292 Foro attacco bruciatore
293 Flangia di ispezione bollitore
294 Sensore di pressione impianto riscaldamento
5.2 Perdita di carico
Perdita di carico/Prevalenza circolatori
fig. 19 - Perdite di carico
5.3 Tabella dati tecnici
Dato Unità Valore
Modello D 30 K 100
Numero elementi n° 3
Portata termica max kW 32.2 (Q)
Portata termica min kW 16.9 (Q)
Potenza termica max riscaldamento kW 30 (P)
Potenza termica min riscaldamento kW 16 (P)
Rendimento Pmax (80-60°C) % 93.0
Rendimento 30% % 94.6
Classe efficienza direttiva 92/42 EEC
Pressione max esercizio riscaldamento bar 6 (PMS)
Pressione min esercizio riscaldamento bar 0.8
Temperatura max riscaldamento °C 95 tmax
Contenuto acqua riscaldamento l. 21
Capacità vaso di espansione riscaldamento l. 10
Pressione precarica vaso di espansione riscaldamento bar 1
Pressione max di esercizio sanitario bar 9 (PMW)
Pressione min di esercizio sanitario bar 0.1
Contenuto acqua sanitario l. 100
Capacità vaso di espansione sanitario l. 4
Portata sanitaria Dt 30°C l/10 min 220
Portata sanitaria Dt 30°C l/h 800
Grado protezione IP X0D
Tensione di alimentazione V/Hz 230/50
Potenza elettrica assorbita W 90
Potenza elettrica assorbita sanitario W 80
Peso a vuoto Kg 210
Lunghezza camera di combustione mm 350
Diametro camera di combustione mm 300
Perdita di carico lato fumi mbar 0.59
0
1
2
3
4
5
6
7
0 0.5 1 1.5 2
Q [m
3
/h]
H [m H
2
O]
3
1
2
2.5 3
