ATLAS D 30 K 100
7
IT
cod. 3540S361 - 08/2009 (Rev. 00)

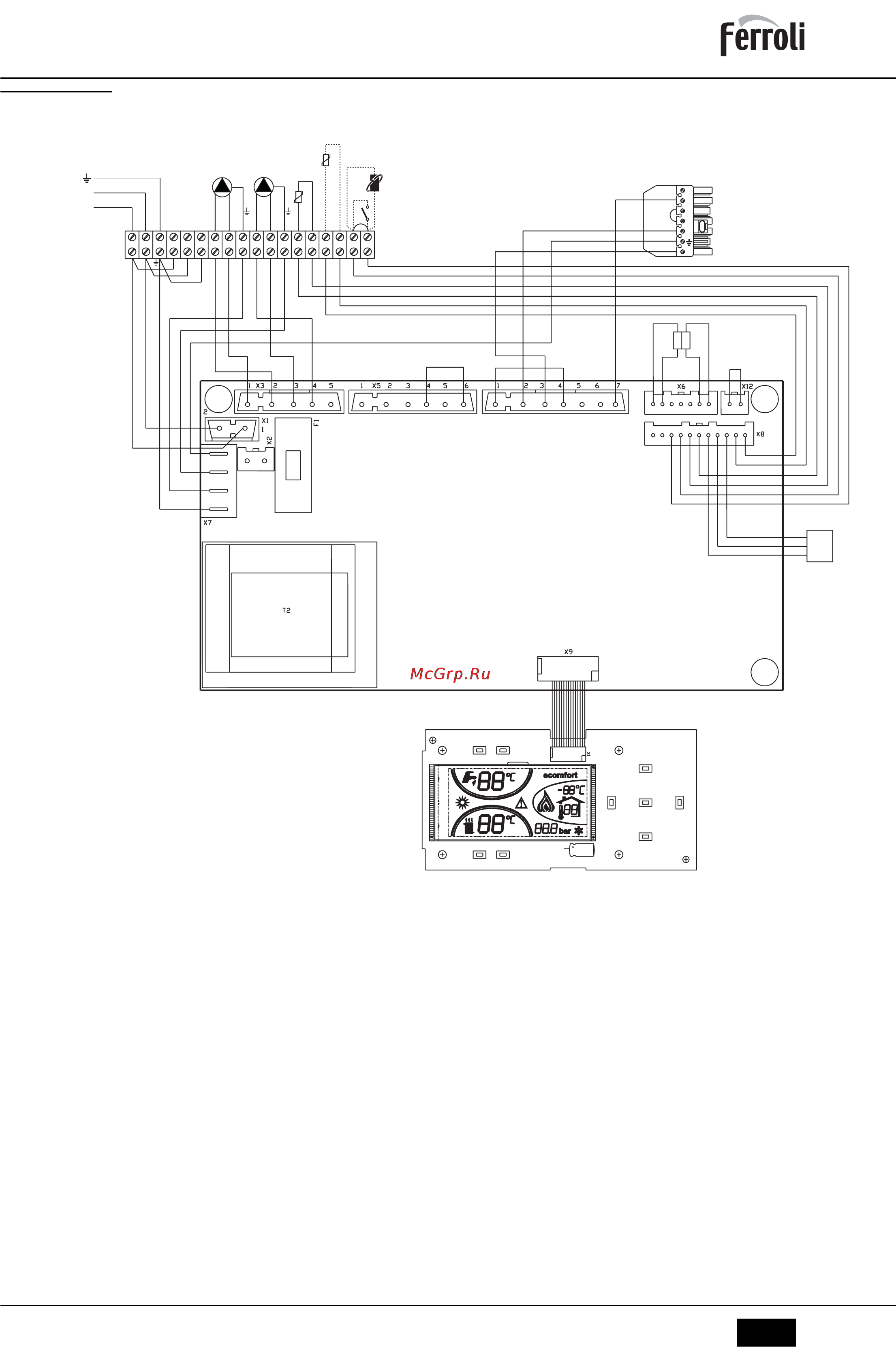

5.4 Schema elettrico
fig. 20 - Schema elettrico
32 Circolatore riscaldamento
42 Sonda temperatura sanitario
72 Termoststo ambiente
130 Circolatore bollitore
138 Sonda esterna
139 Unità ambiente
211 Connettore bruciatore
246 Trasduttore di pressione
278 Sensore doppio (Sicurezza + riscaldamento)
DBM06
T° T°
278
OUT
+5V
GND
246
L
N
456789101112131415161718
DSP05
L
N
230V
50Hz
42
32
138
139
72
L1
N
T1
T2
S3
B4
130
211
