ATLAS D Ki 100 UNIT
135RU
cod. 3540I690 - 02/2008 (Rev. 00)
3. Эксплуатация и техническое обслуживание
Все нижеописанные операции по регулировке, переоборудованию, вводу в эксплуатацию и техобслуживанию подлежат
выполнению исключительно силами специалистов с высокой квалификацией (удовлетворяющими профессиональным
техническим требованиям, предусмотренным действующим законодательством ), таких как сотрудники обслуживающего Вашу
территорию сервисного центра.
FERROLI снимает с себя всякую ответственность за вред, причиненный людям и/или имуществу в результате
несанкционированного изменения конструкции агрегата нек
валифицированным и неуполномоченным персоналом.
3.1 Регулировки
Включение режима TEST
Одновременно нажмите и клавиши (поз. 3 и 4 - рис.1) и удерживайте их в течение 5 секунд для активации режима
TEST. Котел включается , независимо от необходимости производства воды для отопления или ГВС.
При этом символы системы отопления (поз. 24 - рис.1) и ГВС (поз. 12 - рис.1) начинают мигать.

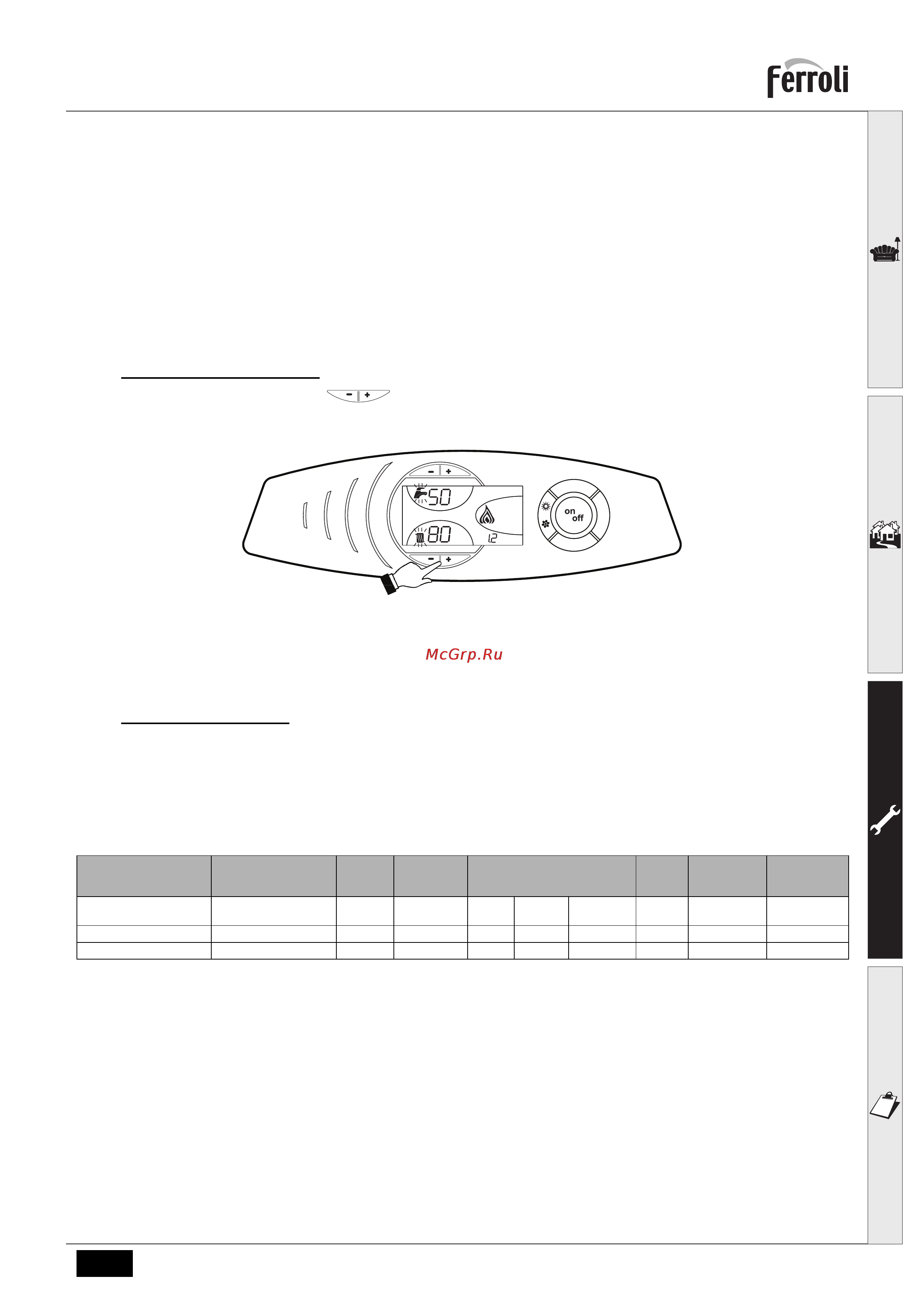

рис. 23 - Работа в режиме TEST
Для выключения режима TEST повторите процедуру включения.
В любом сл
учае режим TEST автоматически отключится через 15 минут.
Регулировка горелки
Предварительная регулировка горелки производится на заводе-изготовителе в соответствии с таблица 2. Мощность горелки
может быть изменена путем регулировки давления нагнетания насоса, сопла, регулировки головки и регулировки подачи
воздуха, как указано в следующих параграфах. В любом случае, мощность горелки, после регулировки, должан находиться
в пределах номинальных рабочих параметров агрегата. Выполнив желаемые регулировки, проверьте с по
мощью
анализатора дымовых газов , чтобы содержание CO
2
% в них составляло от 11% до 12%.
Таблица.2 - Регулирование горелки
Модель
котла
Производительность
производительность
Модель
Горелка
Производит
ельность
Горелка
Сопло
Мин
насоса
Регулировка
головки
Регулировка
воздуха
кВт кг/ч
США
Гал/ч
Угол
распыла
Мигающий бар L Метка
ATLAS D 30 K 100 UNIT 34.8 SUN 2.93 0.75 60° 35601330 10 22 10
ATLAS D 42 K 100 UNIT 38.7 SUN 3.25 0.85 60° 35601340 11 22 11
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
