ATLAS D Ki 100 UNIT

136 RU

cod. 3540I690 - 02/2008 (Rev. 00)

Таблица производительности сопел по жидкому топливу

В таблица 3 показан расход жидкого топлива (в кг/ч) при разных значениях давления насоса и сопел.

ПРИМЕЧАНИЕ. - Приведенные ниже значения носят ориентировочный характер ; на самом деле расход топливая на соплах

может колебаться в пределах ± 5%. В горелках с подогревателем расход топливая уменьшается приблизительно на 10%.

Таблица.3

Регулировка давления насоса

Давление насоса регулируется на заводе так , чтобы обеспечить оптимальные условия работы агрегата; как правило, эта

регулировка не требует изменения. Одако, если для особых целей приходится выбрать другое значение давления ,

необходимо установить манометр, включить горелку, а затем выполнить регулировку с помощью винта "6", указанного на

рис.24. В любом случае рекомендуется не выходить за п

ределы 10 - 14 бар.

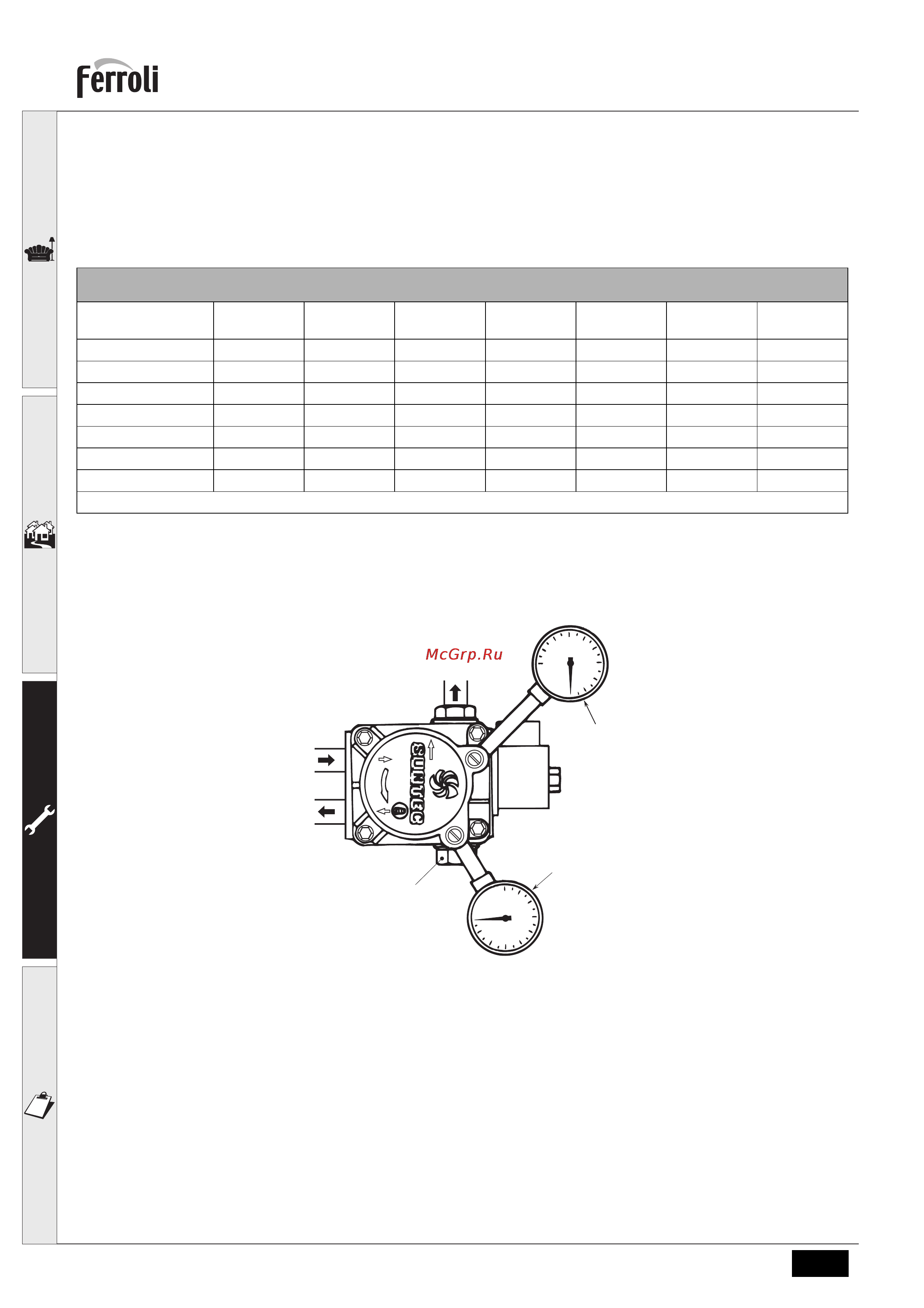

рис. 24 - Насос

1 - Вход (всасывание)

2 - Обратная линия с установочной шпилькой внутреннего байпаса

3 - Выход сопла

4 - Точка подключения манометра

5 - Точка подключения вакуумметра

6 - Регулировочный винт

Давление насоса кг/см

СОПЛО

Галлонов/ч

8 9 10 11 12 13 14

0.40 1.36 1.44 1.52 1.59 1.67 1.73 1.80

0.50 1.70 1.80 1.90 1.99 2.08 2.17 2.25

0.60 2.04 2.16 2.28 2.39 2.50 2.60 2.70

0.65 2.21 2.34 2.47 2.59 2.71 2.82 2.92

0.75 2.55 2.70 2.85 2.99 3.12 3.25 3.37

0.85 2.89 3.06 3.23 3.39 3.54 3.68 3.82

1.00 3.40 3.61 3.80

Расход на выходе сопла в кг/ч
