ATLAS D Ki 100 UNIT
124 RU
cod. 3540I690 - 02/2008 (Rev. 00)
1. Инструкции по эксплуатации
1.1 Предисловие
Уважаемый покупатель,
Благодарим Вас за то, что Вы выбрали котел FERROLI, имеющий самую современную конструкцию, выполненный по
передовым технологиям и отличающийся высокой надежностью и качеством изготовления. Просим Вас внимательно
прочитать настоящее руководство, т.к. в нем содержатся важные указания по безопасности установки , эксплуатации и
технического обслуживания агрегата.
ATLAS D Ki 100 UNIT Данный котел представляет собой высокоэффективный теп
ловой генератор для отопления и ГВС ,
оснащенный жидкотопливной горелкой с принудительной подачей воздуха. Корпус котла собран из чугунных элементов,
соединенных между собой двухконусными кольцами и стяжными болтами из стали. Данные элементы установлены над
бойлером быстрого накопления из нержавеющей стали марки AISI316L, используемого для приготовления воды для ГВС.
Бойлер защищен от коррозии магниевым анодо
м. Контроль и управление котлом обеспечивает микропроцессор с
цифровым интерфейсом, предоставляющим передовые функции регулирования температуры.
1.2 Панель управления

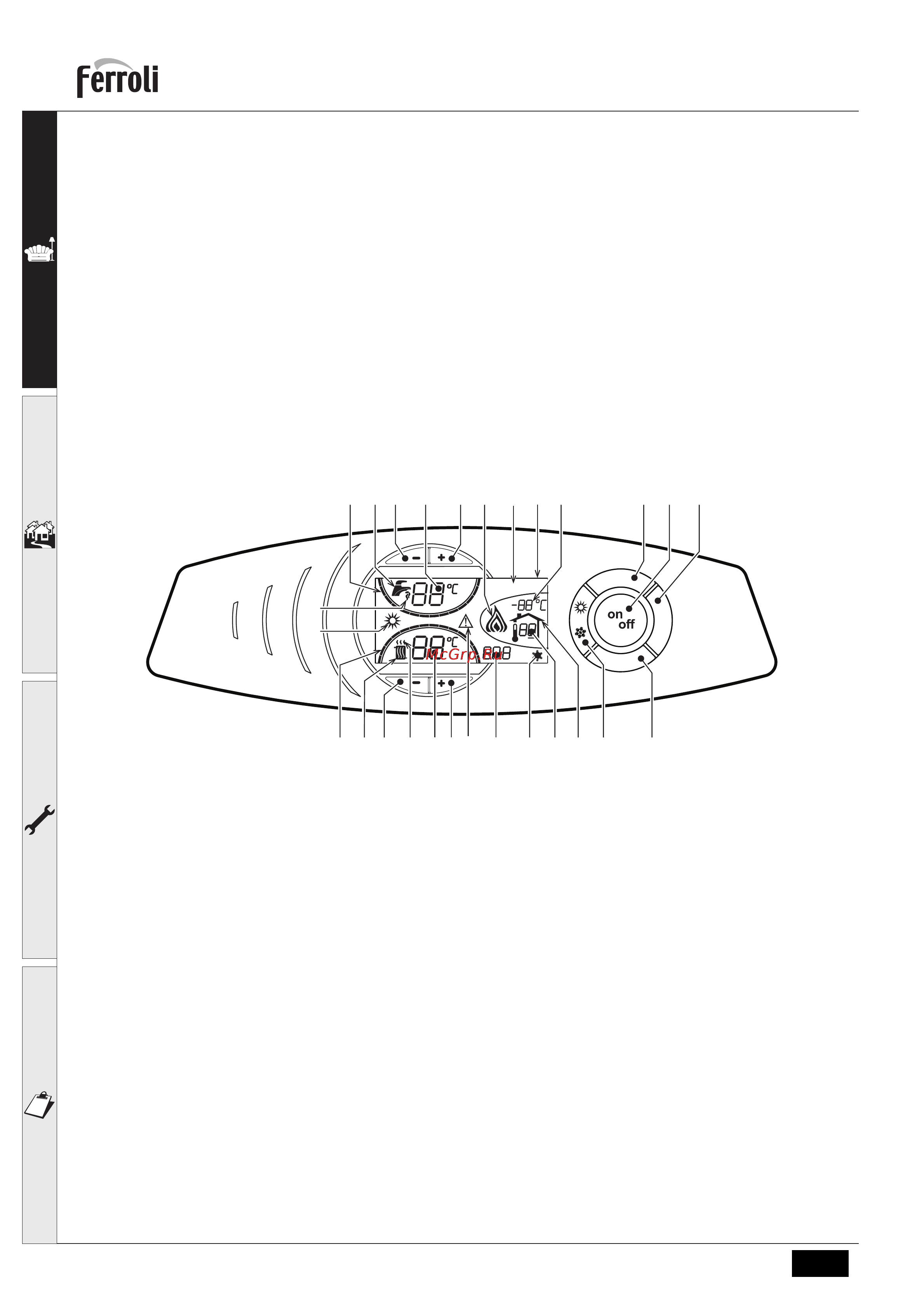

рис.1 - Панель управления
Обозначения
1 = Клавиша уменьшения задаваемой температуры в
системе ГВС
2 = Клавиша увеличения задаваемой температуры в
системе ГВС
3 = Клавиша уменьшения задаваемой температуры в
системе отопления
4 = Клавиша увеличения задаваемой температуры в
системе отопления
5 = Дисплей
6 = Клавиша выбора режима Лето/Зима
7 = Клавиша выбора режима Economy/Comfort
8 = Клавиша Сброс
9 = Клавиша включения/выключения
10 = Клавиша меню "Плавающая температура"
11 = Индикатор достижения заданной температуры
воды ГВС
12 = Си
мвол ГВС
13 = Символ работы агрегата в режиме ГВС
14 = Задание / Температура воды в контуре горячего
водоснабжения
15 = Индикация работы агрегата в режиме Eco (Eco-
nomy) или Comfort
16 = Индикация внешней температуры (при наличии
опционного внешнего датчика)
17 = Появляется при подключении внешнего датчика
или устройства ДУ с таймером (опции)
18 = Температура воздуха в помещении (при наличии
опционного устройства ДУ с таймером)
19 = Си
мвол "Пламя"
20 = Символ работы системы защиты от замерзания
21 = Индикация давления в контуре отопления
22 = Индикация неисправности
23 = Задание / температура в подающем контуре
системы отопления
24 = Символ отопления
25 = Индикация работы агрегата в режиме отопления
26 = Индикация достижения заданной температуры в
системе отопления
27 = Индикация "Летний режим"
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
ecomfort
bar
5791021
8643
12 1411
13
15 16
17182021222325
2426
27
19
