ATLAS D Ki 100 UNIT
142 RU
cod. 3540I690 - 02/2008 (Rev. 00)
4. Характеристики и технические данные

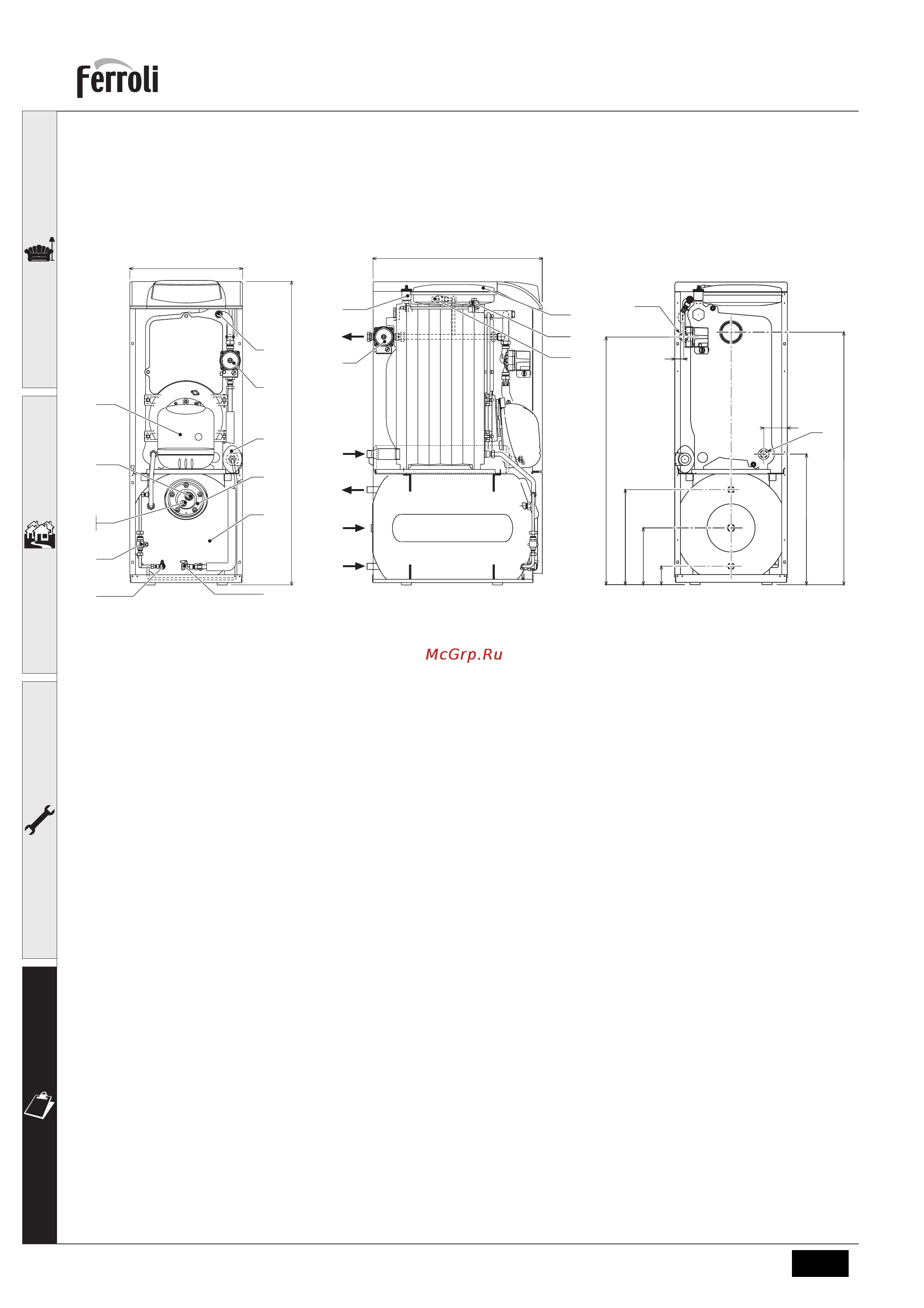

4.1 Размеры, присоединения и основные элементы котла
рис.31
10 Выходной штуцер контура системы отопления
11 Обратный трубопровод системы отопления
14 Предохранительный клапан системы отопления
32 Циркуляционный насос системы отопления
34 Датчик температуры воды в системе отопления
36 Автоматический воздухоотводчик
40 Расширительный сосуд контура ГВС
56 Расширительный сосуд
74 Кран для заливки воды в систему
97 Магниевый анод
130 Циркуляционный насос бойлера
143 Термостат регулировки температуры воды в
бойлере
178 Баллон термометра бой
лера
180 Бойлер из нержавеющей стали марки AISI316L
192 Контур рециркуляции
209 Подающий трубопровод бойлера
210 Обратный трубопровод бойлера
233 Сливной кран бойлера
275 Сливной кран системы отопления
292 Отверстие для установки горелки
293 Фланец для крышки смотровго окна бойлера
294 Датчик давления воды в системе отопления
295 Горелка
1122
580
82
252
422
1100
105
40
750
500
1445
36
10
32
14
56
294
11
209
192
210
180
275
293
40
130
97
143
178
74
233
295
209
192
210
56
10
34
