ATLAS D Ki 100 UNIT
139RU
cod. 3540I690 - 02/2008 (Rev. 00)
A
При замыкании контура терморегулирования двигатель горелки начинает вращаться вместе с насосом: всасываемое
топливо полностью направляется в обратную линию. При этом включаются вентилятор горелки и трансформато розжига,
обеспечивая выполнение:
• предварительной продувки топки.
• прокачки участка системы подачи топлива.
• пpедварительного розжига с разрядом между электродами.
B
В конце прокачки открывается электромагнитныйклапан: топливо поступает в сопло и выходит из него втонкораспыленном
состоянии.
При контакте с разрядом между электродами образуется пламя.
Одновременно начинается считывание времени защитного отключения.

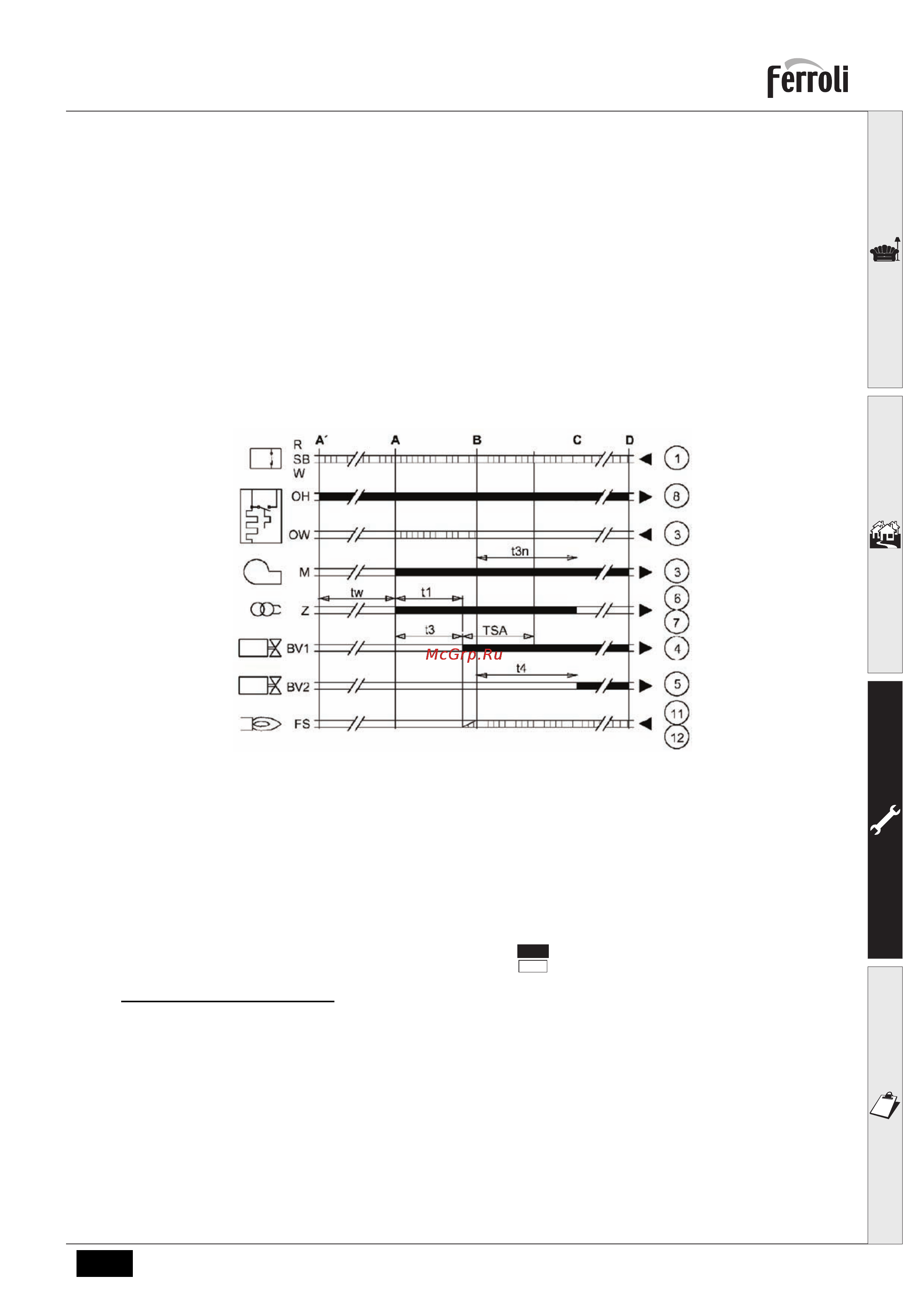

Цикл оборудования
рис. 29 - Цикл оборудования
BV... Электромагнитный клапан
OH Устройство предварительного подогрева
дизельного топлива
FS Фоторезистор
R-SB-WТермостаты/Прессостаты
M Двигатель горелки
OW Контакт разрешения
Z Трансформатор розжига
t1 Время предварительной продувки
t3 Время перед розжигом
t3n Время после розжига
t4 Интервал «BV1-BV2»
TSA Время защитного отключения
А’ Начало включения с подогревателем
A Начало включения без подогревателя
B Наличие пламени
C Нормальный режим работы
D Прекращение регулировки «R»
Выходные сигналы агрегата
Необходимые
сиг
налы на входе
Проверки во время работы
• Включите агрегат, как описано в sez. 1.3.
• Удостоверьтесь в герметичности камеры сгорания и водяной системы.
• Проверьте эффективность функционирования дымоходов (для притока воздуха и удаления продуктов сгорания) во
время работы котла.
• Удостоверьтесь в правильности циркуляции воды между котлом и системой.
• Проверьте зажигание горелки, осуществив различные испытания по включению и выключению котла с по
мощью
термостата температуры воздуха в помещении или устройства дистанционного управления.
• Проверьте герметичность дверцы камеры сгорания и дымовой камеры.
• Проверьте работает ли нормально горелка.
• Выполните анализ дымовых газов (при установившемся режиме котла) и убедитесь, что содержание CO
2
в них находится
в пределах от 11% до 12%.
• Проверьте правильность задания параметров и, при необходимости, отрегулируйте параметры (компенсационная
характеристика, мощность, , температура и т.д.) на нужную Вам величину.
