ATLAS D 30 F Ki UNIT
148 RU
cod. 3540L590 - 02/2008 (Rev. 00)

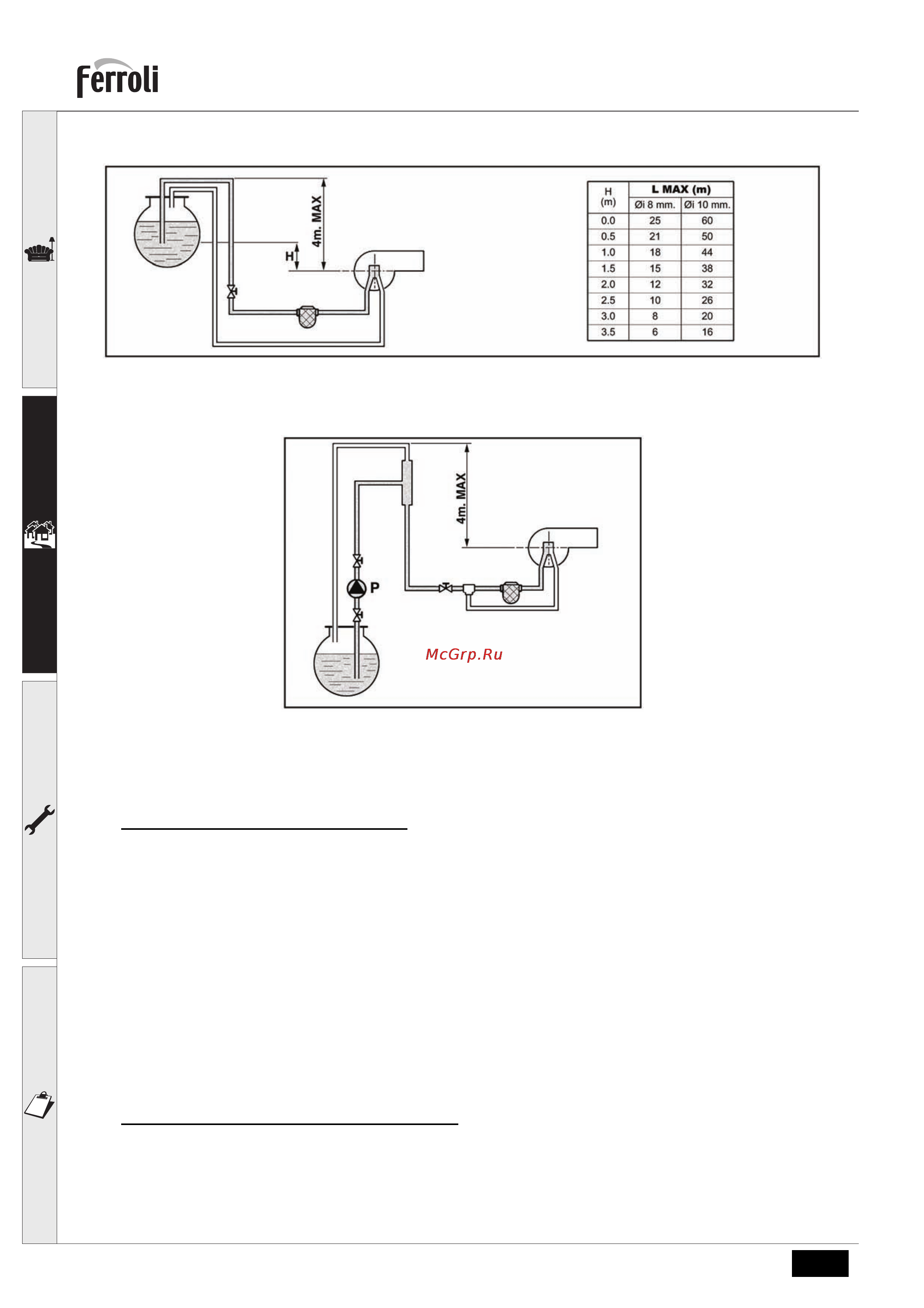

рис. 20 - Сифонная подача
рис. 21 - Кольцевая подача
2.5 Электрические соединения
Подключение к сети электропитания
B
Электрическая безопасность аппарата обеспечивается только при его правильном подключении к контуру
заземления, отвечающему требованиям действующих норм техники безопасности. Эффективность контура
заземления и его соответствие нормам должны быть проверены квалифицированным персоналом. Изготовитель
не несет никакой ответственности за ущерб, могущий быть причиненным отсутствием заземления агрегата.
Удостоверьтесь также, что система электропитания соответствует максимальной потребляемой мощности
агрегата, указанно
й на табличке номинальных данных.
Внутренние электрические соединения в котле уже выполнены, он снабжен также сетевым шнуром типа "Y" без вилки.
Подключение к сети должно быть постоянным, причем между местом подключения к сети и котлом следует установить
двухполюсный размыкатель с расстоянием между разомкнутыми контактами не менее 3 мм, а также предохранители макс.
номиналом 3A. При подключ
ении к сети важное значение имеет соблюдение полярности (фаза: коричневый провод /
нейтраль: синий провод / земля: желто-зеленый провод). При монтаже или замене сетевого шнура земляной провод должен
быть выполнен на 2 см длиннее остальных.
B
Сетевой шнур агрегата не подлежит замене самим пользователем. В случае повреждения сетевого шнура
выключите агрегат; обращайтесь для его замены исключительно к квалифицированным специалистам. В случае
замены сетевого шнура используйте исключительно кабель типа “HAR H05 VV-F” 3x0,75 мм2 с максимальным
внешним диаметром 8 мм.
Термостат комнатной температуры (опция)
B
ВНИМАНИЕ: ТЕРМОСТАТ КОМНАТНОЙ ТЕМПЕРАТУРЫ ДОЛЖЕН БЫТЬ УСТРОЙСТВОМ С КОНТАКТАМИ НЕ
ПОД НАПРЯЖЕНИЕМ. ПРИ ПОДАЧЕ НАПРЯЖЕНИЯ 230 В НА КЛЕММЫ ТЕРМОСТАТА КОМНАТНОЙ
ТЕМПЕРАТУРЫ ПОВЛЕЧЕТ ЗА СОБОЙ НЕПОДЛЕЖАЩЕЕ РЕМОНТУ ПОВРЕЖДЕНИЕ ЭЛЕКТРОННОЙ ПЛАТЫ.
