ATLAS D 30 F Ki UNIT
143RU
cod. 3540L590 - 02/2008 (Rev. 00)
Плавающая температура
При наличии датчика температуры наружного воздуха (опция) на дисплее панели управления (дет. 5 - рис.1) отображается
измеряемая этим датчиком температура. При этом система управления котлом работает в режиме “Плавающая
температура”. В этом режиме температура воды, подаваемой в систему отопления, регулируется в зависимости от
климатических условий внешней среды с тем, чтобы обеспечить максимальный комфорт и экономию эне
ргетических
ресурсов в течение всего года. Так, при повышении внешней температуры понижается температура подачи воды в систему
отопления, что производится по определенной "кривой компенсации”.
С переключением на режим "Плавающей температуры" показатель температуры, устанавливаемый клавишами
(дет. 3 и 4 - рис.1) соответствует максимальной температуре подачи воды в систему отопления. Рекомендуется
устанавливать максимальное значение заданной температуры с тем, чтоб
ы позволить системе регулировать изменение
температуре во всем диапазоне значений.
При установке регулирование котла должно производиться квалифицированным персоналом. Возможные изменения
параметров режима могут быть сделаны пользователем в целях обеспечения большего комфорта.
Кривая компенсации и изменение ее конфигурации
При однократном нажатии кнопки (поз. 10 - рис.1) на дисплей выводится текущая компенсационная характеристика (
рис.11), которую можно изменить с помощью кнопок задания температуры воды ГВС (поз. 1 и 2 - рис.1).
Измените конфигурацию кривой в пределах от 1 до 10 в зависимости от характеристики ( рис. 13).
При задании значения 0 функция регулировки в режиме плавающей температуры исключается.

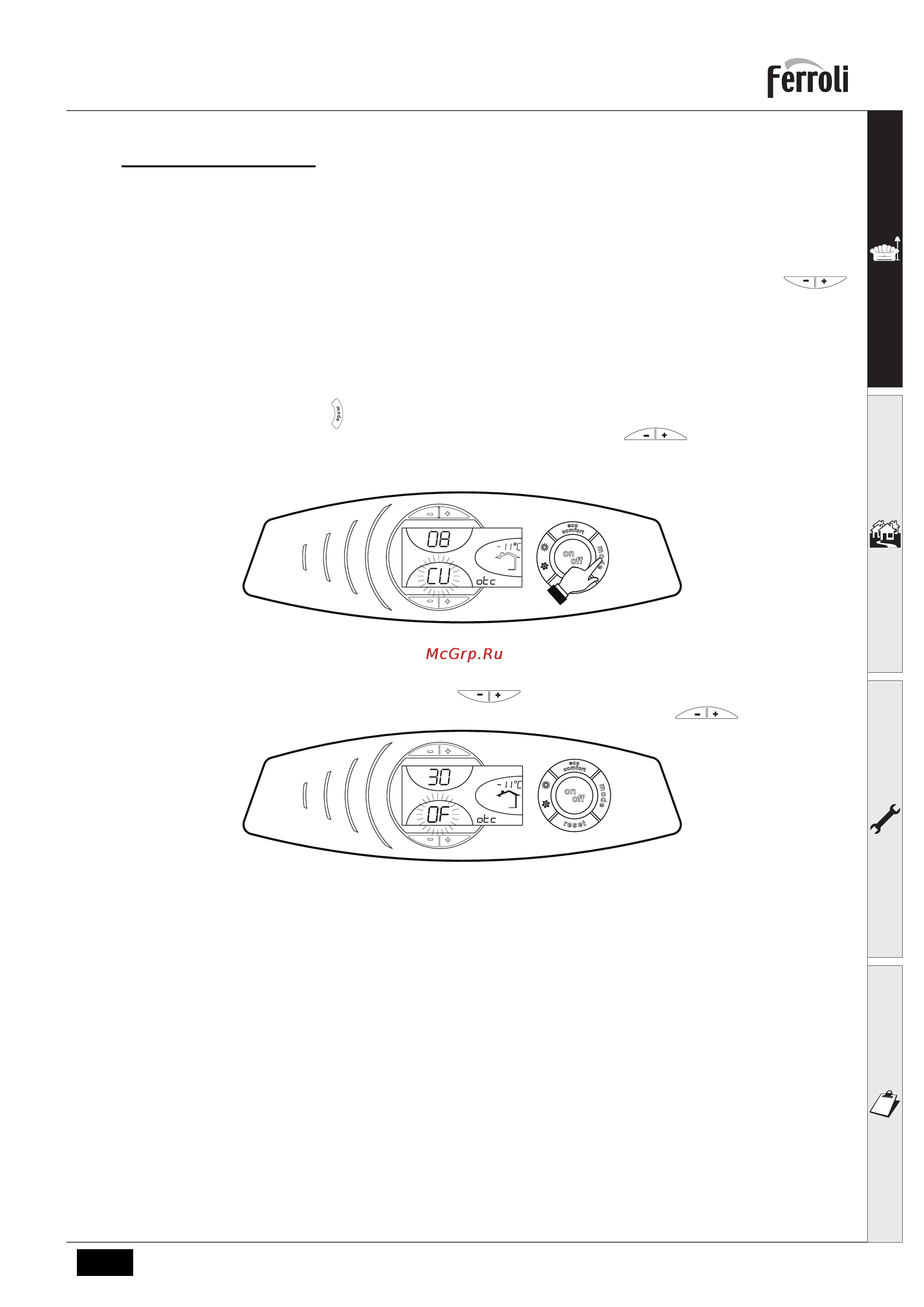

рис.11 - Кривая компенсации
При нажати
и кнопок регулировки температуры отопления (поз. 3 и 4 - рис.1) открывается доступ к параллельному
смещению характеристик ( рис.14), с помощью кнопок регулировки температуры в контуре ГВС (поз. 1 и 2 - рис.1).
рис.12 - Параллельное изменение кривых
