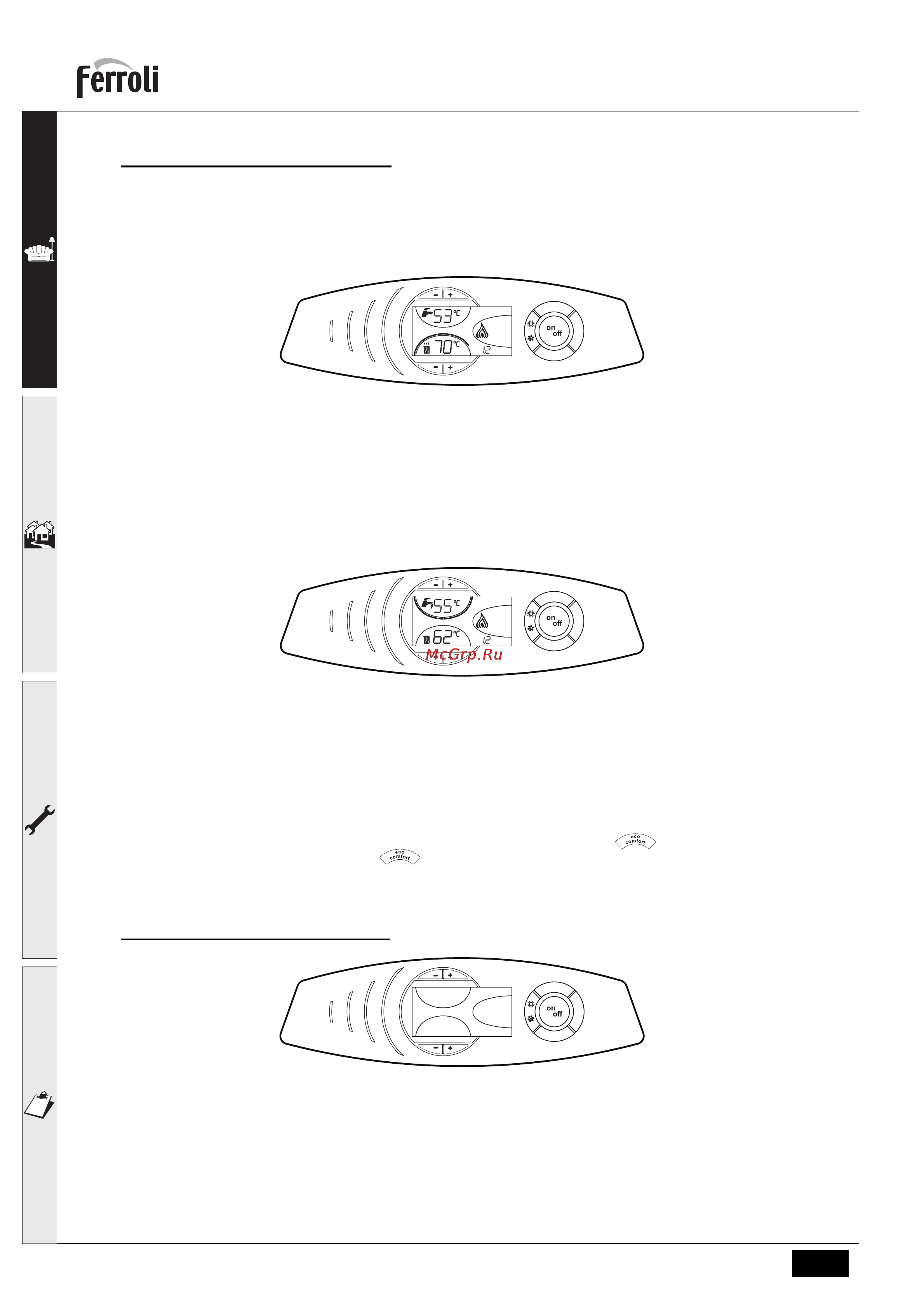

ATLAS D 30 F Ki UNIT
140 RU
cod. 3540L590 - 02/2008 (Rev. 00)
Индикация во время работы котла
системы отопления
О поступлении команды на включение отопления (от комнатного термостата или от пульта ДУ с таймером) предупреждает
мигание индикатора теплого воздуха, установленного на радиаторе (дет. 24 и 25 - рис.1).
Индексные метки с подсветкой системы отопления (дет. 26 - рис.1) зажигаются по мере приближения измеряемой датчиком
температуры к заданному значению.
рис.2
Режим горячегов водоснабжения (Comfort)
О поступлении команды на включение си
стемы ГВС, генерируемой при заборе горячей воды, предупреждает мигание
соответствующего индикатора на кране (поз. 12 и 13 - рис.1). Убедитесь, что функция Comfort (поз. 15 - ) находится в
активном режимерис.1
Индексные метки с подсветкой системы ГВС (поз. 11 - рис.1) зажигаются по мере приближения измеряемой датчиком
температуры к заданному значению
рис.3
Исключение бойлера (режим Еconomy)
Пользователь имеет возможность ис
ключать систему нагрева/поддержания температуры воды в бойлере. В этом случае
котлом не вырабатывается вода для ГВС.
При включенной системе нагрева воды в бойлере (заводская установка) на дисплее отображается символ режима COMFORT
(поз. 15 - рис.1); наоборот, если система нагрева выключена, на дисплее высвечивается символ режима ECO (поз. 15 - рис.1)
Бойлер может быть выключен пользователем (режим ECO
) путем нажатия кнопки (поз. 7 - рис.1). Для включения
режима COMFORT снова нажмите клавишу (поз. 7 - рис.1).
1.3 Включение и выключение
Отсутствие электропитания котла
рис.4 - Отсутствие электропитания котла
B
При отключении котла от системы электропитания и/или газовой магистрали функция защиты от замерзания
отключается. Во время длительного неиспользования котла в зимний период, во избежание ущерба от возможного
замерзания рекомендуется слить всю воду из котла, как из системы отопления, так и из контура ГВС; или же слить
только воду из контура ГВС и доб
авить антифриз в систему отопления, в соответствии с указаниями,
приведенными в sez. 2.3.
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
comfort
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
