ATLAS D 30 F Ki UNIT
153RU
cod. 3540L590 - 02/2008 (Rev. 00)
3. Эксплуатация и техническое обслуживание
Любые работы по регулировке, переводу на другой вид газа, вводу в эксплуатацию и техническому обслуживанию, описанные в
следующих параграфах, должны производиться только квалифицированными специалистами (удовлетворяющими
профессиональным техническим требованиям, предусмотренным действующим законодательством), такими как специалисты
местного центра сервисного обслуживания.
FERROLI снимает с себя всякую ответственность за вред, причиненный людям и/или имуществу в результате
несанкци
онированного изменения конструкции агрегата неквалифицированным и неуполномоченным персоналом.
3.1 Регулировки
Включение режима TEST
Одновременно нажмите и клавиши (поз. 3 и 4 - рис.1) и удерживайте их в течение 5 секунд для активации режима
TEST. Котел включается , независимо от необходимости производства воды для отопления или ГВС.
При этом символы системы отопления (поз. 24 - рис.1) и ГВС (поз. 12 - рис.1) начинают мигать.

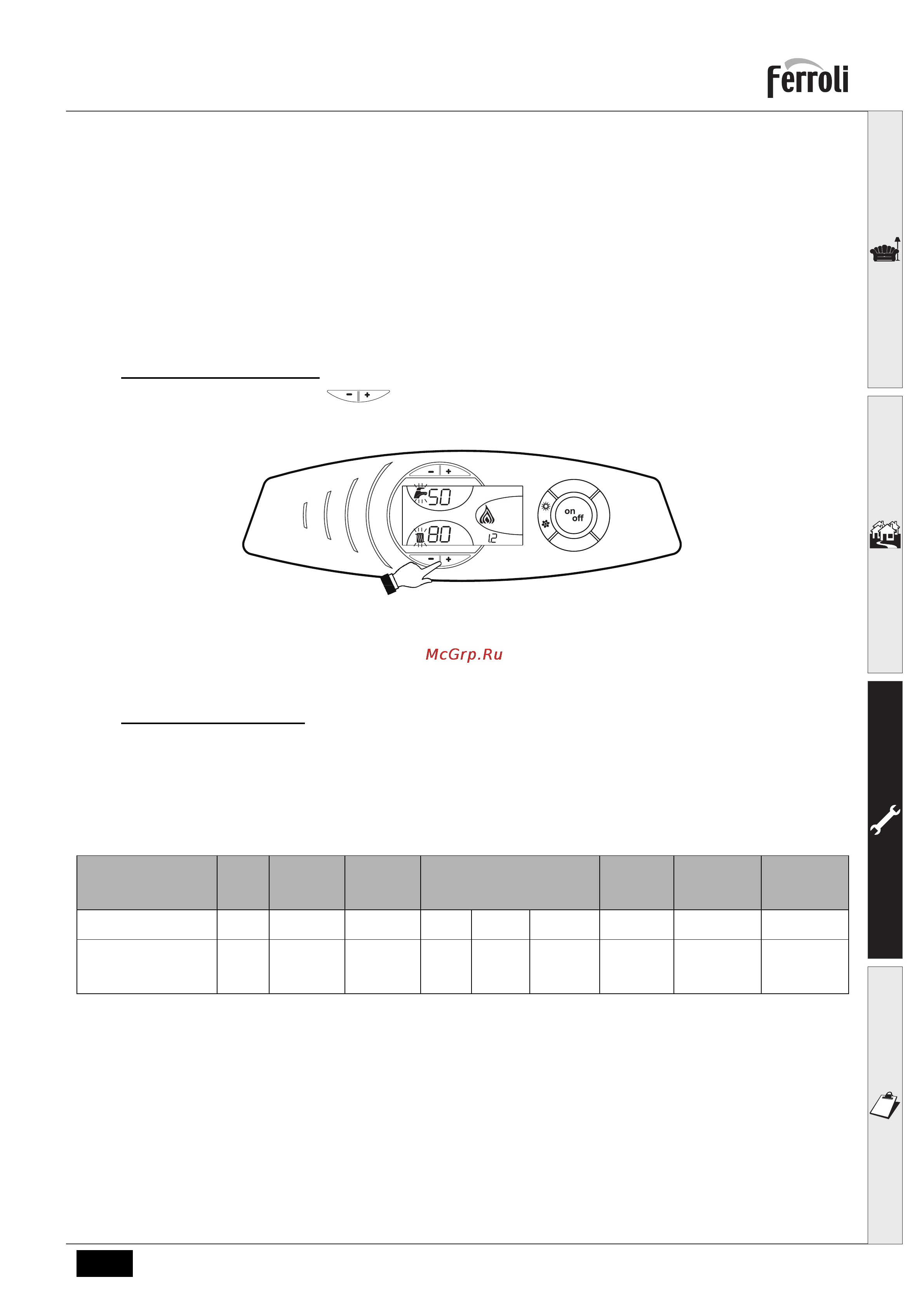

рис. 27 - Работа в режиме TEST
Для выключения режима TEST повторите процедуру включения.
В любом сл
учае режим TEST автоматически отключится через 15 минут.
Регулирование горелки
Предварительная регулировка горелки производится на заводе-изготовителе в соответствии с таблица 5. Мощность горелки
может быть изменена путем регулировки давления нагнетания насоса, сопла, регулировки головки и регулировки подачи
воздуха, как указано в следующих параграфах. В любом случае, мощность горелки, после регулировки, должна находиться в
пределах номинальных рабочих параметров агрегата. Выполнив желаемые
регулировки, проверьте с помощью анализатора дымовых
газов
, чтобы содержание CO 2 % в них составляло от 11% до 12%.
Таблица.5 - Регулирование горелки
Модель
котла
Тепло-
произво
дительн
ость
Модель
Горелка
Производит
ельность
горелки
Сопло
Давление
насоса
Регулировка
головки
Регулировка
воздуха
кВт кг/ч
США
Гал/ч
Угол
распыла
Код Бар L Метка
ATLAS D 30 F K 100 UNIT
ATLAS D 30 F K 130 UNIT
ATLAS D 30 F Ki 100 UNIT
ATLAS D 30 F Ki 130 UNIT
32.2 SUN 2.72 0.75 60° 35601330 9 29 8
