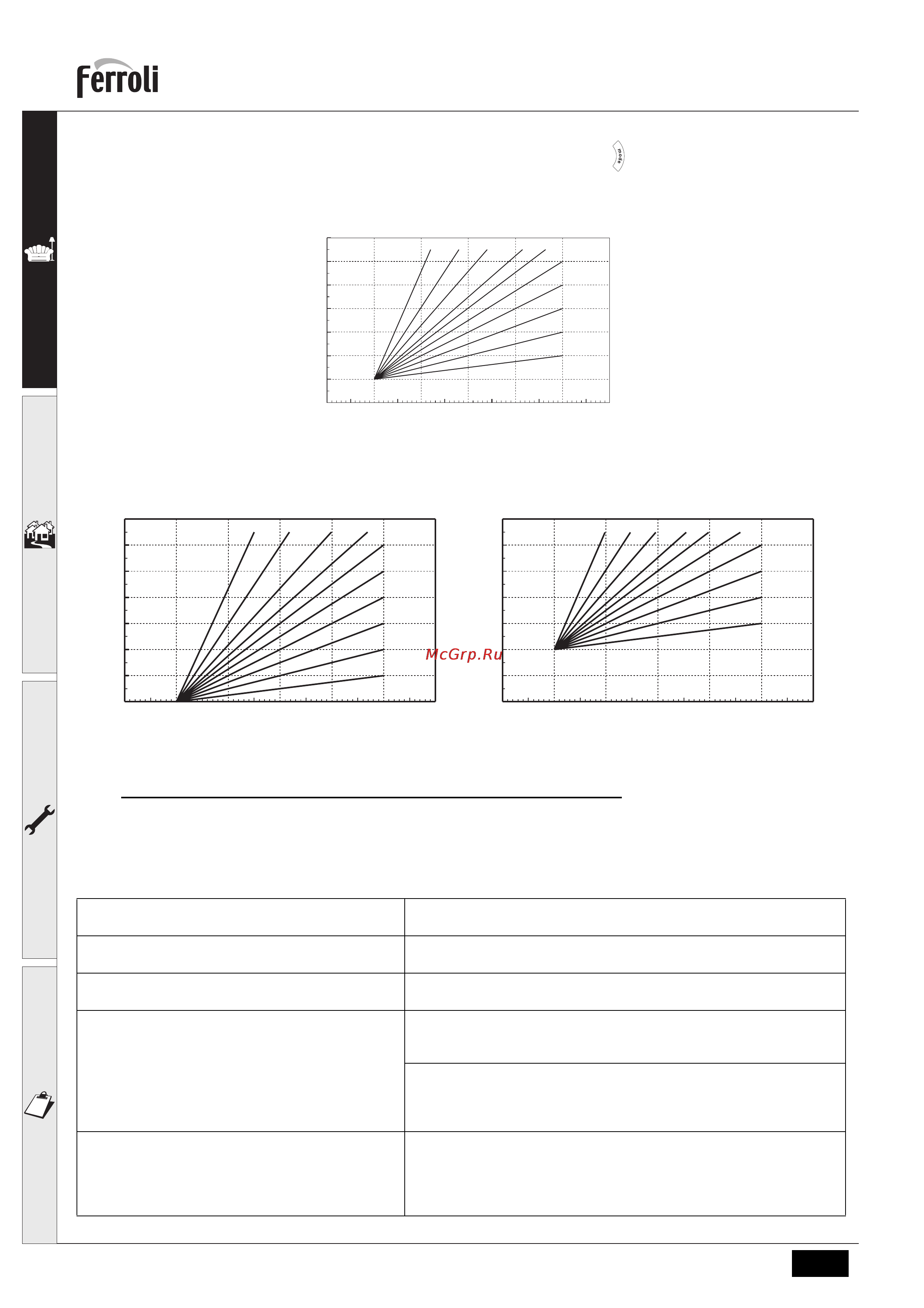

![Ferroli ATLAS D 30F KI UNIT [9/29] Atlas d 30 f ki unit](/views2/1072468/page9/bg9.png)
ATLAS D 30 F Ki UNIT
144 RU
cod. 3540L590 - 02/2008 (Rev. 00)
Для выхода из режима параллельного изменения кривых еще раз нажать клавишу (дет. 10 - рис.1).
Если температура в помещении становится ниже желаемой, то рекомендуется выбрать кривую большего значения и
наоборот. Произведите повышение или понижение значения какого-то одного показателя и проверить влияние
произведенного изменения на температуру в помещении.
рис. 13 - Компенсационные характеристики
рис.14 - Пример параллельного смещения компенсационных хар
актеристик
Регулирование с дистационного пульта управления с таймером
A
Если к котлу подключено устройство дистанционного управления с таймеров (опция), вышеописанные операции
могут производиться только так, как указано в таблица 1. При этом на дисплее пульта управления (дет. 5 - рис.1)
высвечивается температура в помещении, измеряемая устройством дистанционного управления.
Таблица.1
Регулировка температуры воды в системе
отопления
Регулирование можно производить с пульта дистанционного управления
с таймером или с пульта управления котлом.
Регулировка температуры в системе горячего
водоснабжения (ГВС)
Регулирование можно производить с пульта дистанционного управления
с таймером или с пульта управления котлом.
Переключение режимов "Лето"/"Зима" Режим "Лето" обладает приоритетом над командой на вк
лючение
отопления, которая может поступить от пульта ДУ.
Выбор режимов ECO/COMFORT
При отключении режима ГВС с пульта ДУ котел устанавливается в
режим "Economy". В этих условиях кнопка 7рис.1 - на панели котла
отключена.
При включении режима ГВС с устройства ДУ с таймером котел
устанавливается в режим COMFORT. В этих условиях с помощью
кнопки 7рис.1
- на панели управления котла можно выбрать любой из
этих двух режимов.
Плавающая температура Регулирование в режиме плавающей температуры можно производить
как с пульта дистанционного управления, так и с помощью электронного
блока управления котлом: приоритетом обладает регулирование в
режиме плавающей температуры, выполняемое электронным блоком
котла.
20
30
40
50
60
70
80
90
85
20 10 0 -10 -20
1
2
3
4
5
68910 7
20
30
40
50
60
70
80
90
85
20 10 0 -10 -20
1
2
3
4
5
6
8910
7
20 10 0 -10 -20
20
30
40
50
60
70
80
90
85
1
2
3
4
568910 7
OFFSET = 20 OFFSET = 40
