ATLAS D 30 F Ki UNIT

149RU

cod. 3540L590 - 02/2008 (Rev. 00)

При подключении регуляторов комнатной температуры с повременной программой управления или таймера, не

следует запытывать их через размыкающие контакты. В зависимости от типа устройства питание должен

подводиться напрямую от сети или от батареек.

Доступ к блоку зажимов

Отвинтите оба винта "A", расположенных в верхней части панели управления и демонтируйте крышку.

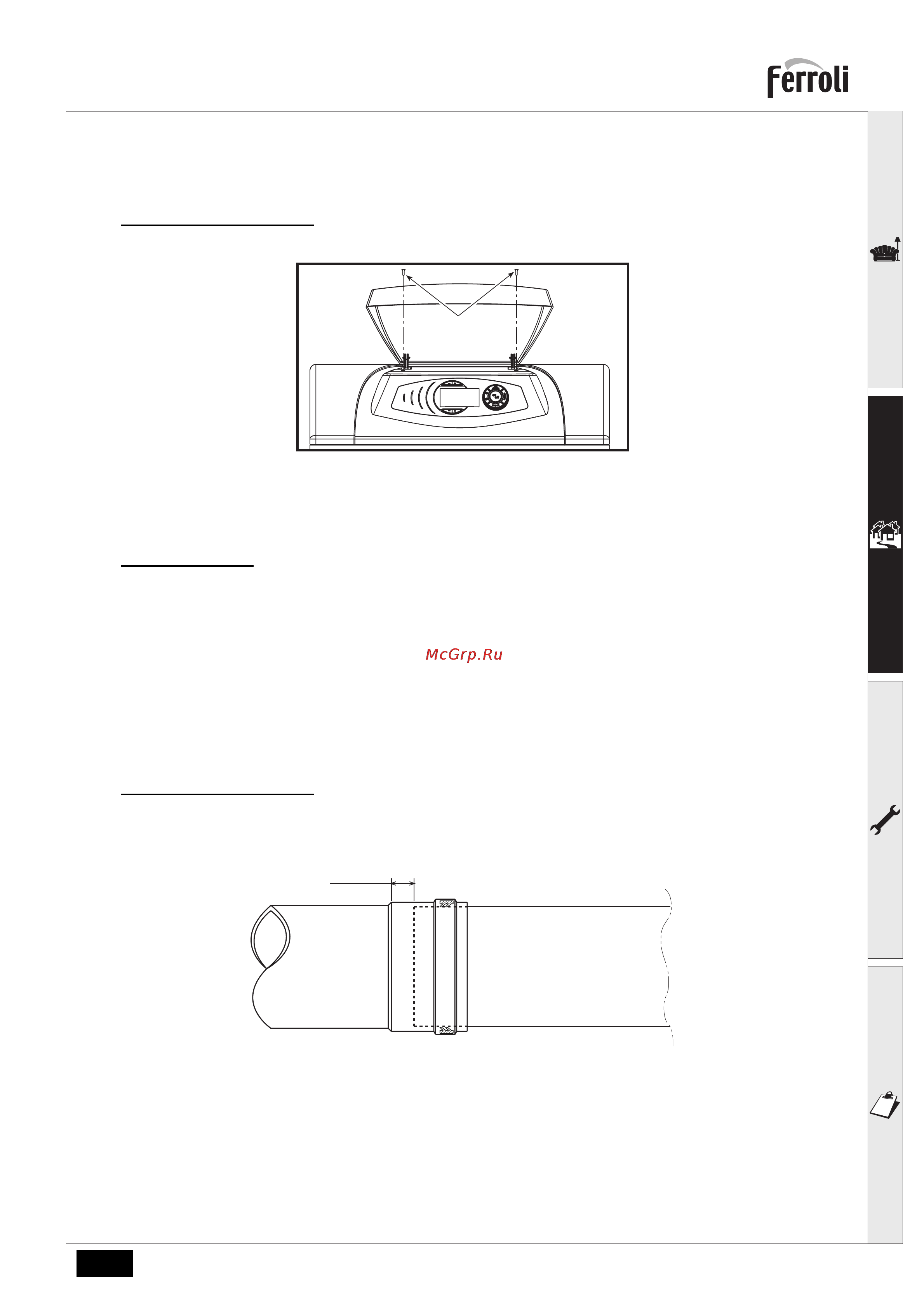

рис. 22 - Доступ к клеммной коробке котла

2.6 Воздуховоды и дымоходы

Предупреждения

Настоящий агрегат относится к "типу C" и имеет закрытую камеру и систему принудительной тяги. Патрубки для входа

воздуха и удаления продуктов сгорания должны быть подключены к одной из приточно-вытяжных систем, указанных ниже.

Данный агрегат сертифицирован для применения со всеми конфигурациями воздуховодов Cxy, указанными на табличке

технических данных (некоторые конфигурации приведены в настоящей главе в ка

честве примеров). Тем не менее возможно,

что применение некоторых конфигураций ограничено или запрещено законодательством или местными нормами или

правилами. Прежде чем приступать к монтажу, внимательно ознакомьтесь с соответствующими предписаниями и обеспечьте

их строгое соблюдение. Кроме того, необходимо соблюдать правила, касающиеся расположения терминалов воздуховодов

на стене и/или крыше и минимальных расстояний от ок

он, стен, других воздуховодов и т.д.

Установка настоящего агрегата типа C должна осуществляться с использованием воздуховодов для притока

воздуха и удаления продуктов сгорания, поставляемых изготовителем в соответствии с нормами UNI-CIG 7129/92.

Неиспользование вышеуказанных элементов вызывает автоматическое аннулирование гарантии и всякой

ответственности компании-изготовителя.

Расширение материалов

На этапе установки дымоотводов длиной более метра следует учитывать естественное расширение материалов в

процессе работы.

Для предупреждения деформации на каждый метр трубы следует оставить на расширение примерно 2 - 4 мм.

рис.23 - Тепловое расширение

2 ÷ 4 mm
